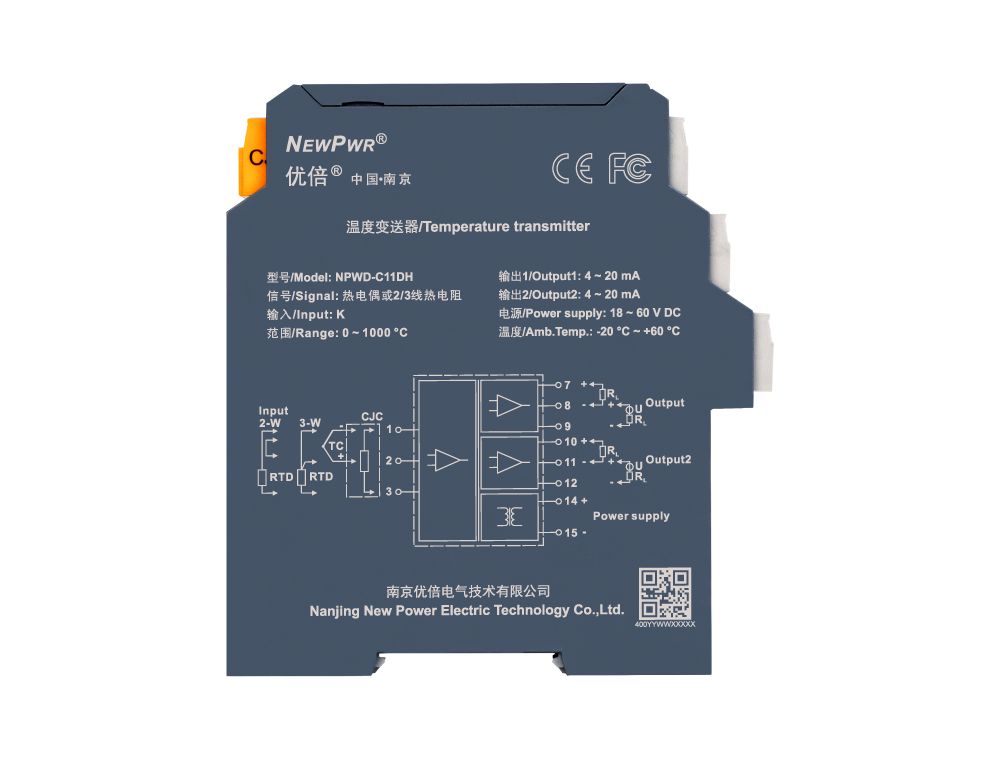

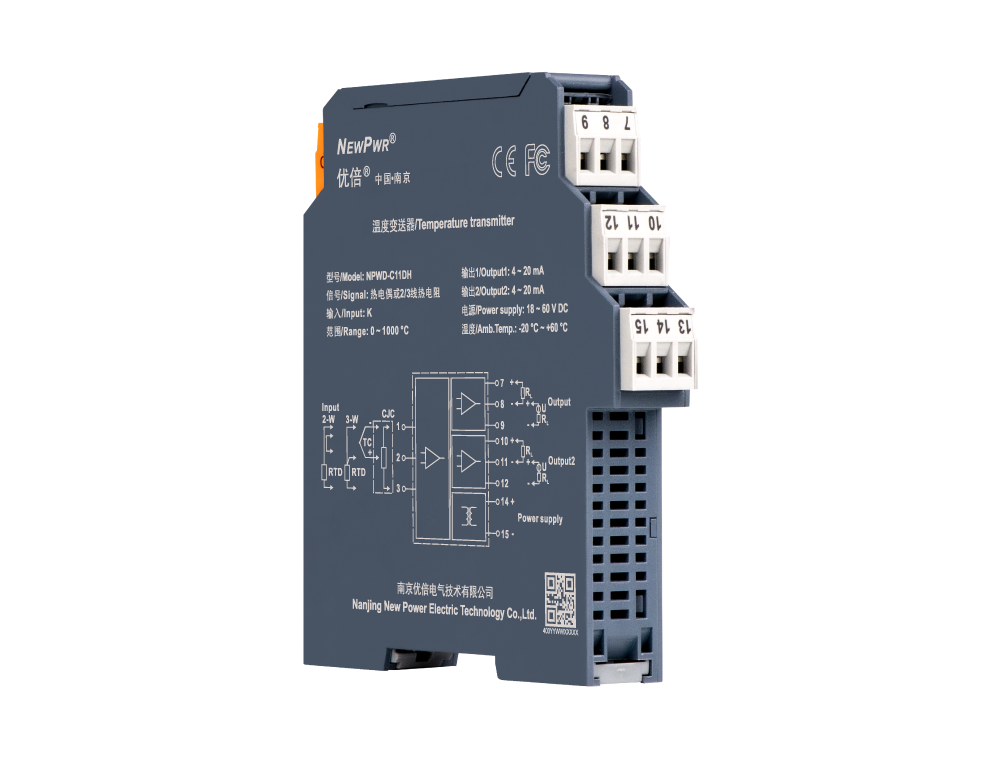

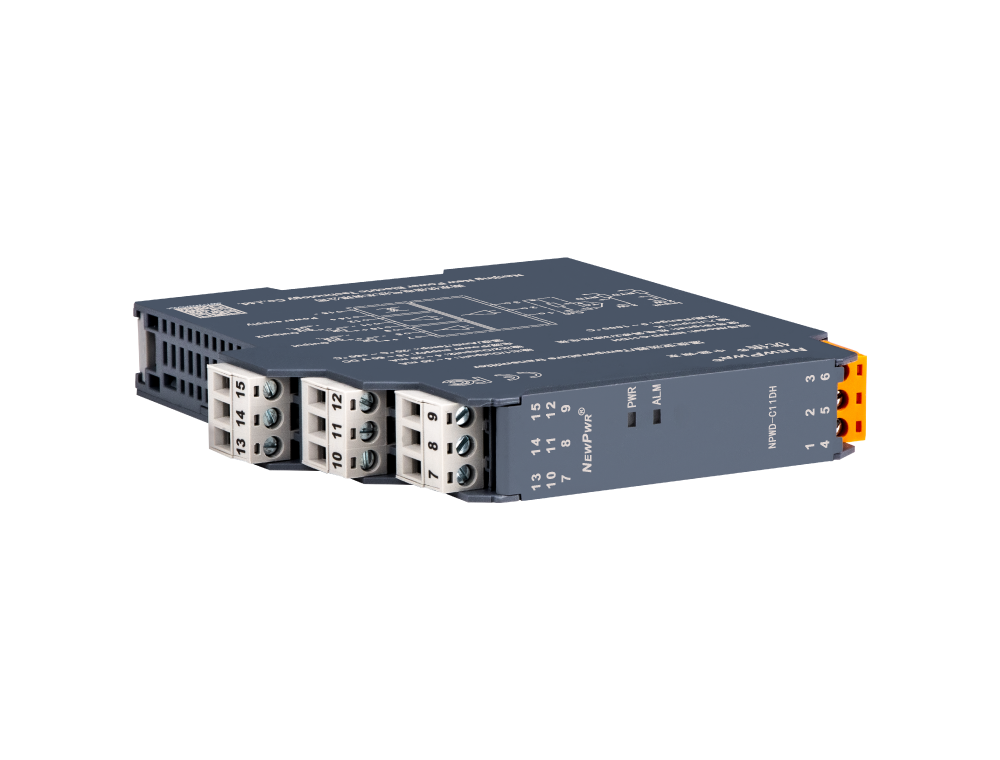

NPWD-C11DH

This temperature transmitter converts the thermocouple or thermal resistance signals to 4~20mA signals. It has external cold junction compensation terminals. It needs an independent power supply. The input, output, and power supply are galvanically isolated from each other. The self-test function is also available on this device. Calibrate the apparatus or modify parameters by using a handheld programmer.

Output signal

Channels

Power Supply Mode

HART

SIL

LCD

Ex

Share
NPWD-C11DH

¡¾Core technology¡¿



¡¾Installation and disposal¡¿






Installation                                               Disposal








¡¾Technical data¡¿ Supply Input Output Transfer characterisics General parameters EMC data Operating conditions State ¡¾Mechanical specifications¡¿ Mechanical specifications ¡¾Certified data¡¿ Certified data
Supply
Power supply 18 ~ 60 V DC
Input
Input signal TC, RTD
Line resistance ¡Ü 20 ¦¸ per line (RTD)
Output
Output signal 4 ~ 20 mA
Load resistance RL ¡Ü 550 ¦¸
Transfer characterisics
K -200 ¡æ ~ +1372 ¡æ/£¼300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.3 ¡æ/¡Ý300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
E -120 ¡æ ~ +1000 ¡æ/£¼300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.3 ¡æ/¡Ý300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
J -140 ¡æ ~ +1200 ¡æ/£¼300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.3 ¡æ/¡Ý300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
T -270 ¡æ ~ +400 ¡æ/£¼300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.3 ¡æ/¡Ý300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
N -200 ¡æ ~ +1300 ¡æ/£¼300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.3 ¡æ/¡Ý300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
S -50 ¡æ ~ +1768 ¡æ/£¼500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.5 ¡æ/¡Ý500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
R -50 ¡æ ~ +1768 ¡æ/£¼500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.5 ¡æ/¡Ý500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
B +400 ¡æ ~ +1820 ¡æ/£¼500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.5 ¡æ/¡Ý500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
W5Re-W26Re 0 ¡æ ~ +2315 ¡æ/£¼500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.5 ¡æ/¡Ý500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
W3Re-W25Re 0 ¡æ ~ +2315 ¡æ/£¼500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.5 ¡æ/¡Ý500 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
L -100 ¡æ ~ +800 ¡æ/£¼300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.3 ¡æ/¡Ý300 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
Pt100(385), Pt100(391) -200 ¡æ ~ +850 ¡æ/£¼100 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 ¡æ/¡Ý100 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
Cu50, Cu100 (428) -180 ¡æ ~ +200 ¡æ/£¼100 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 ¡æ/¡Ý100 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
Cu50, Cu100 (426) -50 ¡æ ~ +200 ¡æ/£¼100 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 ¡æ/¡Ý100 ¡æ £¬£¬£¬£¬£¬£¬£¬¡À0.1 %F.S.
Temperature drift 30 ppm/¡æ
General parameters
Compensation accuracy 1¡ãC (Temperature compensation range: -20¡ãC ~ +60¡ãC)
Response time ¡Ü 500 ms
Power dissipation 1.2 W
EMC data
Electromagnetic compatibility IEC 61326-3-1
Dielectric strength ¡Ý 1500V AC (Input /Output/Power supply)
Insulation resistance ¡Ý 100 M¦¸ (Input /Output/Power supply)
Operating conditions
Operation temperature -20 ¡æ ~ +60 ¡æ
Storage temperature -40 ¡æ ~ +80 ¡æ
State
Output states Default following mode, it can be configured as 4mA~20mA NE43 mode or fixed output mode.
Mechanical specifications
Connection method Screw connection
Dimension 17.8mm (W) ¡Á 110mm (H) ¡Á 117mm (D)
Mounting type DIN35 mm
Certified data
Product approvals CE, FCC
