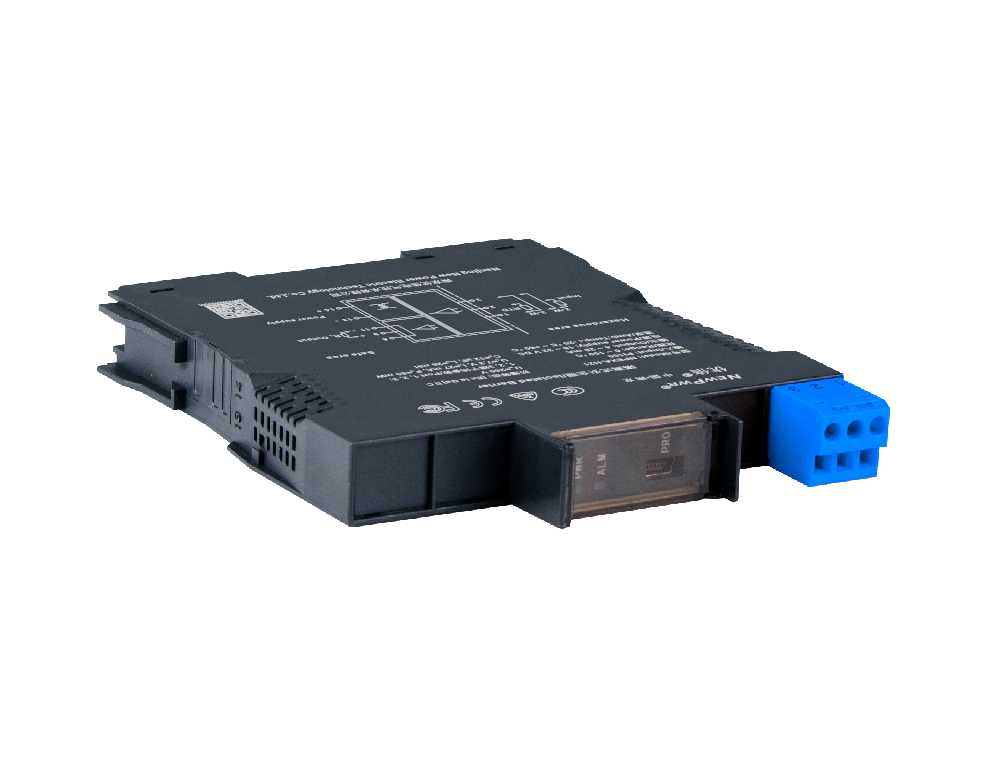

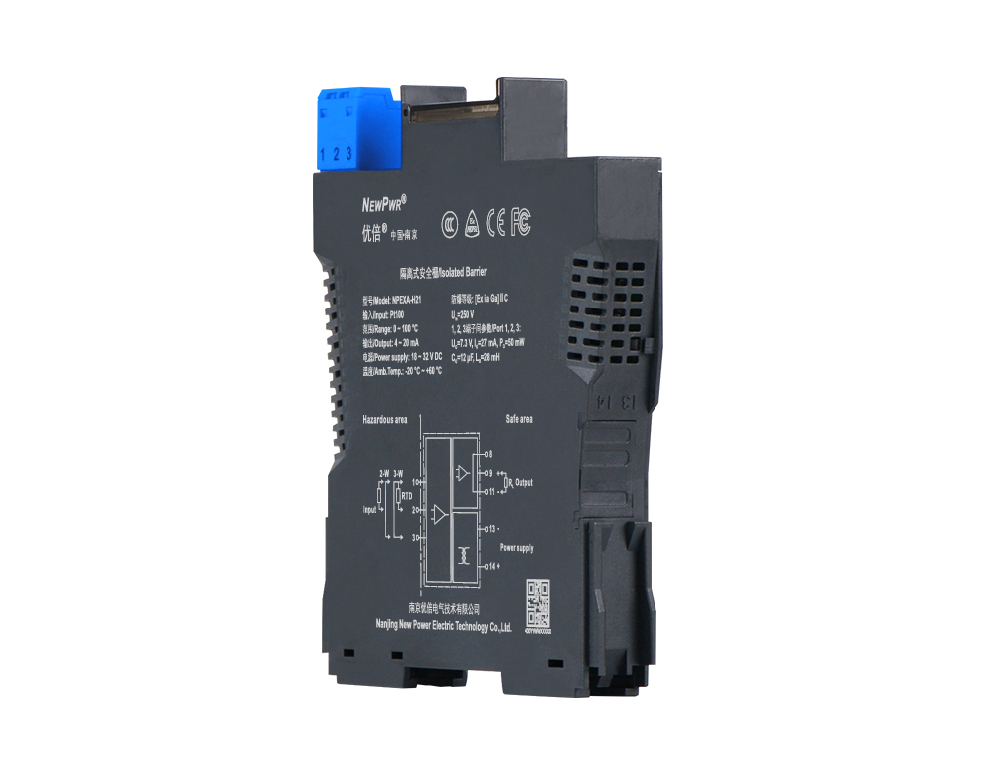

NPEXA-H21
【焦点手艺】
【装置与拆卸】
装置 拆卸
底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 | |
| Pt100(α=0.00385) | -200 ℃ ~ +850 ℃ | ＜100 ℃， ，，，，，±0.1 ℃ | ≥100 ℃， ，，，，，±0.1 %F.S. | |
| Pt100(α=0.00391) | -200 ℃ ~ +850 ℃ | ＜100 ℃， ，，，，，±0.1 ℃ | ≥100 ℃， ，，，，，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00428) | -180 ℃ ~ +200 ℃ | ＜100 ℃， ，，，，，±0.1 ℃ | ≥100 ℃， ，，，，，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00426) | -50 ℃ ~ +200 ℃ | ＜100 ℃， ，，，，，±0.1 ℃ | ≥100 ℃， ，，，，，±0.1 %F.S. | |
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | ≤ 1 s |
| 事情功耗 | 1.0 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)；；；；；；； ；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区， ，，，，，可毗连0区、1区、2区；；；；；；； ；ⅡA、ⅡB、ⅡC；；；；；；； ；T4 ~ T6危险区的本装置备 |
| 输出状态 | 默认追随模式， ，，，，，可以设置为4mA~20mA NE43模式或牢靠输出模式。。。。。 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 7.3 V (1、2、3端子间) |
| Io | 27 mA (1、2、3端子间) |
| Po | 50 mW (1、2、3端子间) |
| Co | 12 μF (1、2、3端子间) |
| Lo | 28 mH (1、2、3端子间) |
