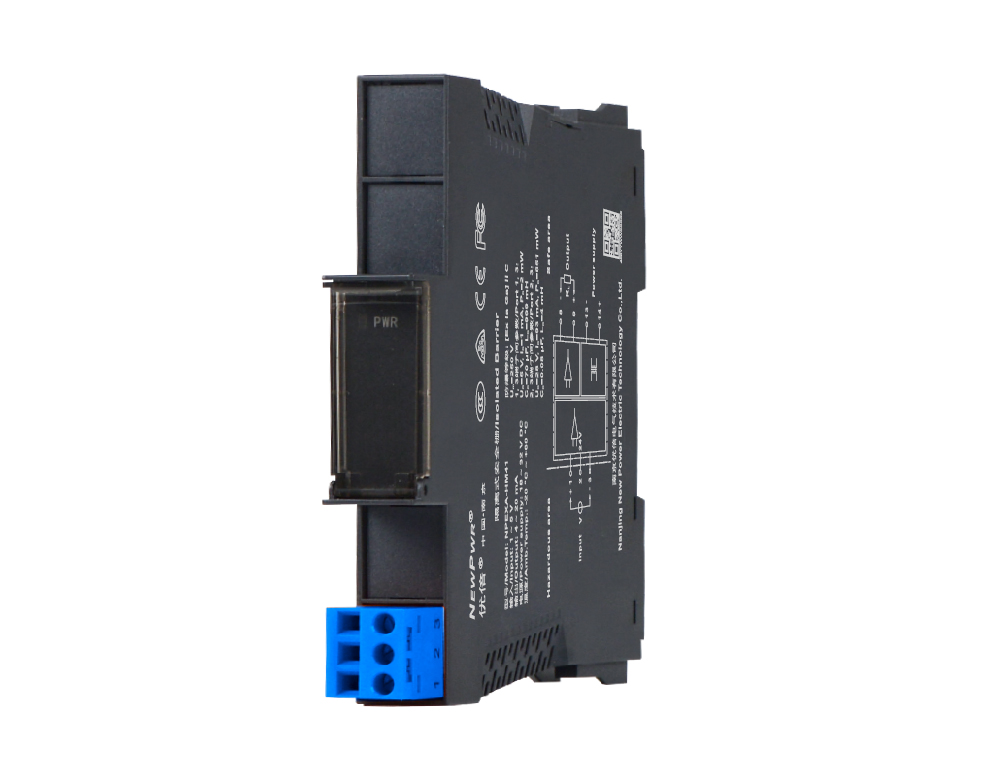

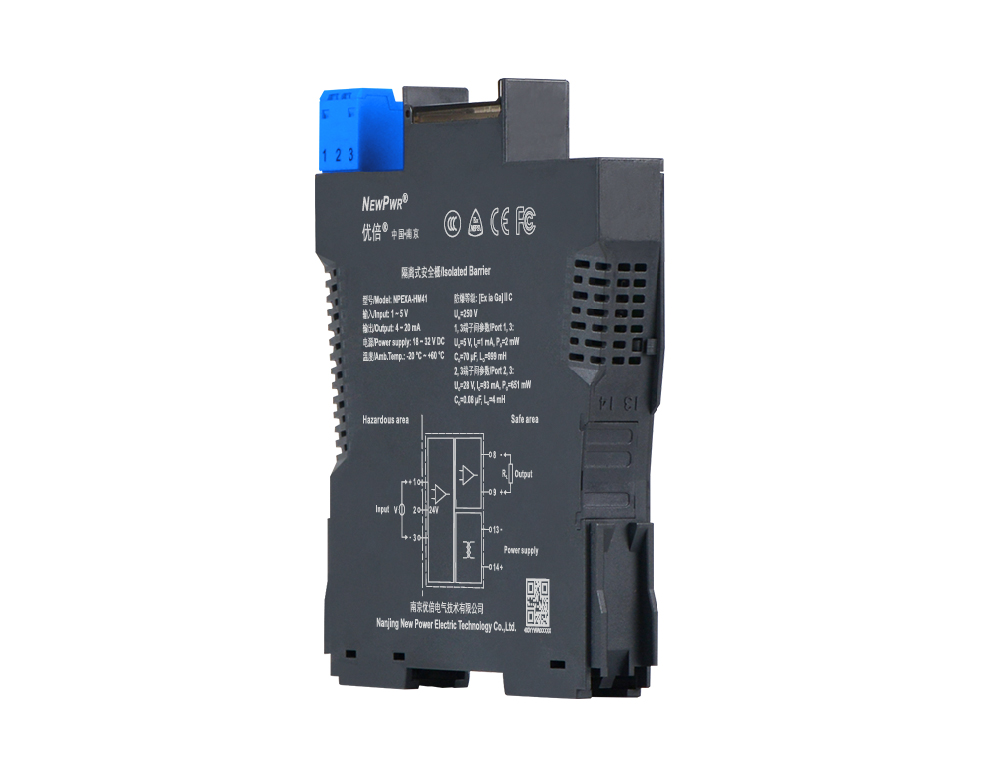

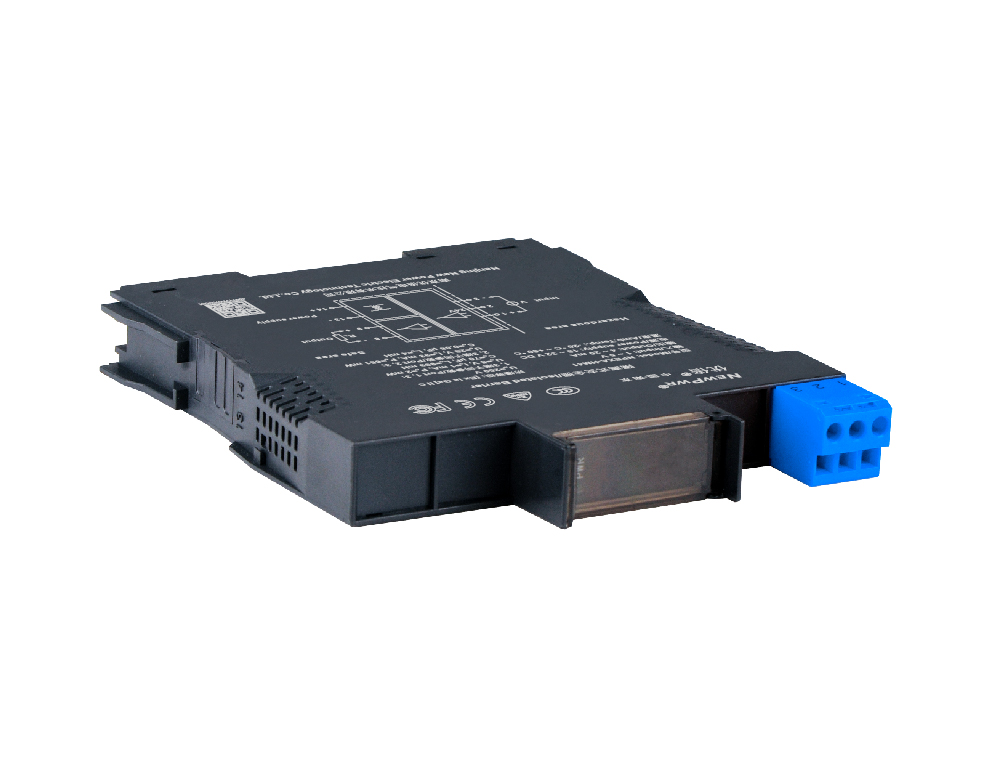

NPEXA-HM41
【焦点手艺】
【装置与拆卸】
清静栅装置 清静栅拆卸

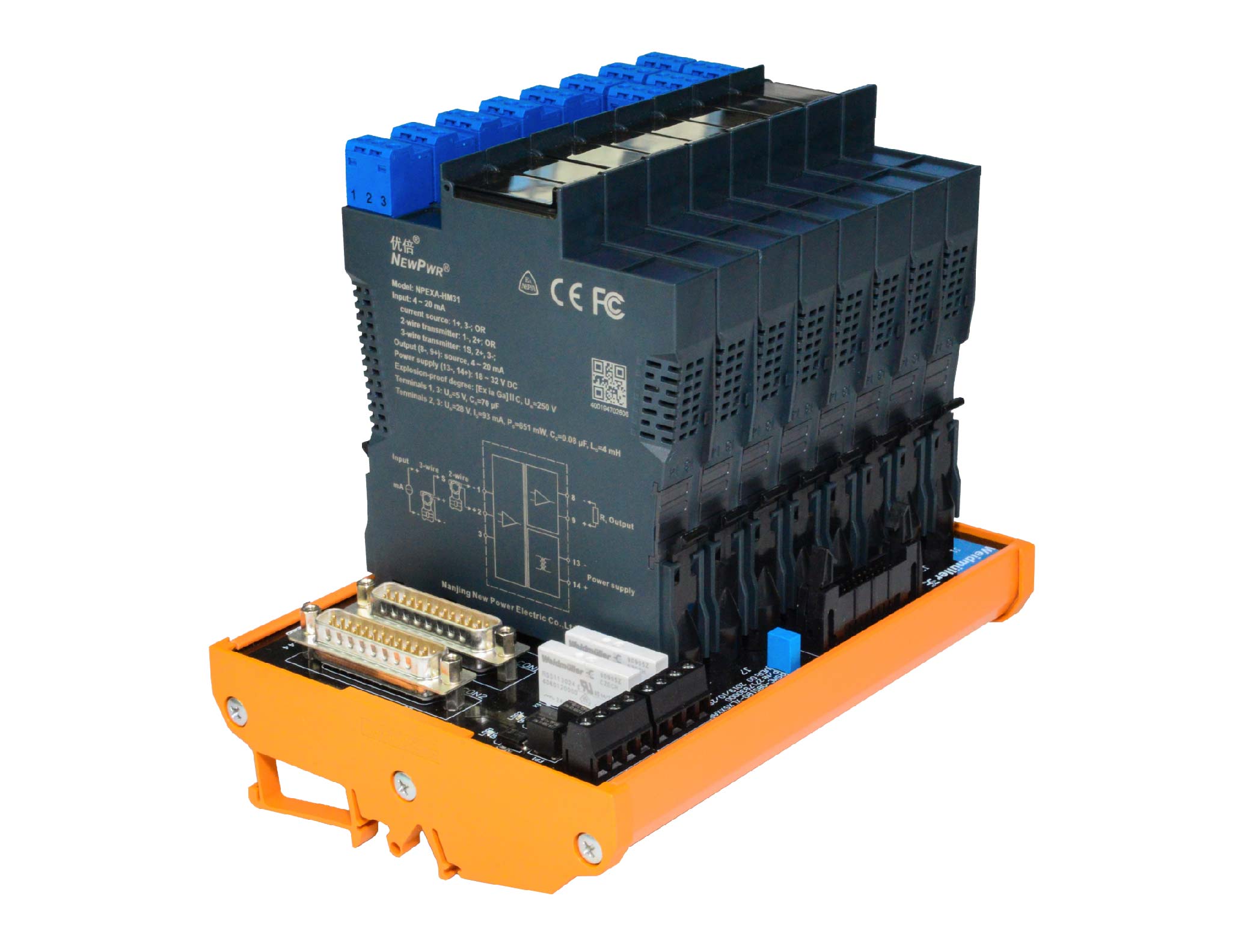

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 1 ~ 5 V |
| 输入阻抗 | ≥ 1 MΩ |
| 配电电压 | 开路电压≤ 26 V，，，，，20 mA时输出电压≥ 15.5 V |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 450 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 0.005%F.S./℃ |
| 响应时间 | ≤ 2 ms |
| 事情功耗 | 1.3 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)； ； ；；；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，可毗连0区、1区、2区； ； ；；；ⅡA、ⅡB、ⅡC； ； ；；；T4 ~ T6危险区的本装置备 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 5 V (1、3端子间)； ； ；；；28 V (2、3端子间) |
| Io | 1 mA (1、3端子间)； ； ；；；93 mA (2、3端子间) |
| Po | 2 mW (1、3端子间)； ； ；；；651 mW (2、3端子间) |
| Co | 70 μF (1、3端子间)； ； ；；；0.08 μF (2、3端子间) |
| Lo | 999 mH (1、3端子间)； ； ；；；4 mH (2、3端子间) |
