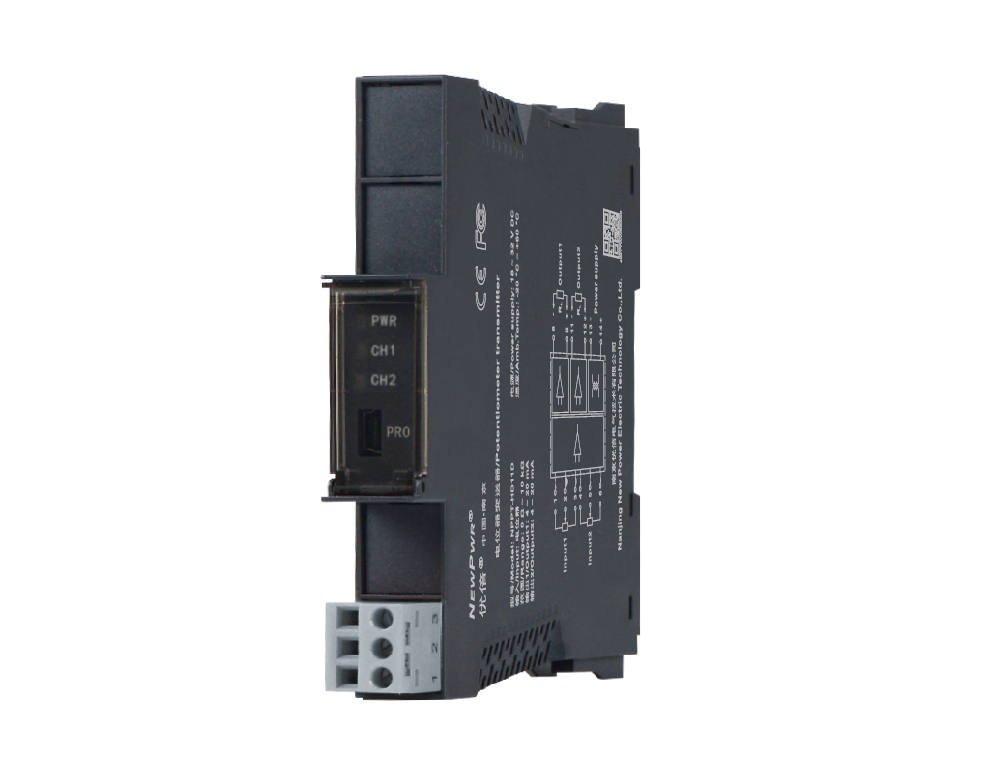

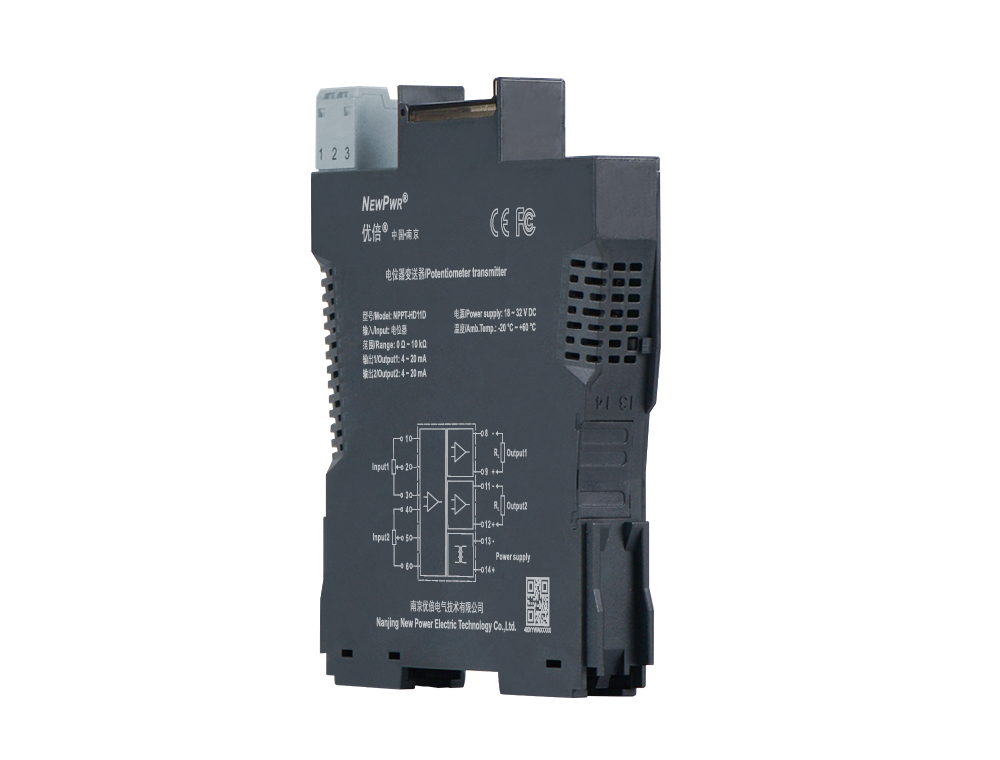

NPFC-H11D
【焦点手艺】
【装置与拆卸】
隔离器装置 隔离器拆卸

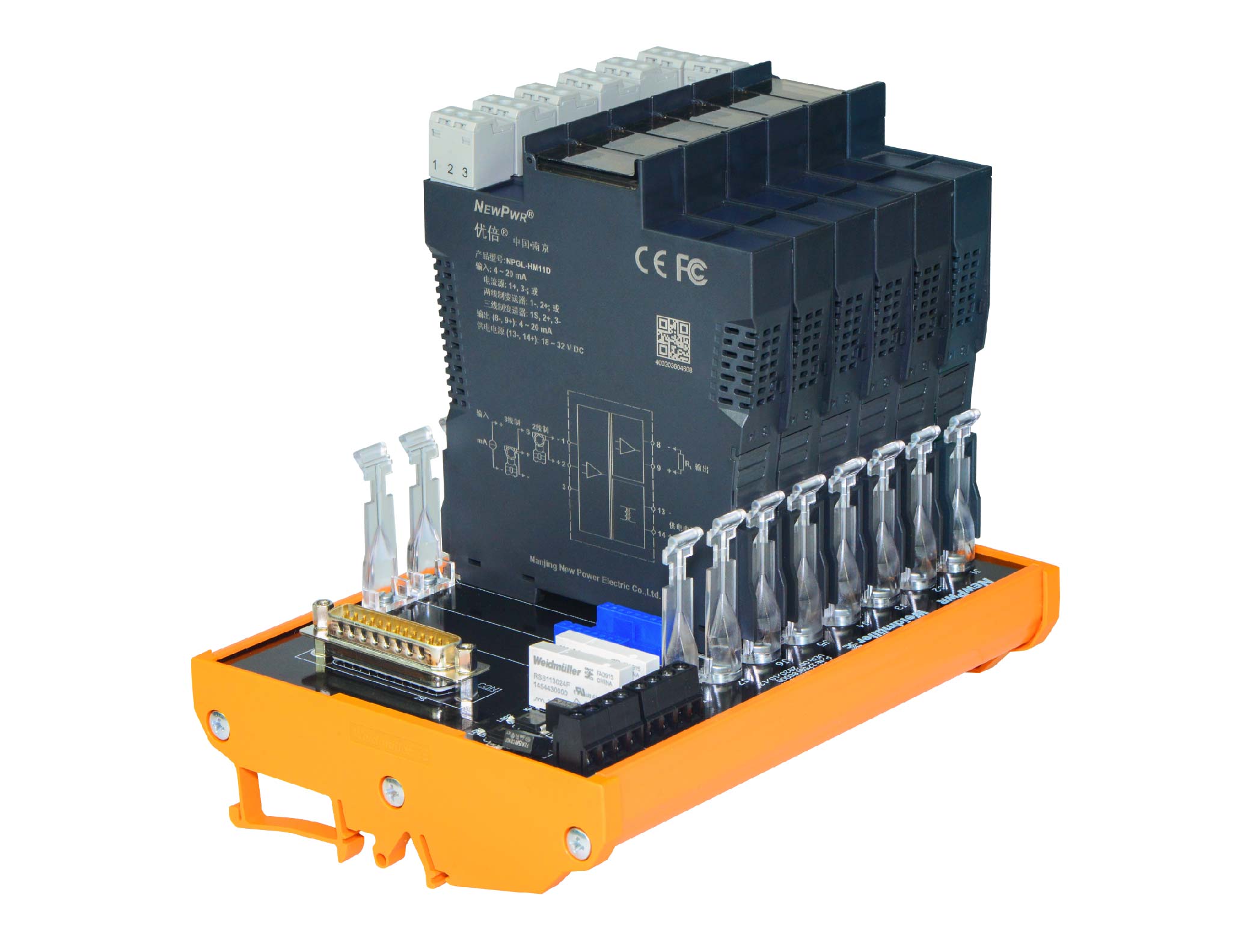

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，，，，，， ，最高允许输入电压：30V，，，，，， ，最小输入电平：2 V，，，，，， ，频率规模：0 ~ 100 kHz；；；；；三线制PNP或NPN输入，，，，，， ，传感器配电：12 V或24 V，，，，，， ，电流：≤ 20 mA，，，，，， ，频率规模：0 ~ 10 kHz；；；；；干接点或NAMUR开关输入，，，，，， ，配电电压：约8.2 V，，，，，， ，短路电流：约8 mA，，，，，， ，频率规模：0 ~ 10 kHz |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 1 μA/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ；；；；；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 故障状态 | 输入断线，，，，，， ，LED闪灼；；；；；输入超量程，，，，，， ，LED长亮。。。。。输入断线或超量程时，，，，，， ，输出电流0 ~ 22 mA规模可设置（默认追随输入） |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
