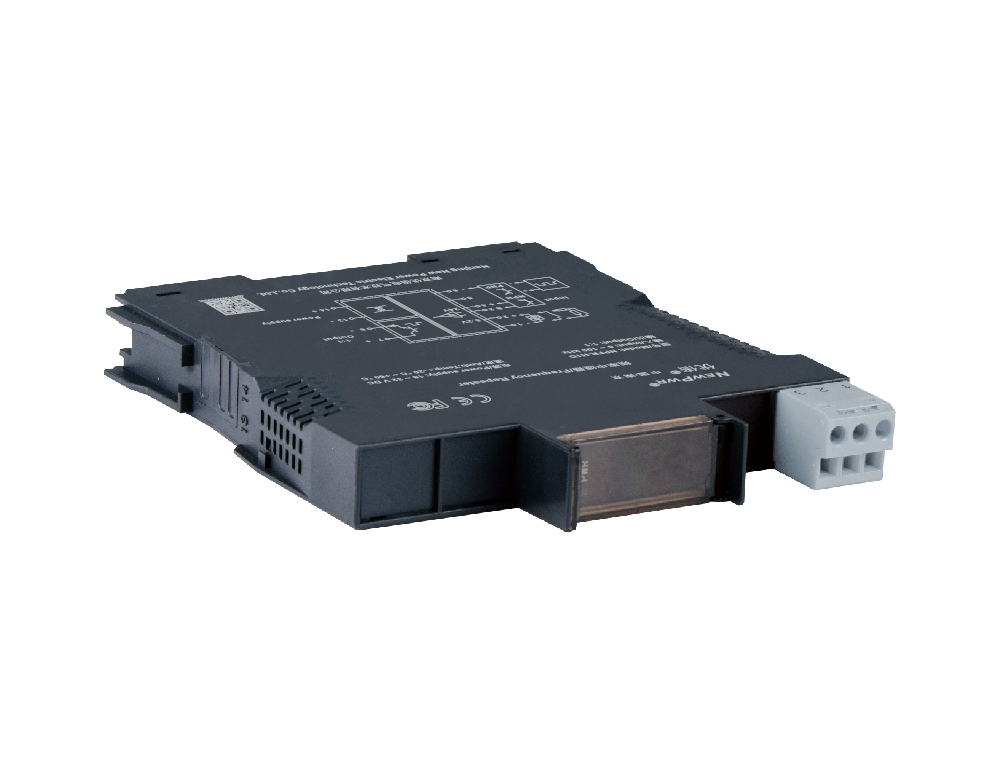

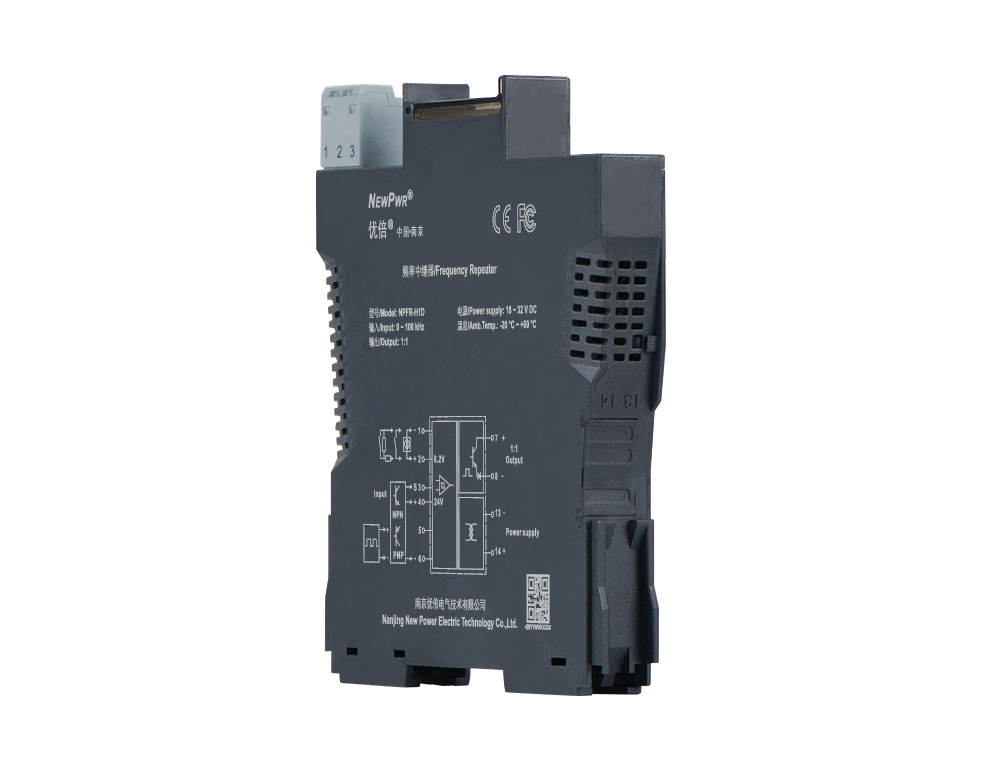

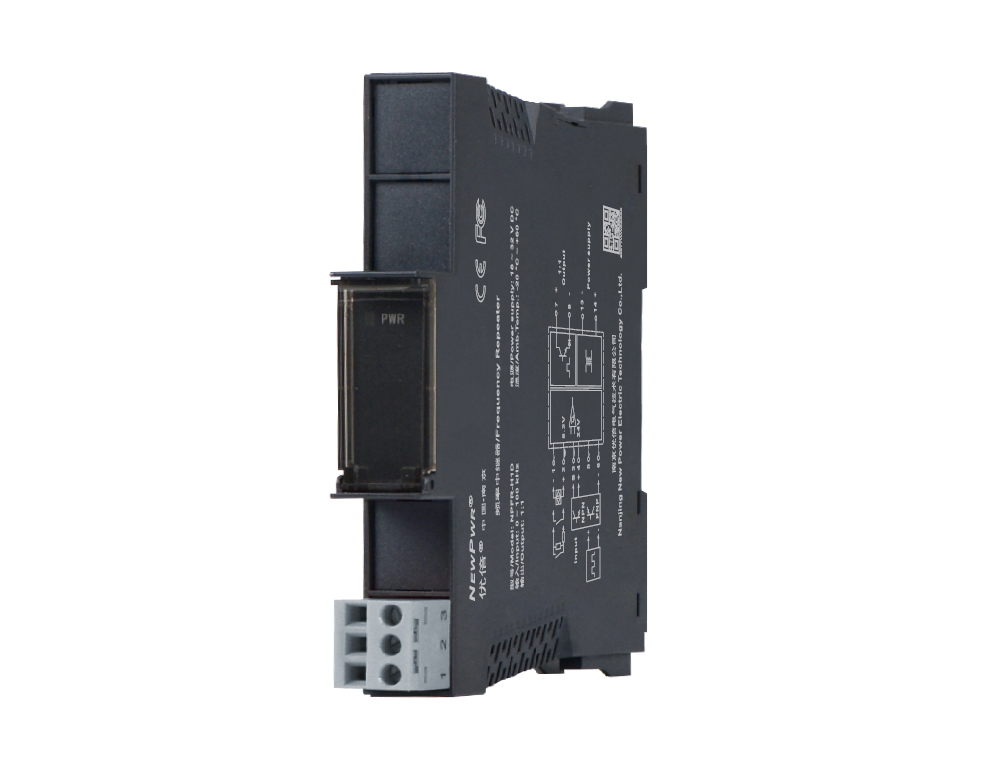

NPFR-H1D
【焦点手艺】
【装置与拆卸】
隔离器装置 隔离器拆卸

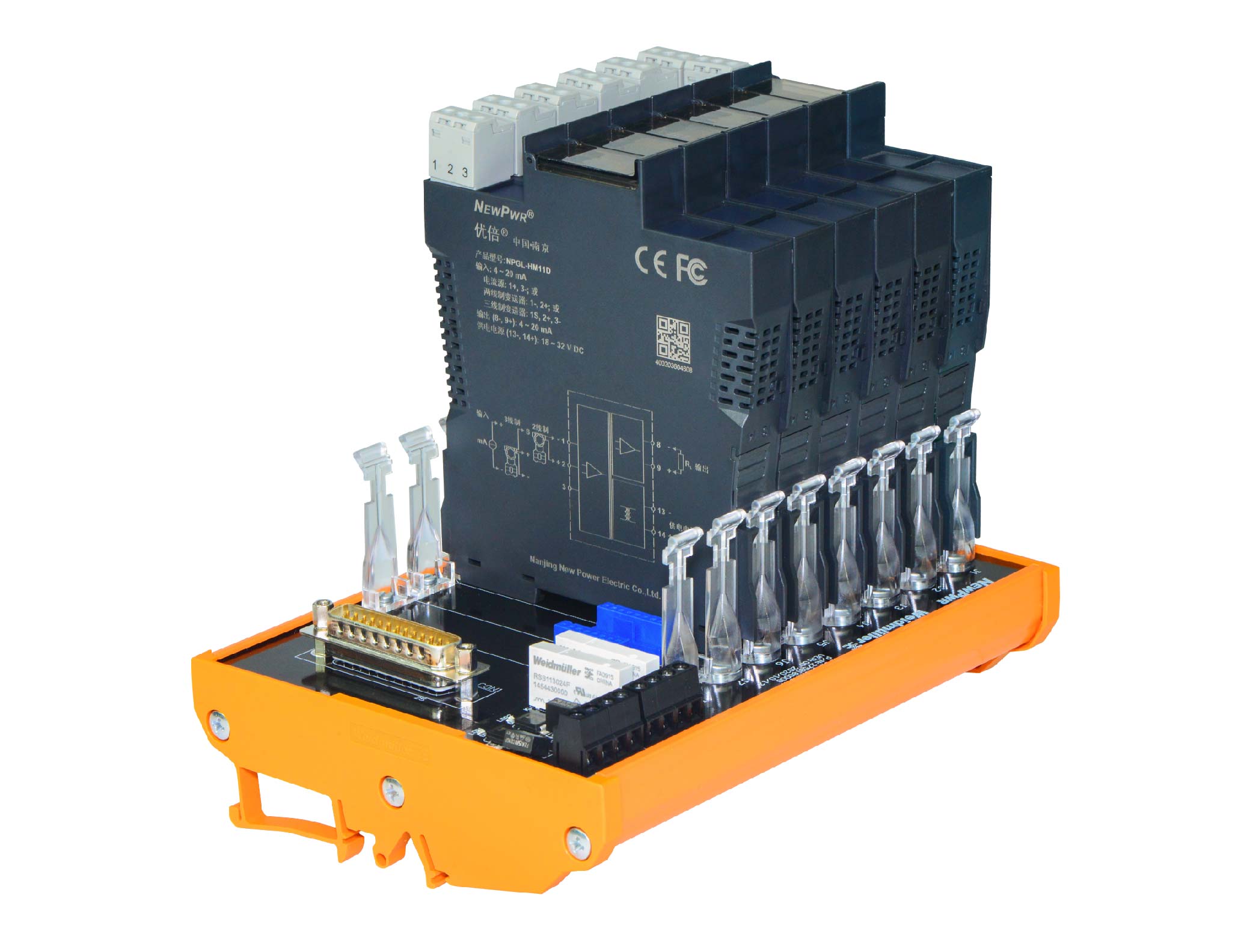

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，，，，，，，，最高允许输入电压：30V，，，，，，，，最小输入电平：2 V，，，，，，，，频率规模：0 ~ 100 kHz； ；；；；；；；三线制PNP或NPN输入，，，，，，，，传感器配电：12 V或24 V，，，，，，，，电流：≤ 20 mA，，，，，，，，频率规模：0 ~ 10 kHz； ；；；；；；；干接点或NAMUR开关输入，，，，，，，，配电电压：约8.2 V，，，，，，，，短路电流：约8 mA，，，，，，，，频率规模：0 ~ 10 kHz |
| 输出信号 | 集电极输出高电平：VCC（≤ 30 V），，，，，，，，低电平：≤ 2 V，，，，，，，，驱动电流：≤ 10 mA； ；；；；；；；发射极输出高电平：VCC - 2 V，，，，，，，，低电平：≤ 0.5 V，，，，，，，，驱动电流：≤ 10 mA； ；；；；；；；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，，，，，，，，低电平：VL ≤ 2 V，，，，，，，，负载电阻：≥ 2 kΩ |
| 事情功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ； ；；；；；；；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
