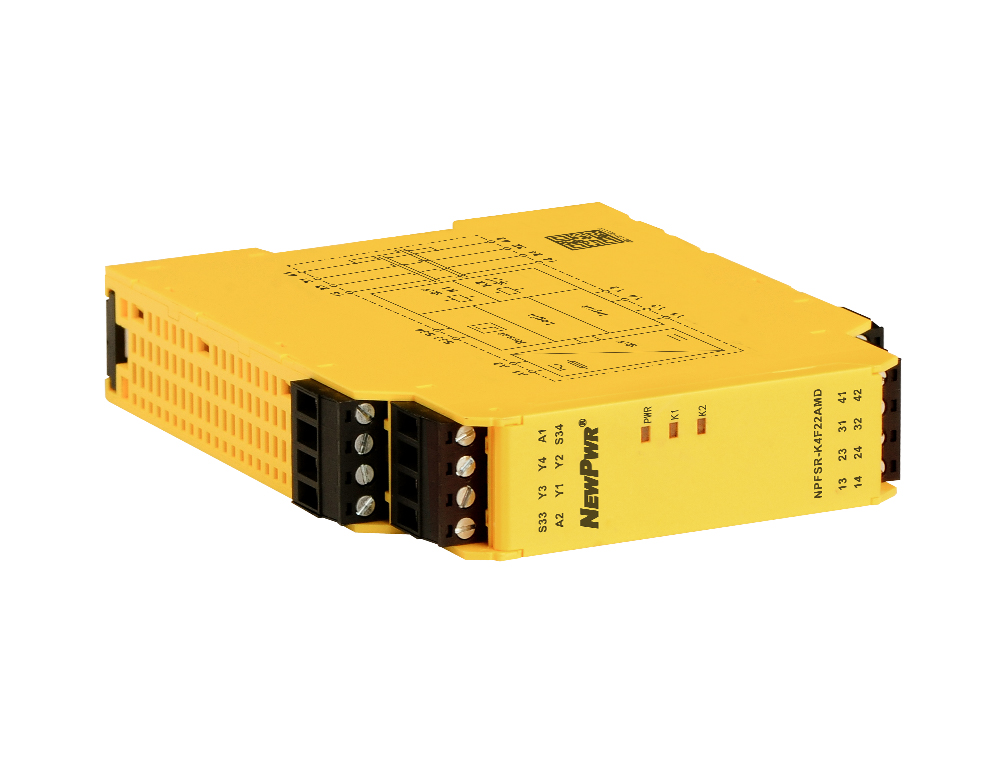

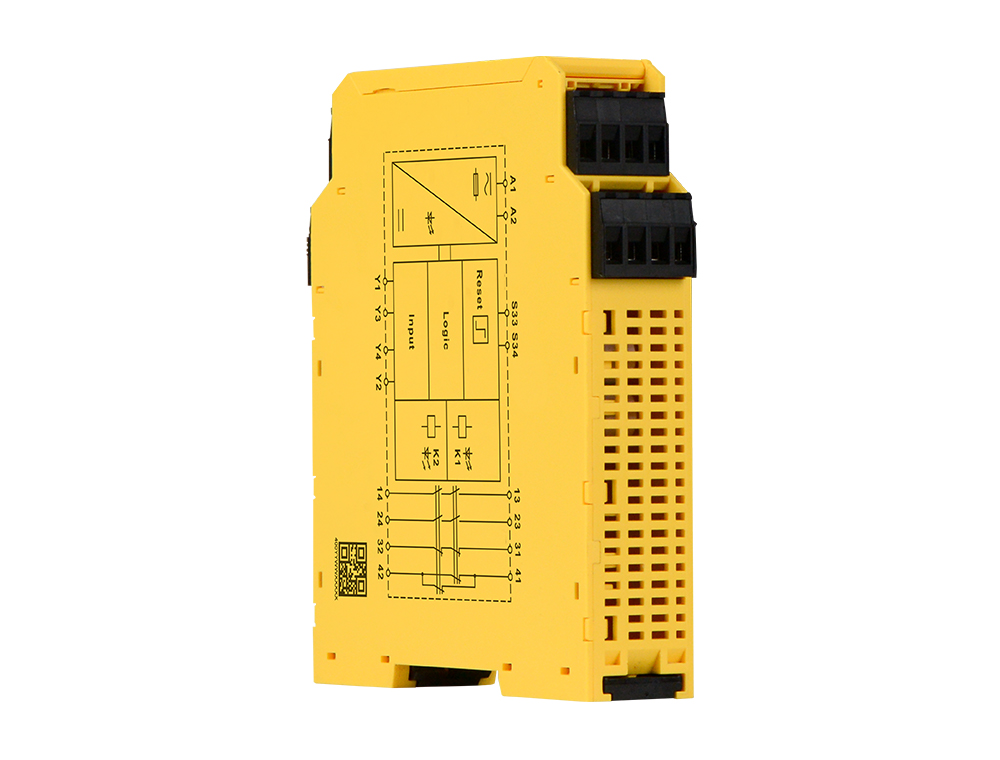

NPFSR-K4F22AMD

K系列清静地毯输入清静继电器适用于两线制常� ？？？？サ闱寰驳靥菏淙�，，，，， ，当一定重量施加在清静地毯上时，，，，， ，清静地毯的常� ？？？？サ惚蘸�，，，，， ，控制清静继电器清静输出触点断开，，，，， ，以保�；；；； ；；；のＯ涨虻淖饕抵霸�。 。。 。。。主要特征：1oo2结构；；；；； ；；；具备输入断线诊断功效；；；；； ；；；支持自动复位，，，，， ，手动复位；；；；； ；；；元件爆发简单故障时，，，，， ，仍能坚持清静功效；；；；； ；；；在每一个接通-关闭周期内，，，，， ，清静继电器可以自动检测出是否准确地开启和闭合。 。。 。。。
玖鼎集团(中国区)有限公司官网 玖鼎集团(中国区)有限公司官网 玖鼎集团(中国区)有限公司官网 玖鼎集团(中国区)有限公司官网

输入装备

输出触点数目

供电

复位方法

分享
NPFSR-K4F22AMD

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
额定电压 24V AC/DC
电压容差 0.85 ~ 1.1
交流频率 50Hz ~ 60Hz
输入
输入电流 ≤ 50mA/24V DC
导线电阻 ≤ 15Ω
输入装备 四线制常� ？？？？寰驳靥�
输出
触点数目 2NO+2NC
触点类型 强制导向型
触点质料 AgSnO2+0.2μmAu
触点容量 AC-15: 5A/230V, DC-13: 5A/24V
触点熔丝保�；；；； ；；；� 10A gL/gG(NO), 6A gL/gG(NC)
基本参数
吸适时间 ≤ 100ms
释放时间 地毯行动: ≤ 30ms, 电源失效: ≤ 100ms
恢复时间 地毯行动: ≤ 30ms, 电源失效: ≤ 100ms
电源短时中止 20ms
整机功耗 ≤ 2.2W/24V DC, ≤ 5.4VA/24V AC
EMC特征
电磁兼容 切合IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4
额定绝缘电压 250V AC
额定攻击耐受电压 6000V(1.2/50us)
绝缘强度 1500V AC, 1 min
电气间隙和爬电距离 切合IEC 60947-1
事情情形
振动 10Hz ~ 55Hz, 0.35mm
过压品级 III
污染品级 2
防护品级 IP20
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械特征
毗连方法 螺钉毗连
规格尺寸 宽23 mm×高100 mm×深115mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
性能品级 PLd，，，，， ，切合ISO 13849
清静种别 Cat.3，，，，， ，切合ISO 13849
使命时间 20年，，，，， ，切合ISO 13849
平均诊断笼罩率 99%，，，，， ，切合ISO 13849
平均危险失效时间 162年，，，，， ，切合ISO 13849
共因失效 68，，，，， ，切合ISO 13849
清静完整性品级 SIL2，，，，， ，切合IEC 61508
声明清静完整性品级 SIL CL2，，，，， ，切合IEC 62061
硬件故障裕度 1，，，，， ，切合IEC 62061
清静失效分数 ≥ 99%，，，，， ，切合IEC 62061
要求时危险失效概率 1.65E-5/PTI=20年，，，，， ，切合IEC 61508
每小时危险失效概率 1.91E-10 1/h，，，，， ，切合IEC 62061
阻止种别 0，，，，， ，切合IEC 60204
