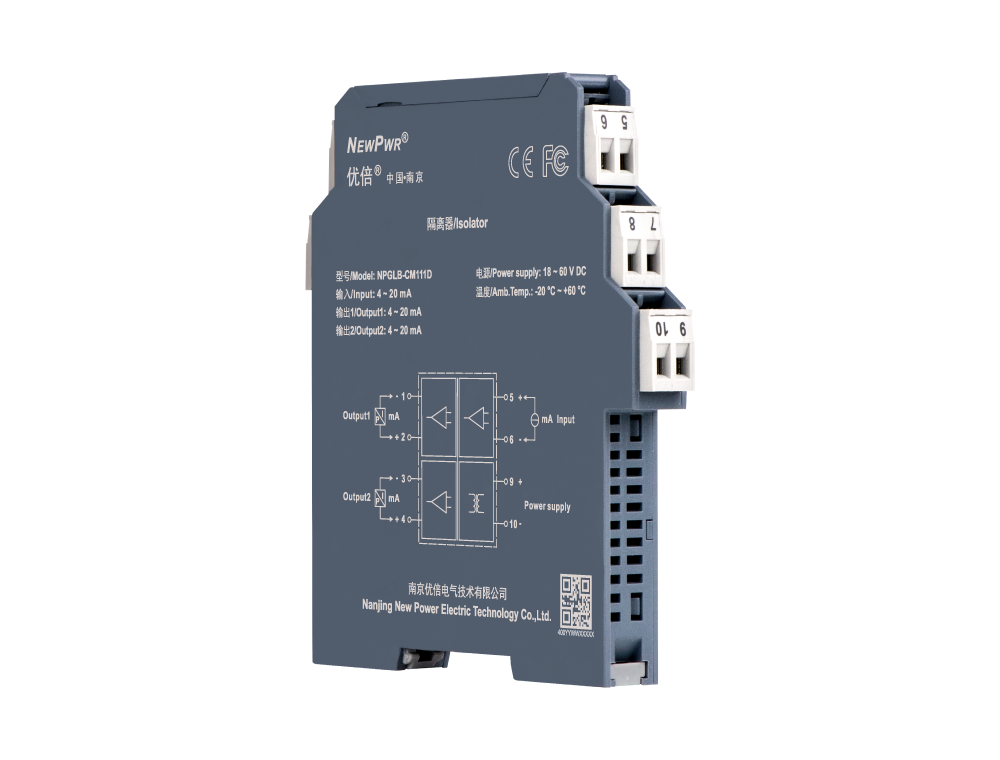

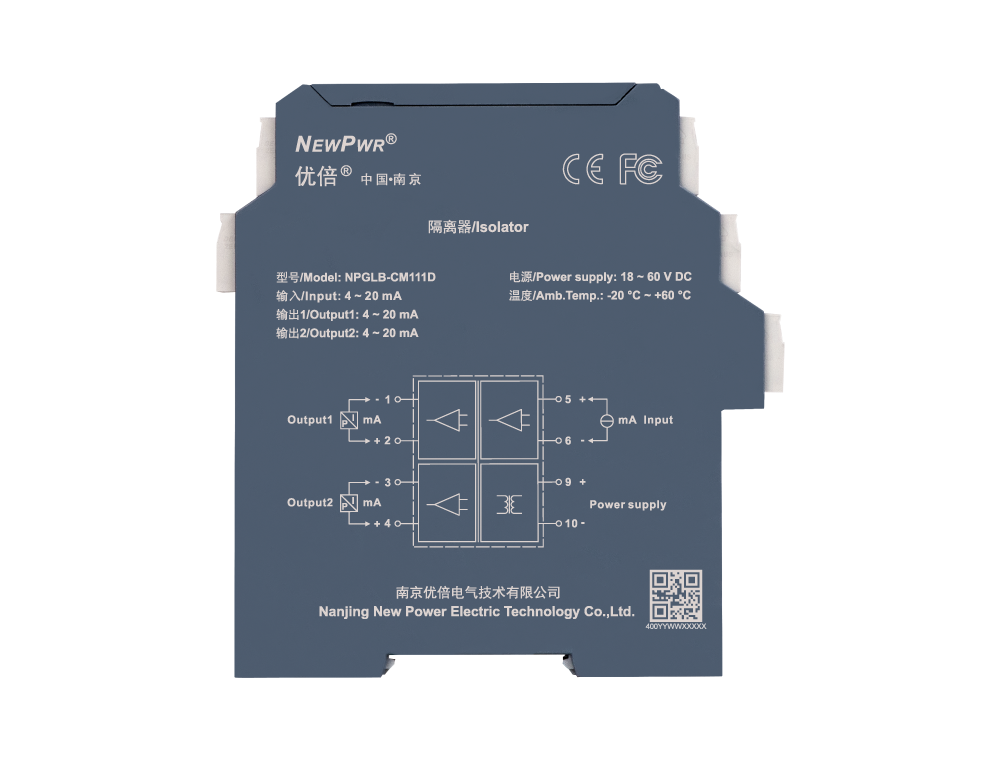

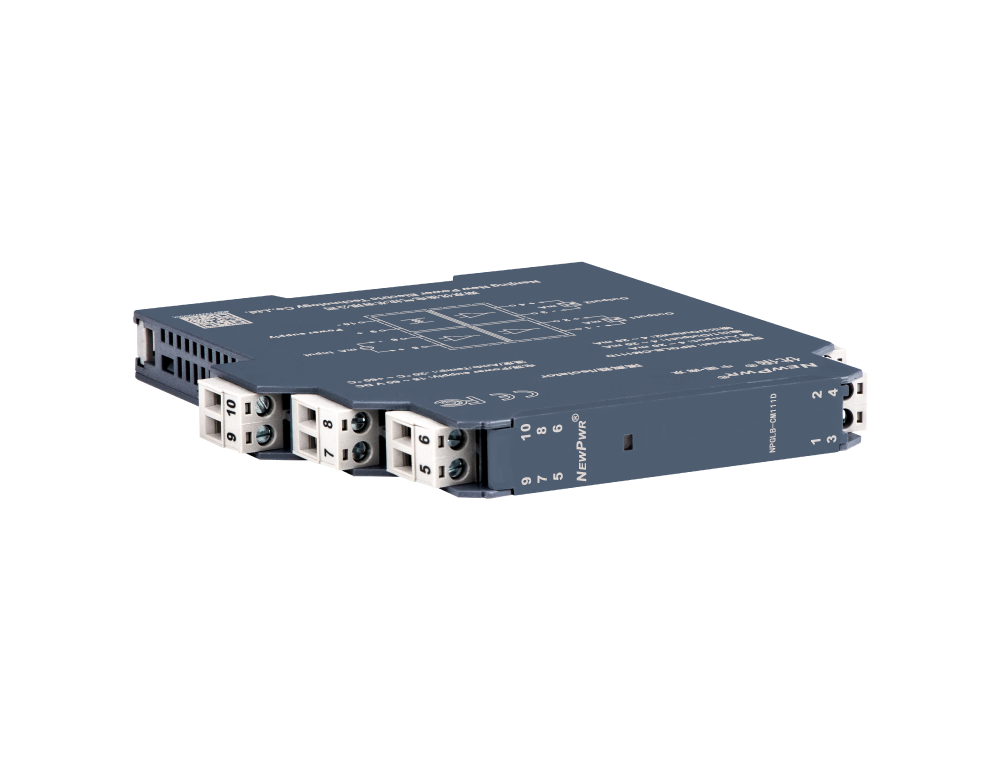

NPGLB-CMD111D

通用型隔离器，，，，，输入4~20mA电流信号，，，，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，，，详细型号见型谱)，，，，，驱动现场的阀门定位器等装备，，，，，同时支持HART信号双向传输。。。。。。该产品需要自力供电，，，，，输入、输出和电源三端隔离。。。。。。

输入

输出（详细型号见型谱）

通道

供电

HART

分享
NPGLB-CMD111D

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA，，，，，HART数字信号
输出
输出信号 4 ~ 20 mA，，，，，HART数字信号
允许负载 RL ≤ 800 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 2 ms
事情功耗 2.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
