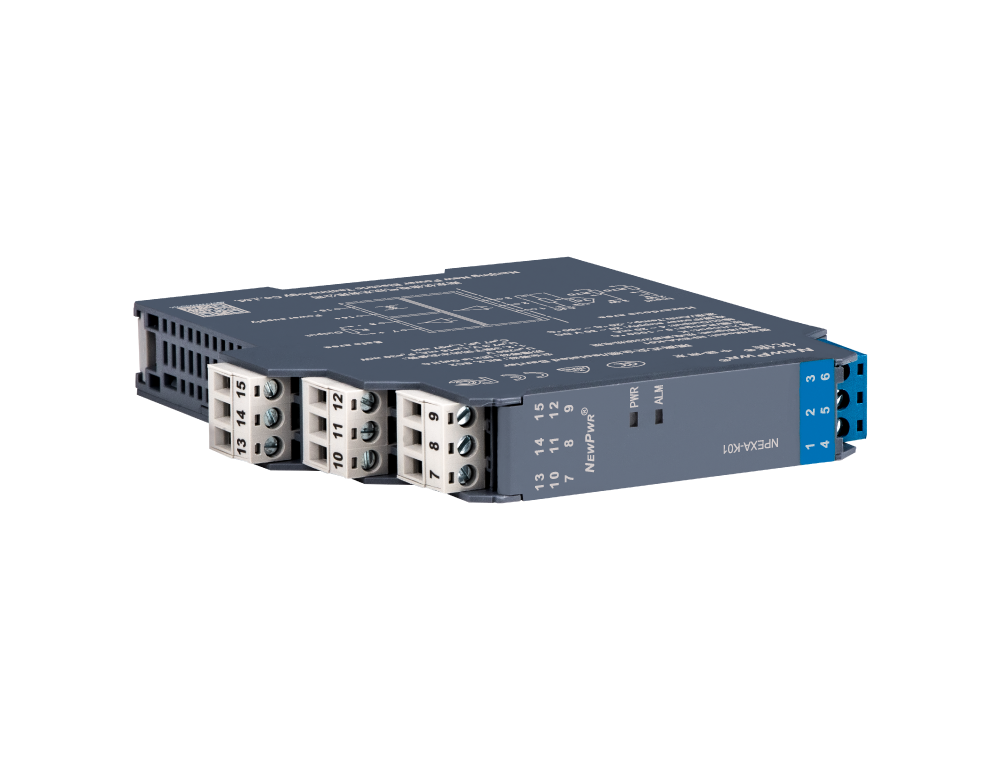

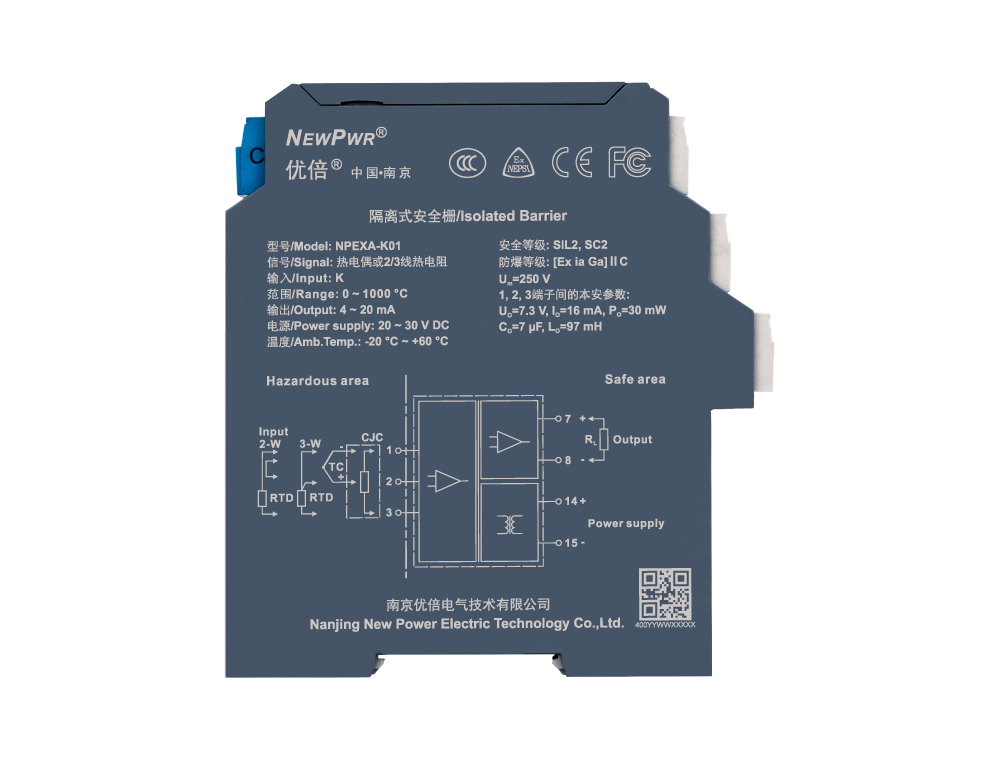

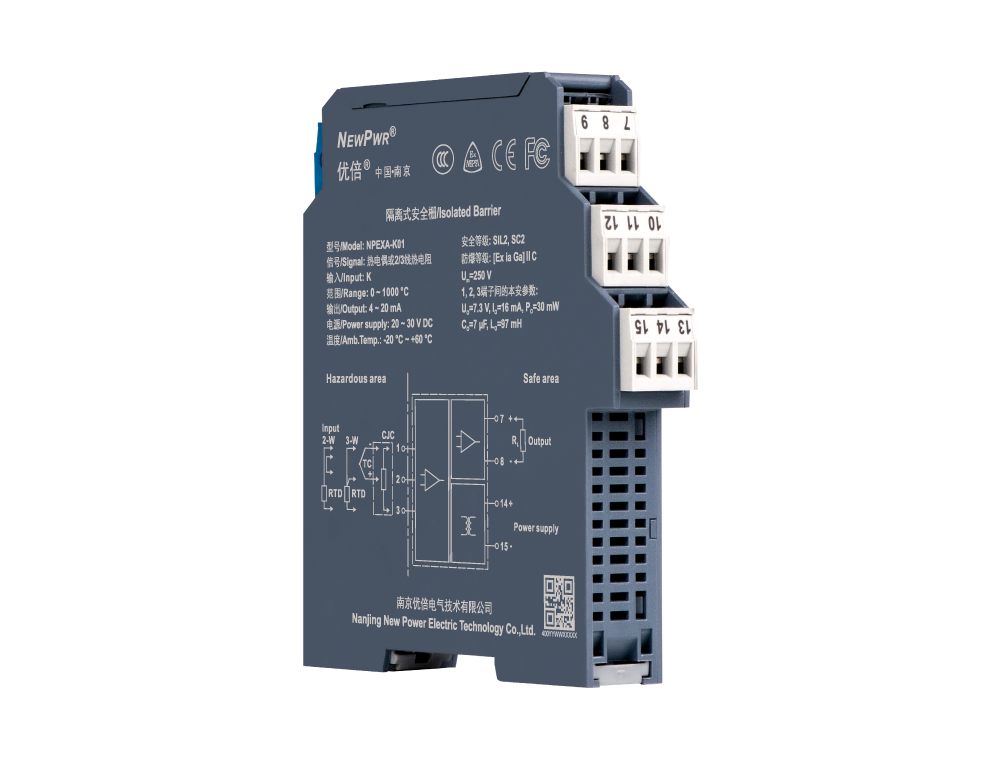

NPEXA-K01
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 20 ~ 30 V DC |
| 输入信号 | K、E、S、B、J、T、R、N等热电偶； ；；；； ；；；Pt100、Cu100、Cu50热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃，， ，，，，±0.3 ℃ | ≥300 ℃，， ，，，，±0.1 %F.S. | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃，， ，，，，±0.3 ℃ | ≥300 ℃，， ，，，，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃，， ，，，，±0.3 ℃ | ≥300 ℃，， ，，，，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃，， ，，，，±0.3 ℃ | ≥300 ℃，， ，，，，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，， ，，，，±0.5 ℃ | ≥500 ℃，， ，，，，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，， ，，，，±0.5 ℃ | ≥500 ℃，， ，，，，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃，， ，，，，±0.3 ℃ | ≥300 ℃，， ，，，，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，， ，，，，±0.5 ℃ | ≥500 ℃，， ，，，，±0.1 %F.S. | |
| Pt100 | -200 ℃ ~ +850 ℃ | ＜100 ℃，， ，，，，±0.1 ℃ | ≥100 ℃，， ，，，，±0.1 %F.S. | |
| Cu50 | -50 ℃ ~ +150 ℃ | ＜100 ℃，， ，，，，±0.1 ℃ | ≥100 ℃，， ，，，，±0.1 %F.S. | |
| Cu100 | -50 ℃ ~ +150 ℃ | ＜100 ℃，， ，，，，±0.1 ℃ | ≥100 ℃，， ，，，，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 赔偿精度 | 1 ℃ (赔偿规模：-20 ℃ ~ +60 ℃) |
| 响应时间 | ≤ 800 ms |
| 事情功耗 | ≤ 1.1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)； ；；；； ；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ~ +60 ℃ |
| 存储温度 | -40 ~ +80 ℃ |
| 应用场合 | 装置于清静区，， ，，，，可毗连0区、1区、2区； ；；；； ；；；ⅡA、ⅡB、ⅡC； ；；；； ；；；T4 ~ T6危险区的本装置备 |
| 清静状态 | 输出信号小于3.6 mA或大于21.5 mA |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, SIL, CE, FCC, CCC |
| 装备类型 | Type B |
| 硬件故障裕度(HFT) | 0 |
| 清静完整性品级 | SIL2 |
| λS (1 FIT=10-9/h) | 191.82 FIT |
| λDU (1 FIT=10-9/h) | 13.15 FIT |
| λDD (1 FIT=10-9/h) | 84.57 FIT |
| λTOTAL (1 FIT=10-9/h) | 288.24 FIT |
| SFF | 94.44% |
| PFDavg(T1=1Y) | 5.76E-05 |
| PFH | 1.32E-08 1/h |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 7.3 V (1、2、3端子间) |
| Io | 16 mA (1、2、3端子间) |
| Po | 30 mW (1、2、3端子间) |
| Co | 7 μF (1、2、3端子间) |
| Lo | 97 mH (1、2、3端子间) |
