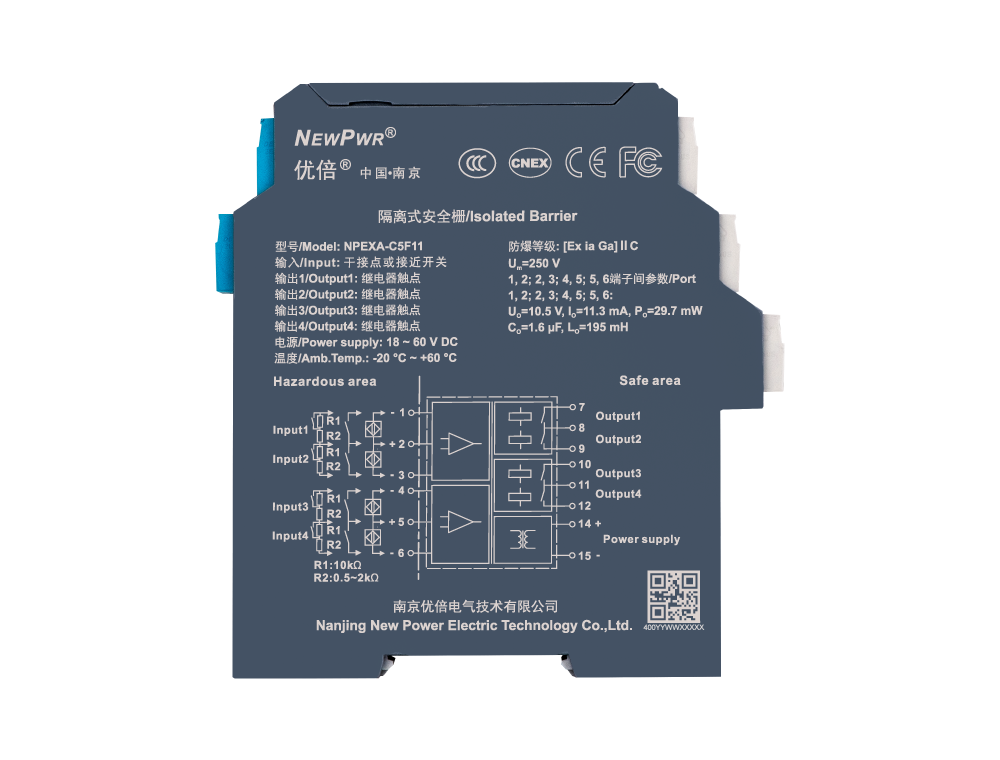

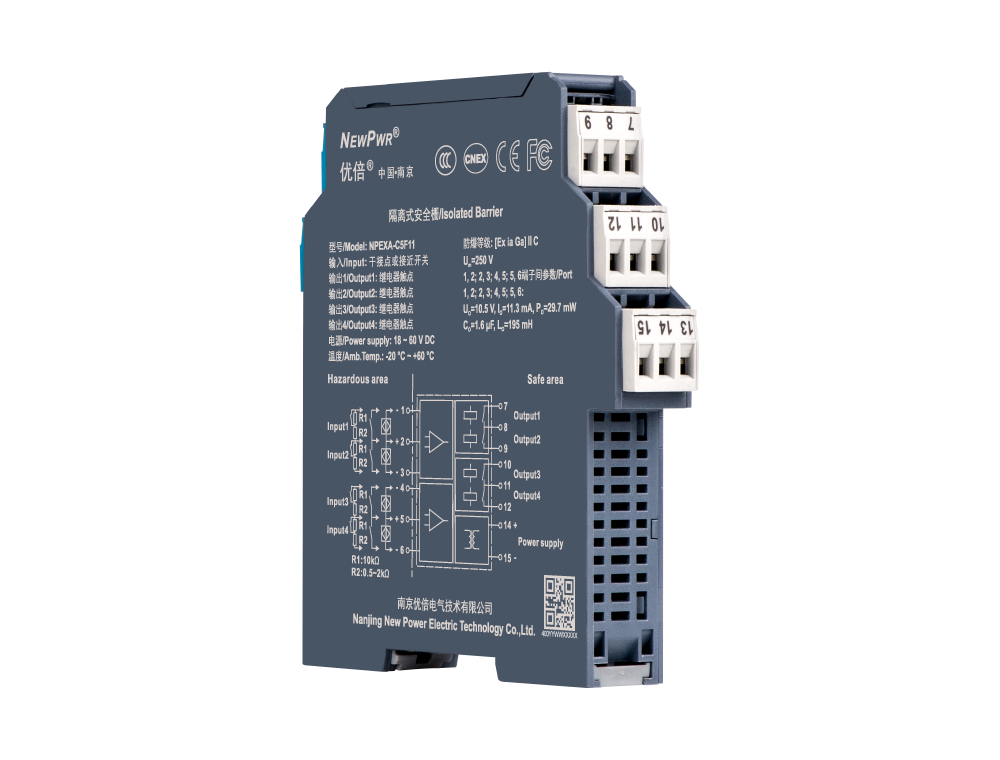

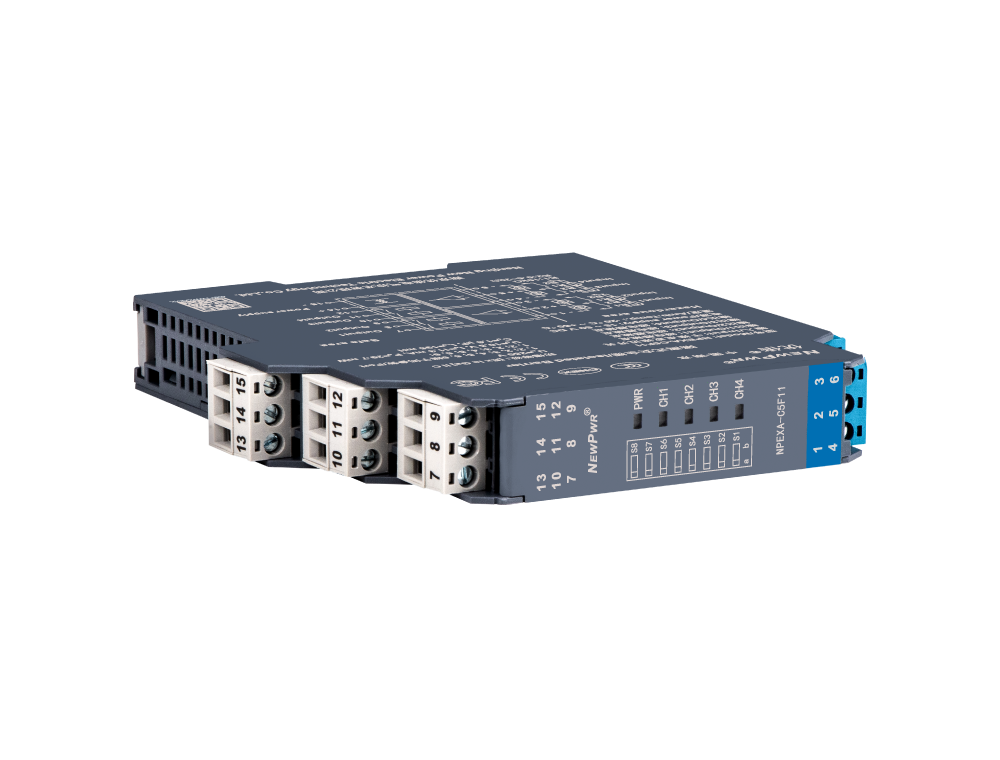

NPEXA-C5F11
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 干接点或NAMUR靠近开关 |
| 输出信号 | 继电器触点 |
| 允许负载 | 125 V AC/0.5 A或24 V DC/1 A |
| 开关寿命 | ＞ 10万次 |
| 开关频率 | ＜ 10 Hz |
| 响应时间 | ＜ 20 ms |
| 事情功耗 | 2.0 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，可毗连0区、1区、2区；；；；；ⅡA、ⅡB、ⅡC、ⅢC；；；；；T4 ~ T6危险区的本装置备 |
| 线路故障 | 输入电流≤ 50 μA，，，，，判断输入断线，，，，，输出继电器断开；；；；；输入电流≥ 6 mA，，，，，判断输入短路，，，，，输出继电器断开，，，，，通道指示灯红色闪灼 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间；；；；；2、3端子间；；；；；4、5端子间；；；；；5、6端子间) |
| Io | 11.3 mA (1、2端子间；；；；；2、3端子间；；；；；4、5端子间；；；；；5、6端子间) |
| Po | 29.7 mW (1、2端子间；；；；；2、3端子间；；；；；4、5端子间；；；；；5、6端子间) |
| Co | 1.6 μF (1、2端子间；；；；；2、3端子间；；；；；4、5端子间；；；；；5、6端子间) |
| Lo | 195 mH (1、2端子间；；；；；2、3端子间；；；；；4、5端子间；；；；；5、6端子间) |
