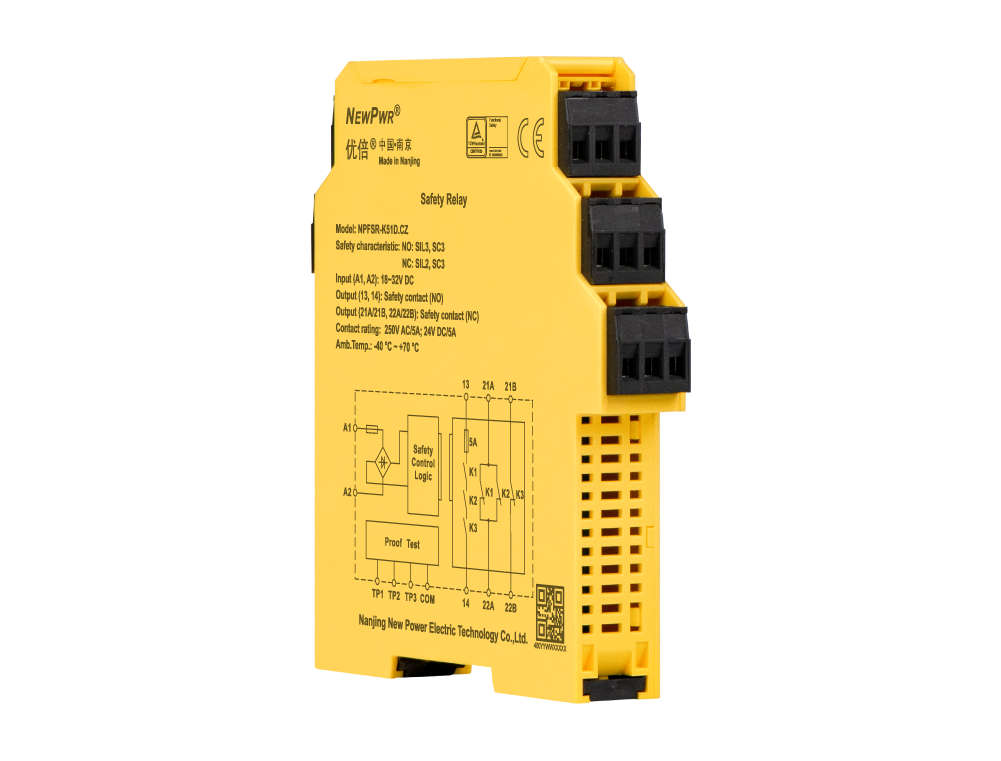

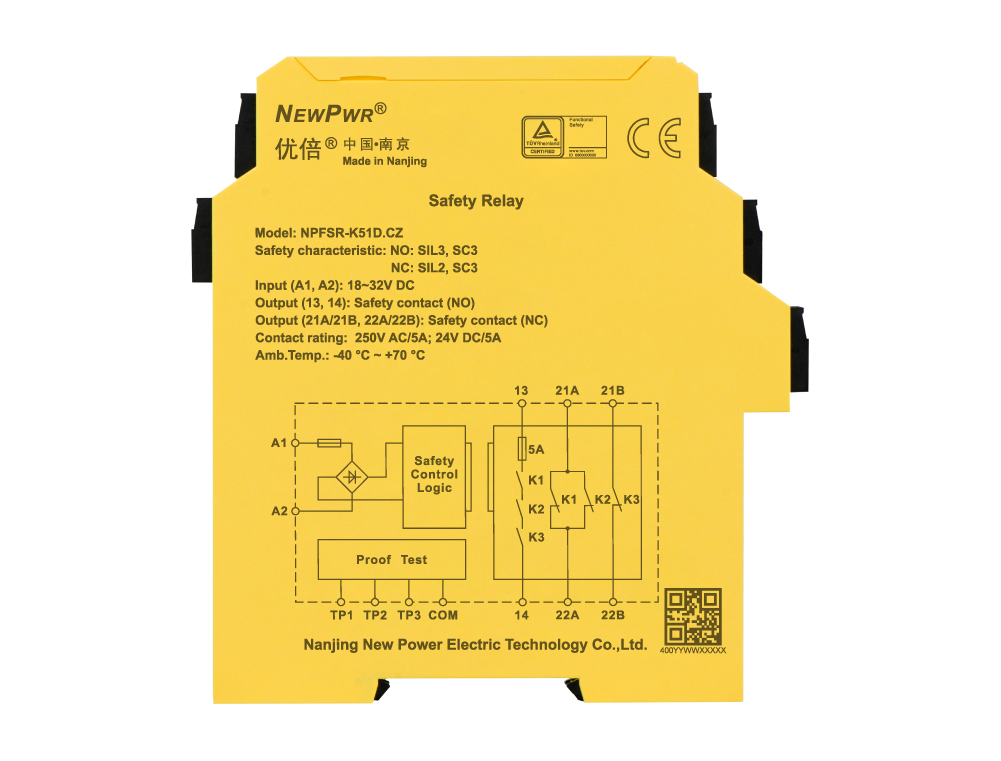

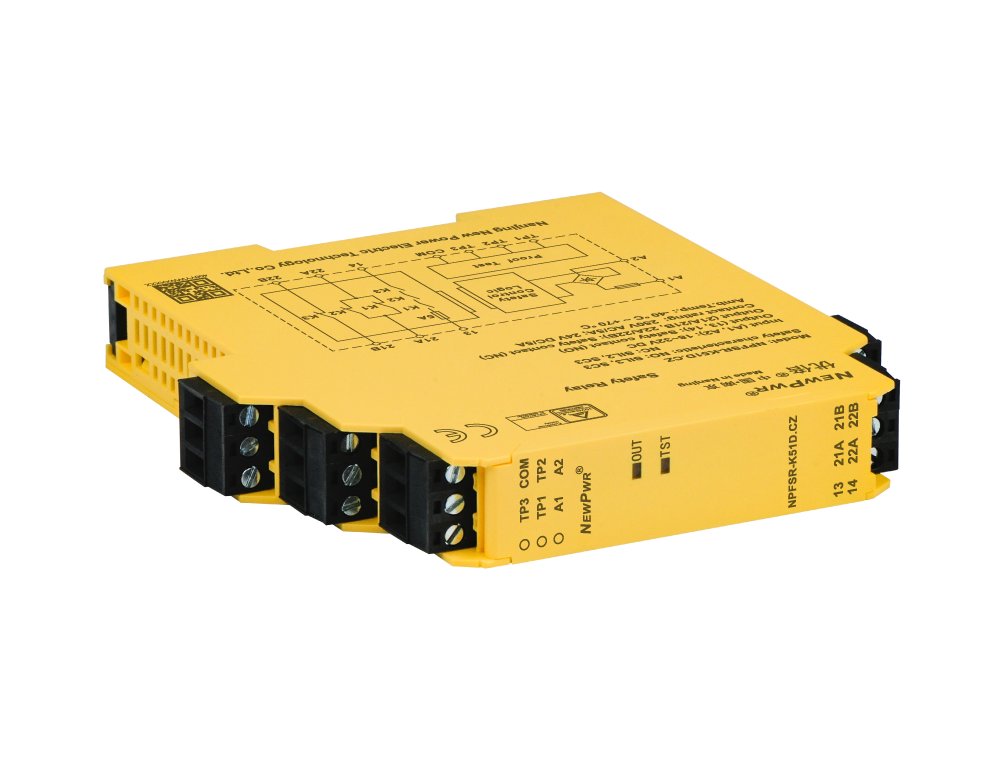

NPFSR-K51D.CZ
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电类型 | 回路供电 |
| 额定电压 | 18~ 32V DC(典范值24V) |
| 输入电流 | ≤ 55mA/24V DC |
| 测试脉冲宽度 | ≤ 4ms (测试脉冲周期：≥ 100 ms ) |
| 导线电阻 | ≤ 15Ω |
| 输入装备 | 清静开关、DO信号 |
| 触点数目 | 1NC+1NO |
| 触点质料 | AgSnO2 |
| 触点容量 | 5A/250V AC, 5A/24V DC |
| 吸适时间 | ≤ 50ms |
| 释放时间 | ≤ 50ms |
| 开关频率 | ≤ 10Hz |
| 整机功耗 | ≤ 1.4W/24V DC |
| 电磁兼容 | 切合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1 |
| 额定绝缘电压 | 250V AC |
| 额定攻击耐受电压 | 6000V(1.2/50us) |
| 绝缘强度 | 3000V AC, 1 min |
| 电气间隙和爬电距离 | 切合IEC 60664-1 |
| 振动 | 切合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm |
| 过压品级 | III |
| 污染品级 | 2 |
| 防护品级 | IP20 |
| 事情温度 | -40°C ~ +70°C |
| 贮存温度 | -40°C ~ +80°C |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | SIL, CE |
| 磨练测试距离 | 20年，，，，，切合IEC 61508 |
| 平均诊断笼罩率 | 60%，，，，，切合IEC 61508 |
| 清静完整性品级 | NC: SIL2，，，，，NO: SIL3，，，，，切合IEC 61508 |
| 硬件故障裕度 | 0，，，，，切合IEC 61508 |
| 清静失效分数 | NC≥ 60%，，，，，NO≥ 90%，，，，，切合IEC 61508 |
| 要求时危险失效概率 | NC: 1.12×10-4/PTI=20年，，，，，切合IEC 61508 NO: 1.44×10-4/PTI=20年，，，，，切合IEC 61508 |
