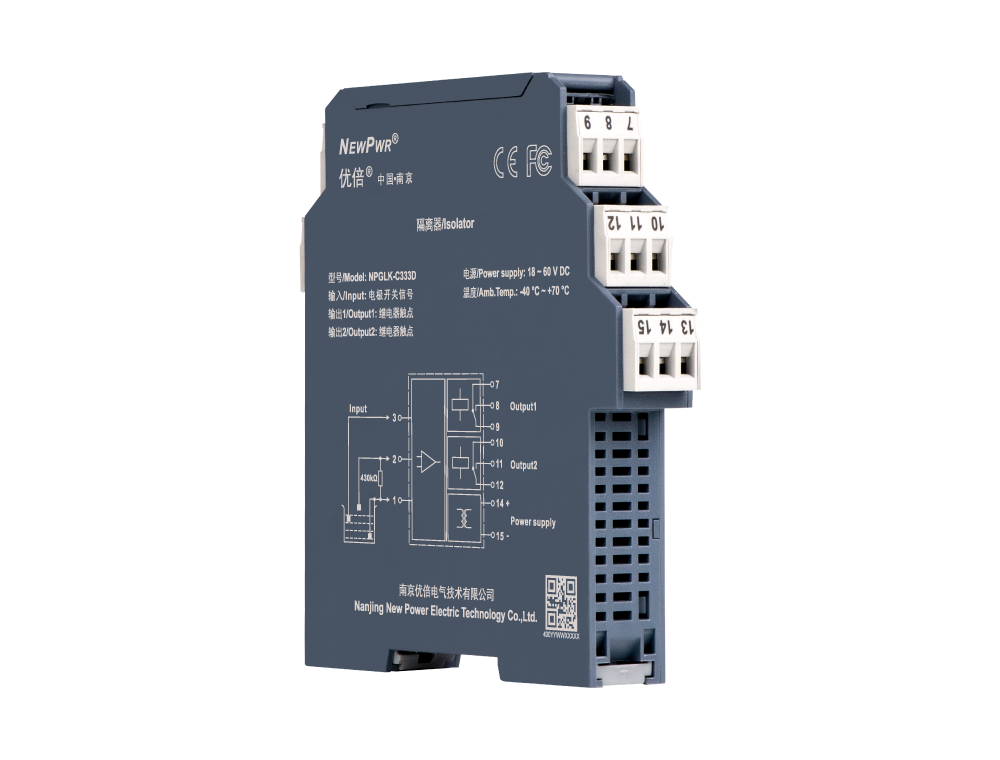

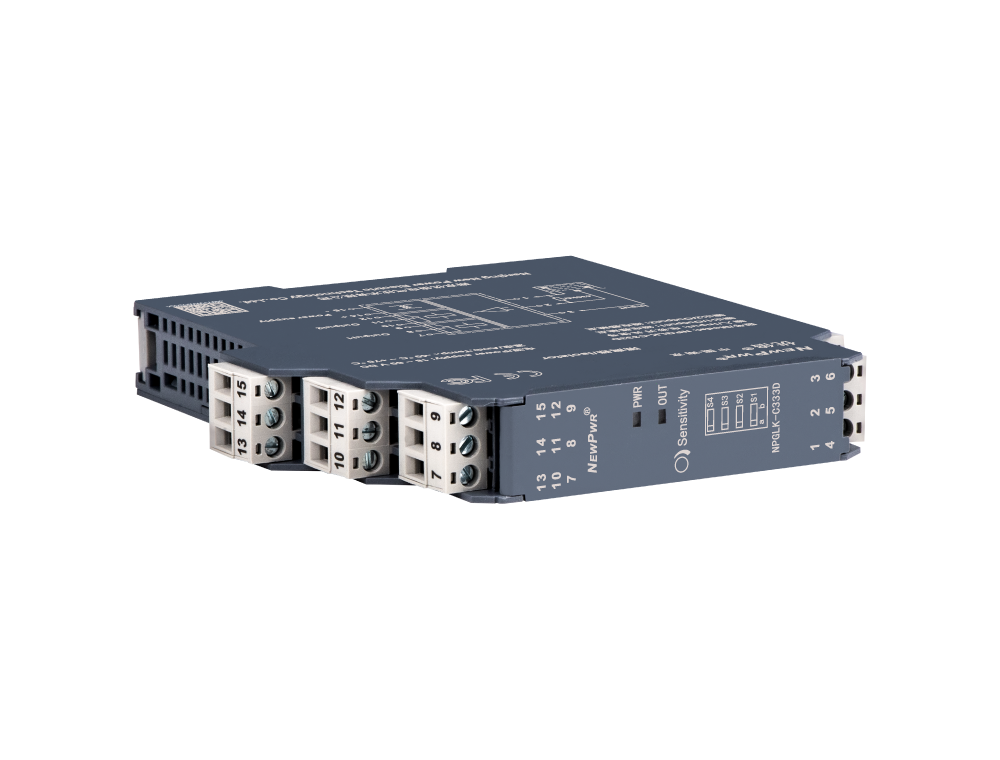

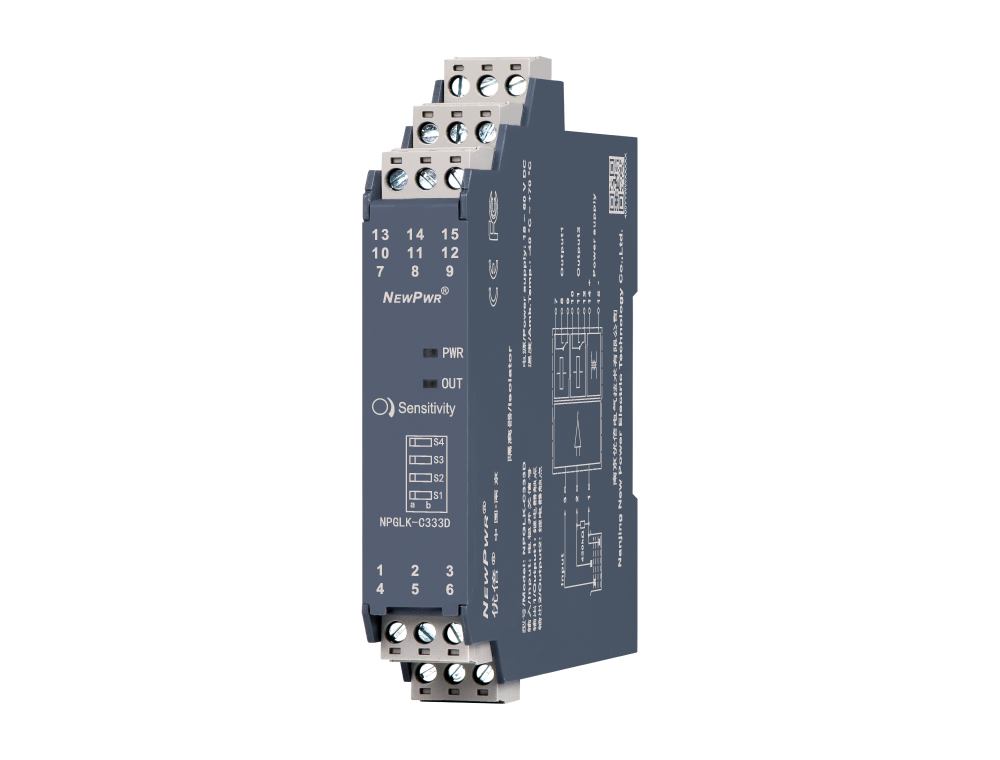

NPGLK-C333D

液位检测隔离器给电极传感器提供交流检测电压，，，，，当导电介质接触到电极时，，，，，在输入丈量回路中爆发交变电流。。 。 。。通过检测交变电流信号的转变，，，，，经隔离转换为继电器触点信号输出。。 。 。。浚�？ ？？啥缘嫉缫禾宓囊何痪傩猩舷蕖⑾孪藓蜕舷�/下限控制。。 。 。。 可通过拨码开关设置输入输出正反相功效、第二路输出功效（作为继电器触点输出或作为故障信号输出）及输入开路故障检测功效。。 。 。。输入端、输出端及电源端三端隔离。。 。 。。
分享
NPGLK-C333D

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 电极开关
输出
输出信号 继电器触点
允许负载 250VAC/2A或30VDC/2A
基本参数
开关特征 当被控液位抵达上限或下限：拨码开关S1置于a侧，，，，，输出继电器闭合，，，，，指示灯黄色长亮； ；；； ；；拨码开关S1置于b侧，，，，，输出继电器断开，，，，，指示灯黄色熄灭
开关寿命 ＞ 10万次
开关频率 ＜ 10 Hz
事情功耗 ≤ 1.2W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -40 ℃ ~ +70 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
