NTM810

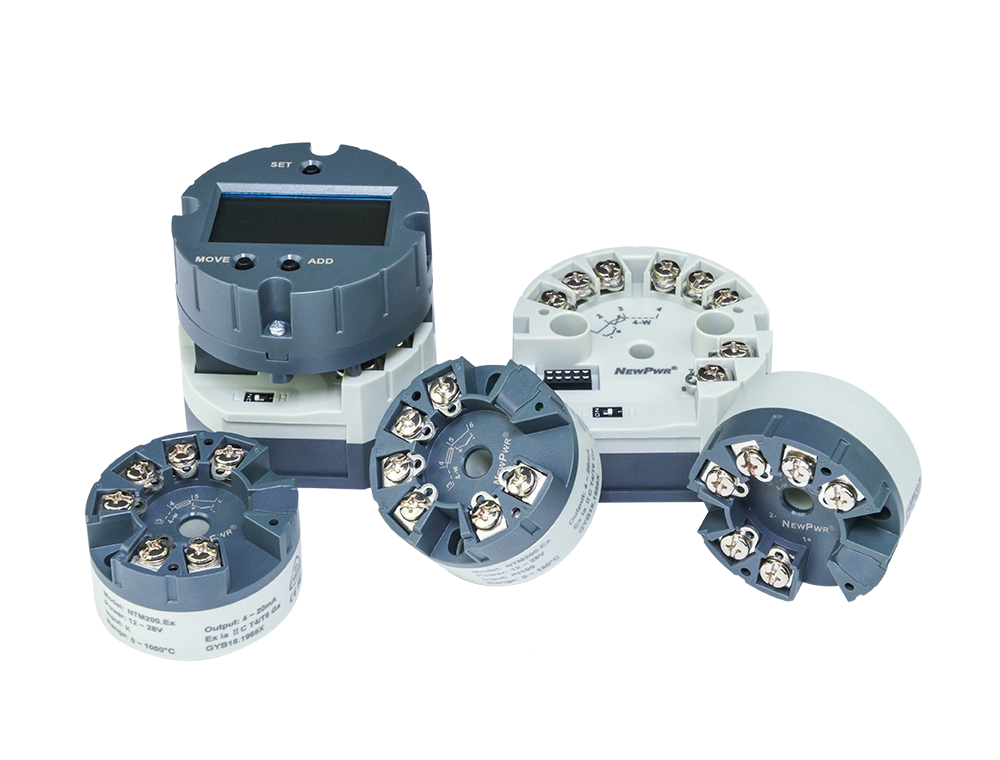

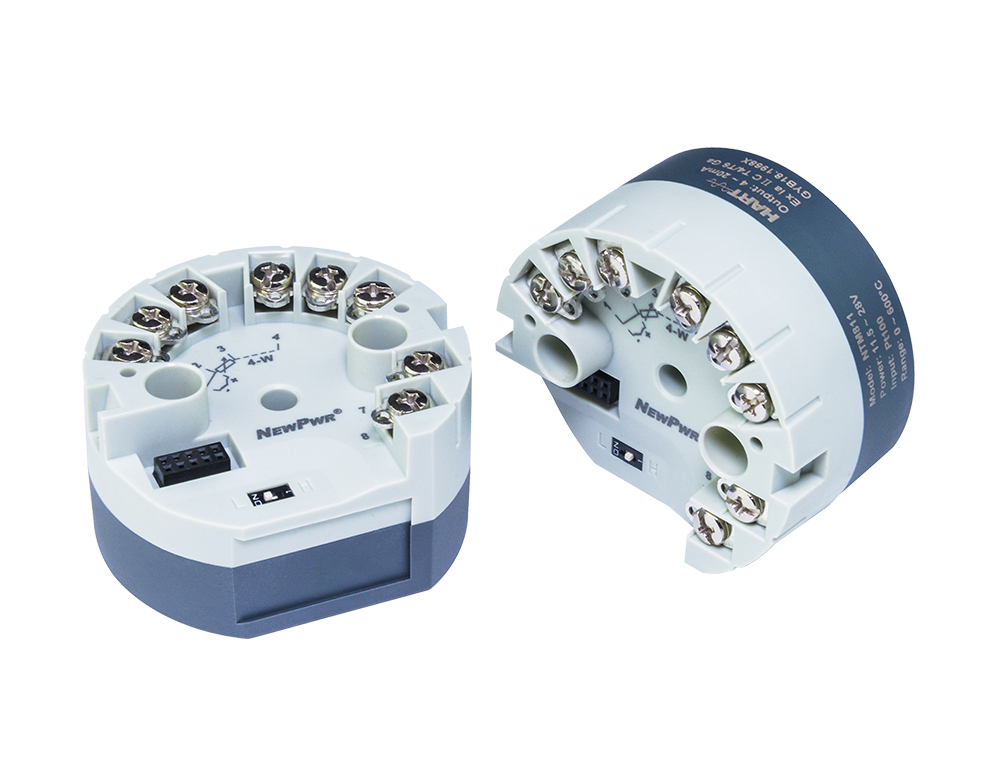

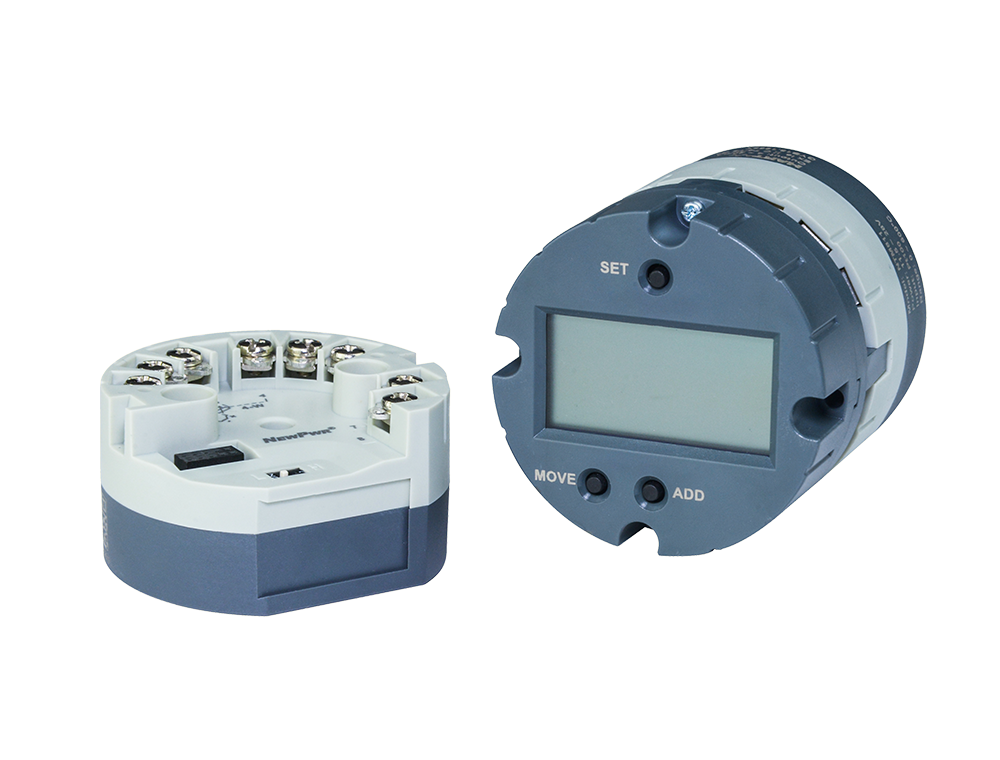

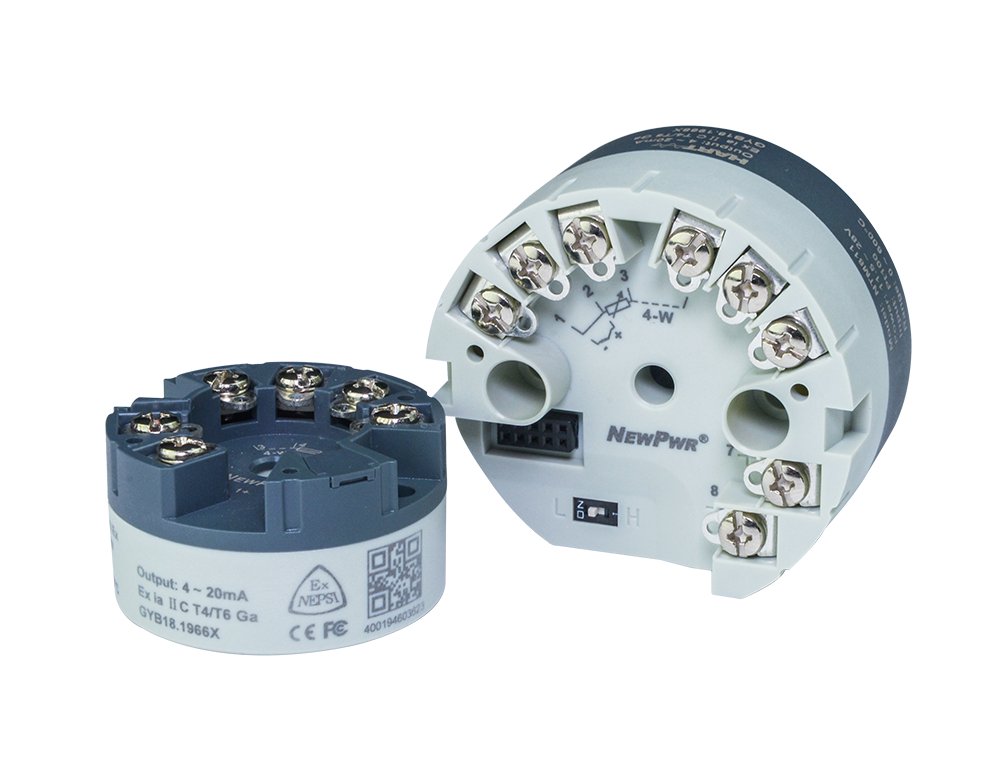

一体化温度变送？，将现场的热电偶、热电阻信号信号经数字线性化处置，隔离转换为4~20mA输出，在输出回路上截取能量为工作电源。支持HART数字通讯。
玖鼎集团·(中国区)有限公司官网

Output signal

Channels

Power Supply Mode

HART

SIL

LCD

Ex

Share
NTM810

【主题技术】



【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 11.5 ~ 28 V DC 回路供电
Input
输入信号 K、E、S、B、J、T、R、N等热电偶 ；Pt100、Cu100、Cu50、BA1、BA2等热电阻 ；毫伏信号(-10 ~ 120 mV) ；电阻信号(0 ~ 400 Ω)
引线电阻 ≤ 20 Ω/线 (热电阻)
Output
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-11.5)/0.02] Ω ；U为回路供电电压
Transfer characterisics
转换精度-K -200 ℃ ~ +1372 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-E -100 ℃ ~ +1000 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-J -100 ℃ ~ +1200 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-N -200 ℃ ~ +1300 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-S -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
转换精度-R -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
转换精度-T -20 ℃ ~ +400 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
转换精度-B +400 ℃ ~ +1820 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
转换精度-Pt100 -200 ℃ ~ +850 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
转换精度-Cu50 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
转换精度-Cu100 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
转换精度-毫伏信号 -10 mV ~ 120 mV/＜10 mV，0.01 mV/≥10 mV，±0.1 %F.S.
转换精度-电阻信号 0 ~ 400 Ω/＜50 Ω，0.05 Ω/≥50 Ω，±0.1 %F.S.
温度漂移 25 ppm/℃
General parameters
赔偿精度 1 ℃ (赔偿领域：-40 ℃ ~ +85 ℃)
响应功夫 ≤ 1 s
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1500 V AC (输入/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
Operating conditions
工作温度 -40 ℃ ~ +85 ℃
贮存温度 -40 ℃ ~ +125 ℃
利用场所 可装置在0区、1区、2区 ；ⅡA、ⅡB、ⅡC ；T4 ~ T6危险区的本安设备
Mechanical specifications
衔接方式 螺钉衔接
螺丝端子力矩 0.5 Nm
规格尺寸 ? 59 × 31 mm
导线规格 1.5 mm2
Certified data
产品认证 NEPSI, CE
防爆等级 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.4 V (1、2、3、4端子间)
Io 25 mA (1、2、3、4端子间)
Po 34 mW (1、2、3、4端子间)
Co 50 μF (1、2、3、4端子间)
Lo 40 mH (1、2、3、4端子间)
Ui 28 V (7、8端子间)
Ii 93 mA (7、8端子间)
Pi 670 mW (7、8端子间)
Ci 近似为0 (7、8端子间)
Li 近似为0 (7、8端子间)
