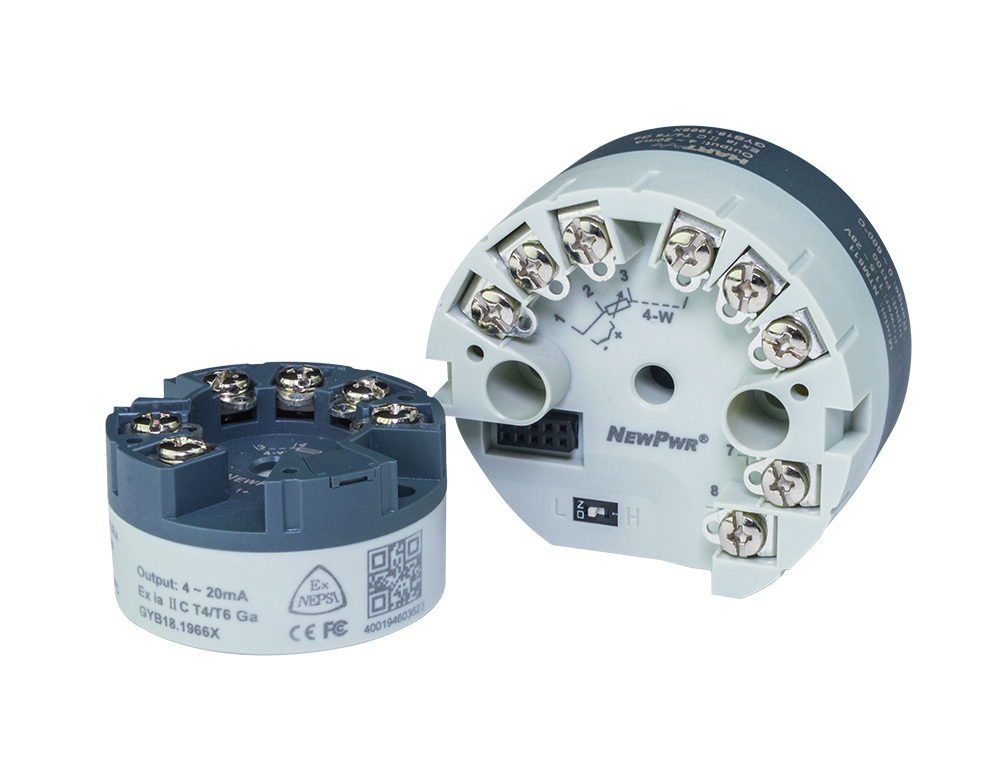

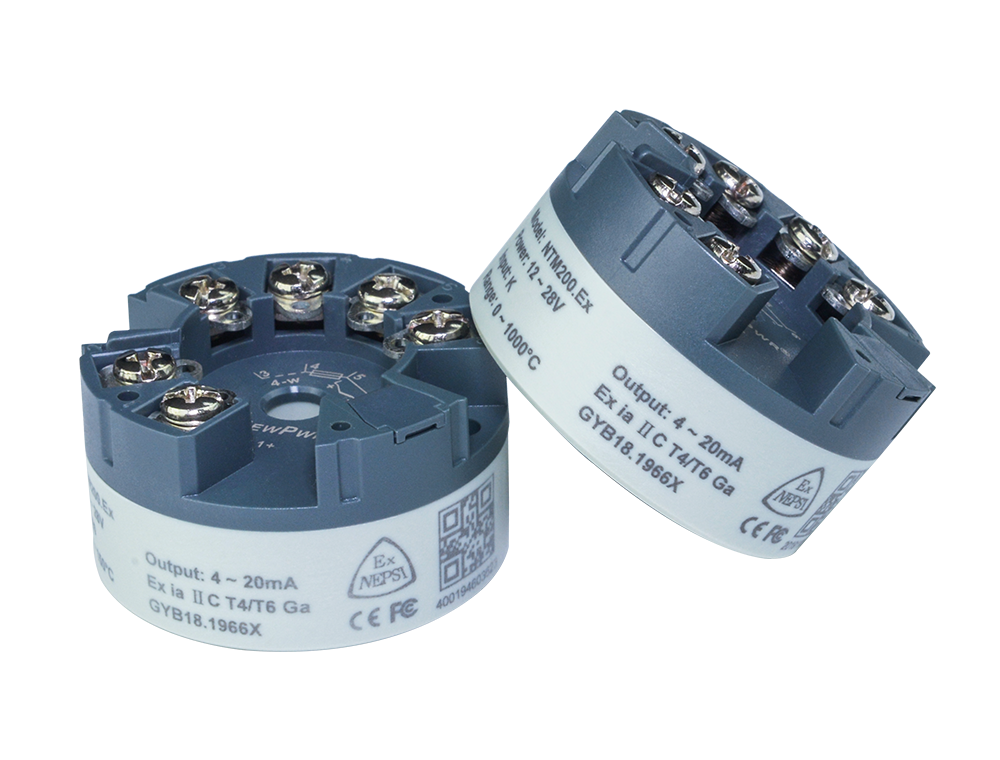

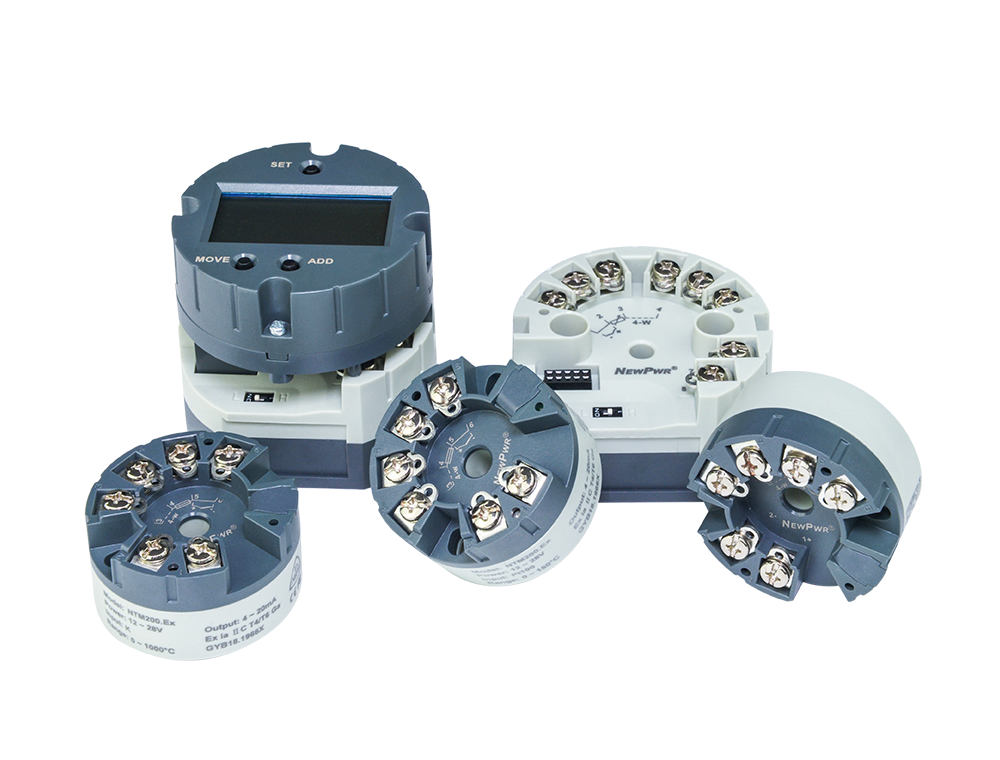

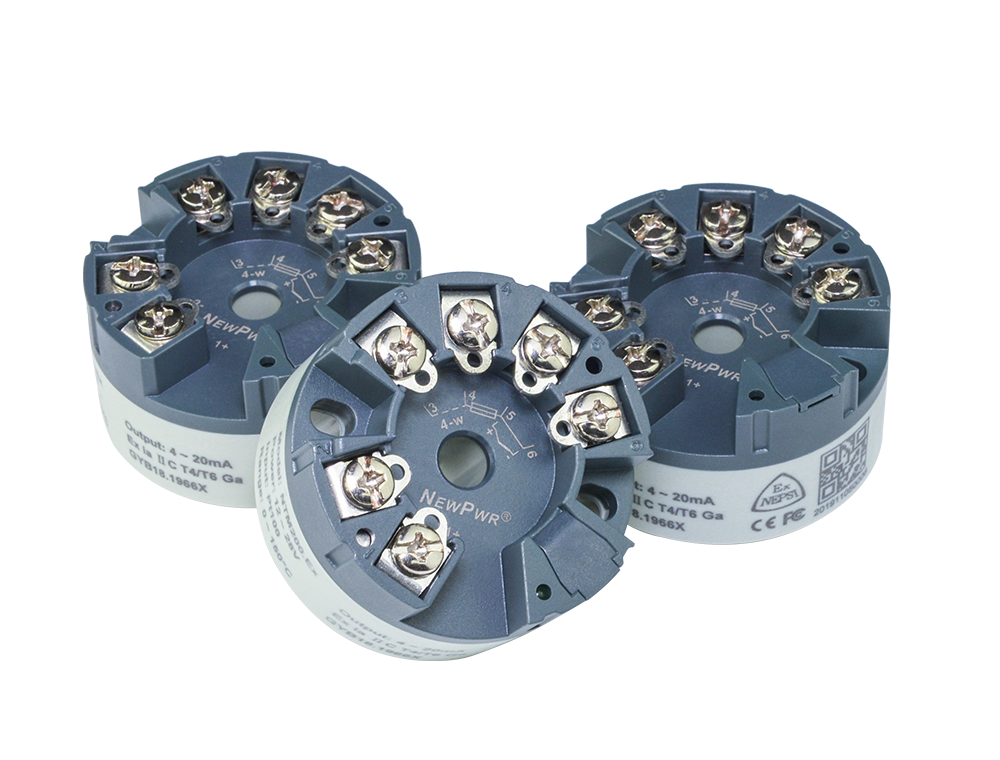

NTM110

一体化温度变送？ ，输入热电偶信号 ，经数字线性化处置隔离转换为4~20mA输出 ，在输出回路上截取能量为工作电源 。

Output signal

Channels

Power Supply Mode

HART

SIL

LCD

Ex

Share
NTM110

【Core technology】




【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 12 ~ 28 V DC 回路供电
Input
输入信号 K、E、S、B、J、T、R、N等热电偶；毫伏信号(-10 ~ 120 mV)
Output
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-12)/0.022] Ω；U为回路供电电压
Transfer characterisics
转换精度-K -200 ℃ ~ +1372 ℃/＜300 ℃ ，±0.3 ℃/≥300 ℃ ，±0.1 %F.S
转换精度-E -100 ℃ ~ +1000 ℃/＜300 ℃ ，±0.3 ℃/≥300 ℃ ，±0.1 %F.S
转换精度-J -100 ℃ ~ +1200 ℃/＜300 ℃ ，±0.3 ℃/≥300 ℃ ，±0.1 %F.S
转换精度-N -200 ℃ ~ +1300 ℃/＜300 ℃ ，±0.3 ℃/≥300 ℃ ，±0.1 %F.S
转换精度-S -50 ℃ ~ +1768 ℃/＜500 ℃ ，±0.5 ℃/≥500 ℃ ，±0.1 %F.S
转换精度-R -50 ℃ ~ +1768 ℃/＜500 ℃ ，±0.5 ℃/≥500 ℃ ，±0.1 %F.S
转换精度-T -20 ℃ ~ +400 ℃/＜300 ℃ ，±0.3 ℃/≥300 ℃ ，±0.1 %F.S
转换精度-B +400 ℃ ~ +1820 ℃/＜500 ℃ ，±0.5 ℃/≥500 ℃ ，±0.1 %F.S.
转换精度-毫伏信号 -10 mV ~ 120 mV/＜10 mV ，0.01 mV/≥10 mV ，±0.1 %F.S.
温度漂移 50 ppm/℃
General parameters
赔偿精度 1 ℃ (赔偿领域：-40 ℃ ~ +85 ℃)
响应功夫 ≤ 1 s
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1500 V AC (输入/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
Operating conditions
工作温度 -40 ℃ ~ +85 ℃
贮存温度 -40 ℃ ~ +85 ℃
Mechanical specifications
衔接方式 螺钉衔接
螺丝端子力矩 0.5 Nm
规格尺寸 ? 44 × 25.5 mm
导线规格 1.5 mm2
Certified data
产品认证 CE
