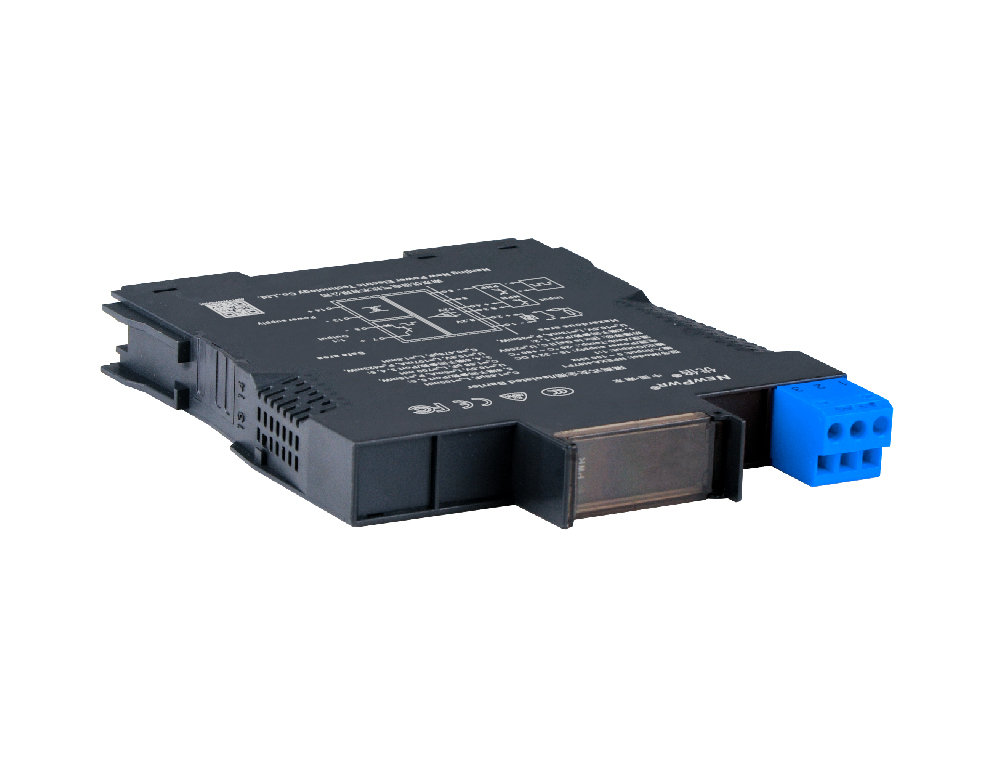

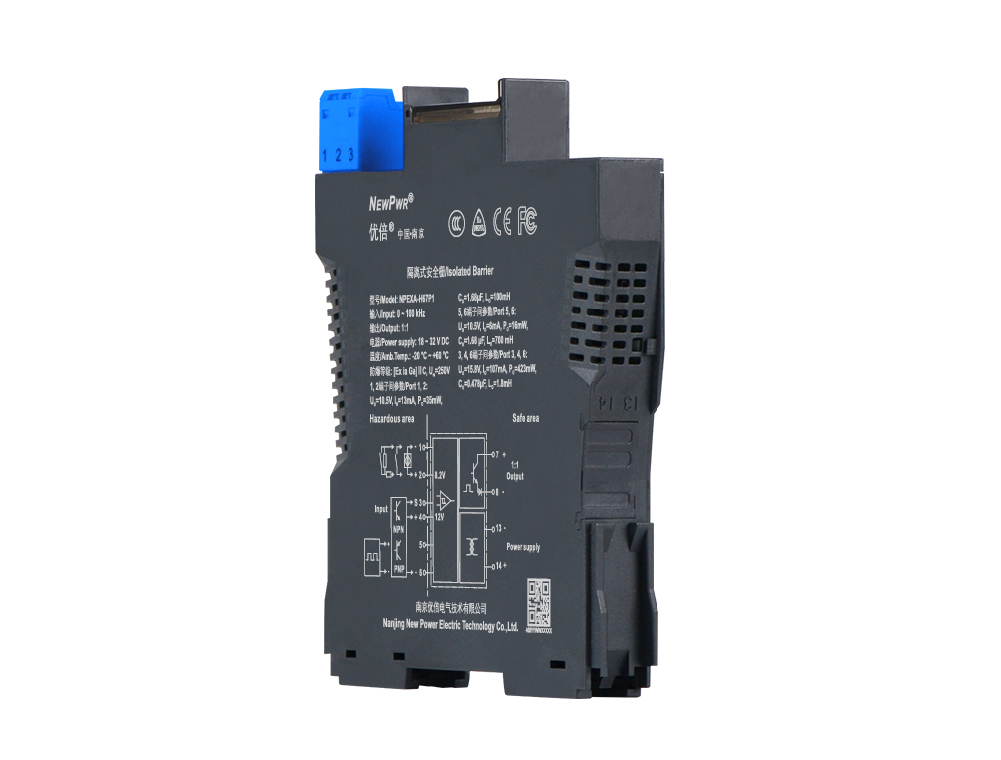

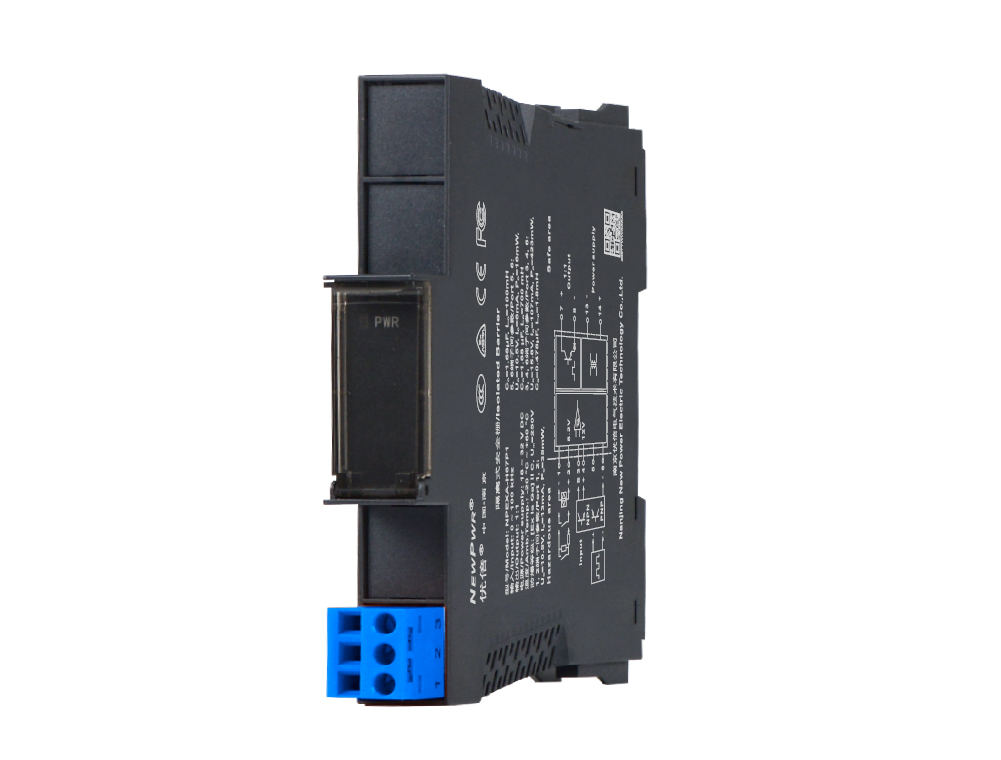

NPEXA-H67P1

频率量输入安全栅，将危险区的频率信号、NAMUR型靠近开关频率信号、三线造晶体管频率信号，经隔离转换为1：1频率信号（默认逻辑电平输出，集电极输出和发射极输出可。┦涑龅桨踩。该产品输入、输出和电源三端隔离。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输入

输出（具体型号见型谱）

通路

供电

配电

分享
NPEXA-H67P1

【主题技术】


【装置与拆卸】





安全栅装置                                                        安全栅拆卸

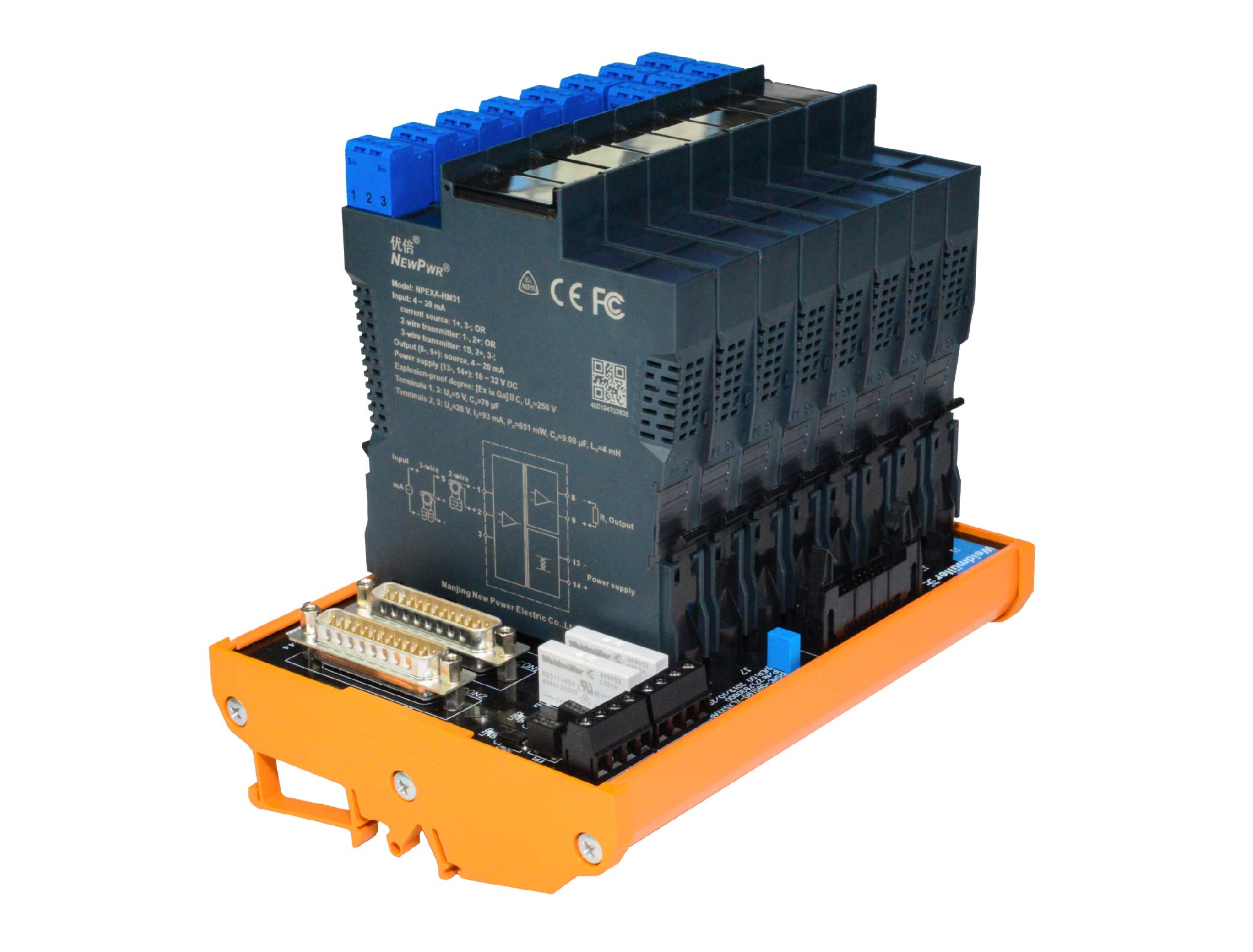

底板装置                                                          底板拆卸


【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 频率信号输入，最高允许输入电压：30V，最幼输入电平：2 V，频率领域：0 ~ 100 kHz；三线造PNP或NPN输入，传感器配电：12 V，电流：≤ 20 mA，频率领域：0 ~ 10 kHz；干接点或NAMUR开关输入，配电电压：约8.2 V，短路电流：约8 mA，频率领域：0 ~ 10 kHz
输出
输出信号 集电极输出高电平：VCC（≤ 30 V），低电平：≤ 2 V，驱动电流：≤ 10 mA；发射极输出高电平：VCC - 2 V，低电平：≤ 0.5 V，驱动电流：≤ 10 mA；逻辑电平输出（默认）高电平：9 V ≤ VH ≤ 12 V，低电平：VL ≤ 2 V，负载电阻：≥ 1 kΩ
根基参数
工作功耗 0.8 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 2500 V AC (本安端与非本安端)；≥ 500 V AC (电源与非本安端)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽15.8 mm×高121.6 mm×深104.8 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 10.5 V (1、2端子间)；10.5 V (5、6端子间) ；15.8 V (3、4、6端子间)
Io 13 mA (1、2端子间) ；6 mA (5、6端子间) ；107 mA (3、4、6端子间)
Po 35 mW (1、2端子间) ；16 mW (5、6端子间) ；423 mW (3、4、6端子间)
Co 1.68 μF (1、2端子间) ；1.68 μF (5、6端子间) ；0.478 μF (3、4、6端子间)
Lo 100 mH (1、2端子间) ；700 mH (5、6端子间) ；1.8 mH (3、4、6端子间)
