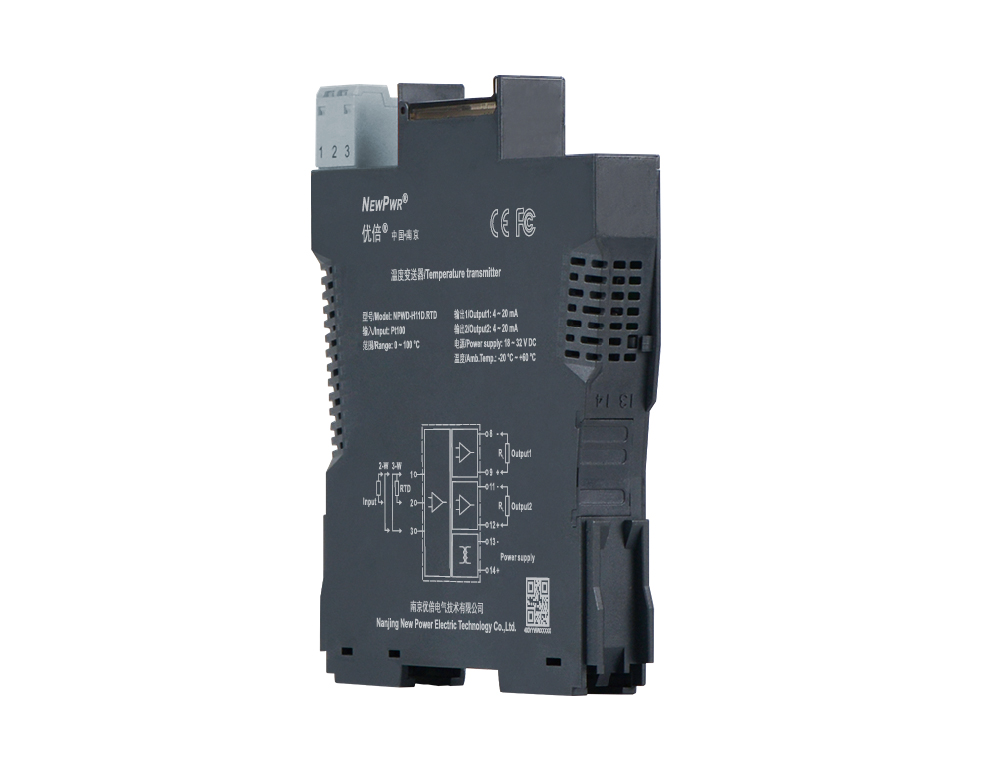

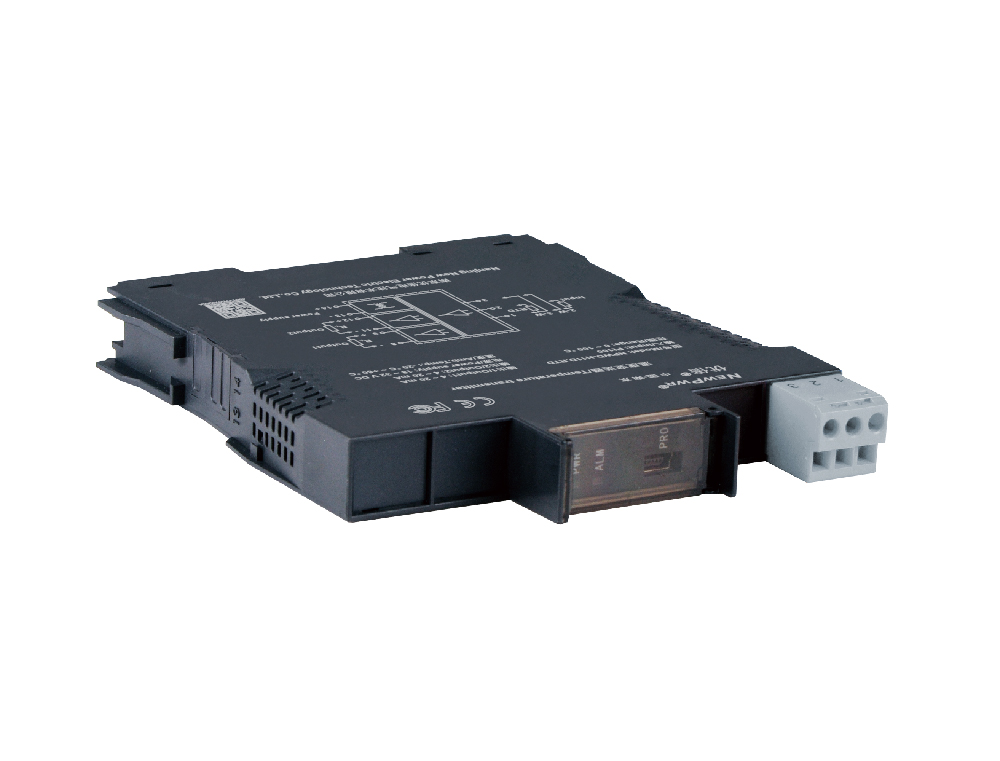

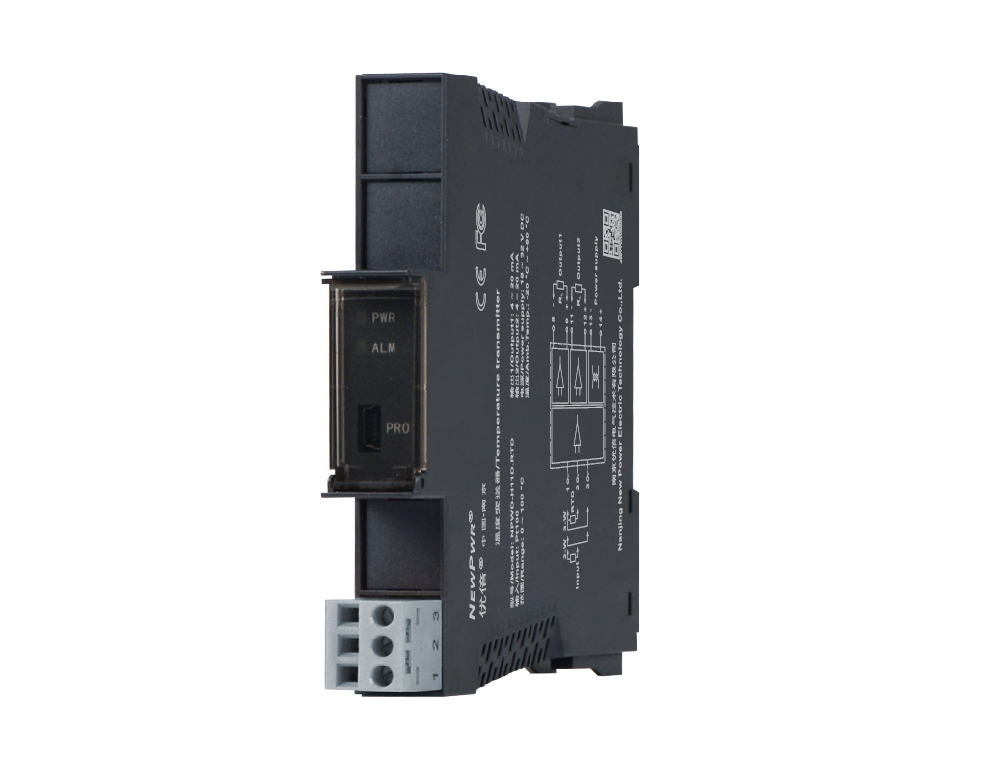

NPWD-H11D.RTD

温度变送器 ，输入热电阻信号 ，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品 ，具体型号见型谱) 。该产品输入、输出和电源三端隔离 ，拥有在线故障自诊断职能 ，能够通过PC端或手持式编程器对温怀抱程、信号类型等进行组态设置 。

输出（具体型号见型谱）

通路

供电

HART

SIL

液晶显示

防爆

分享
NPWD-H11D.RTD

【主题技术】


【装置与拆卸】





隔离器装置                                                        隔离器拆卸

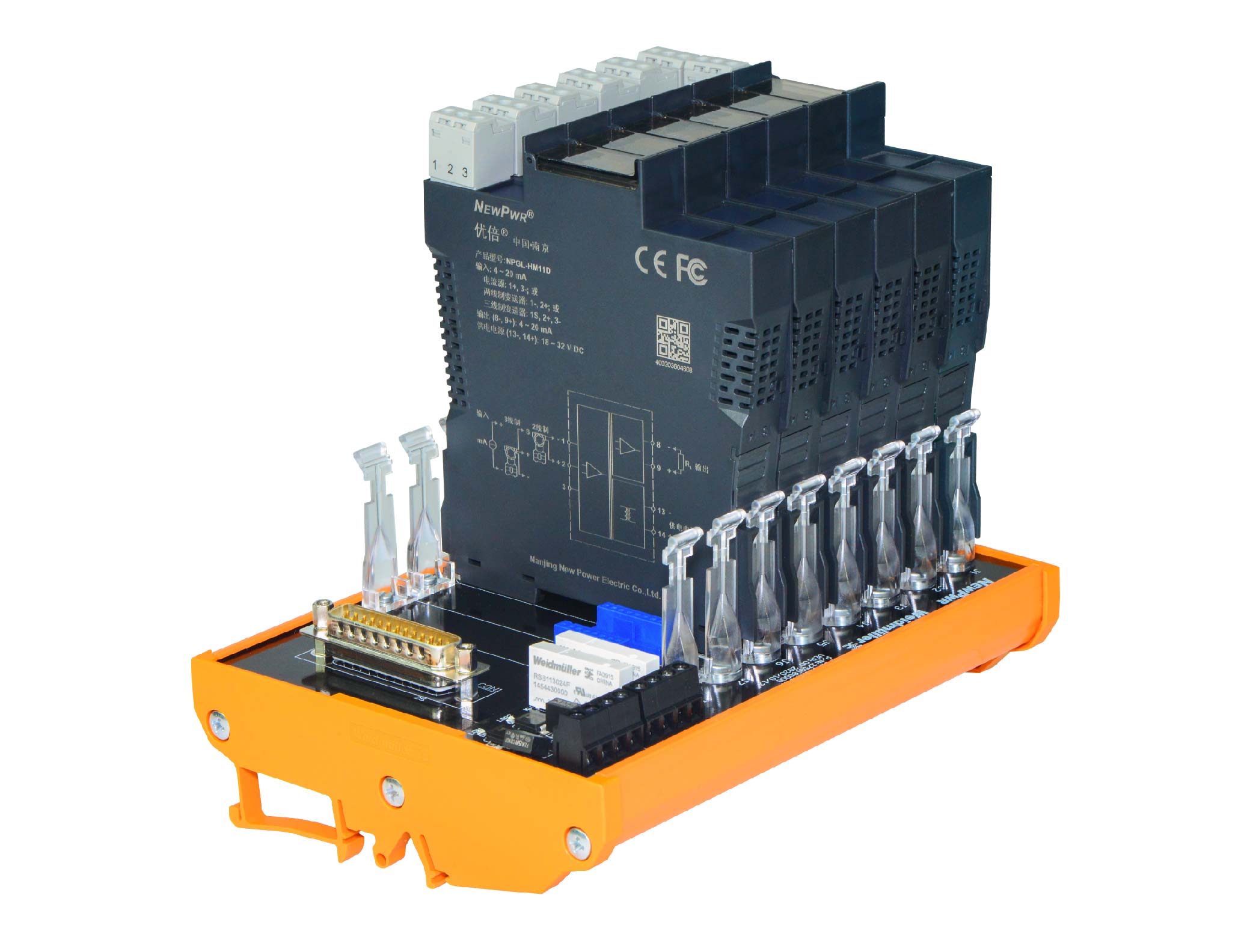

底板装置                                                          底板拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 500 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
温度漂移 0.01%F.S./℃
根基参数
响应功夫 ≤ 1 s
工作功耗 1.5 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出之间) ；≥ 500 V AC (电源/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 默认追随模式 ，能够配置为4mA~20mA NE43模式或固定输出模式 。
机械个性
衔接方式 螺钉衔接
规格尺寸 宽15.8 mm×高121.6 mm×深104.8 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
