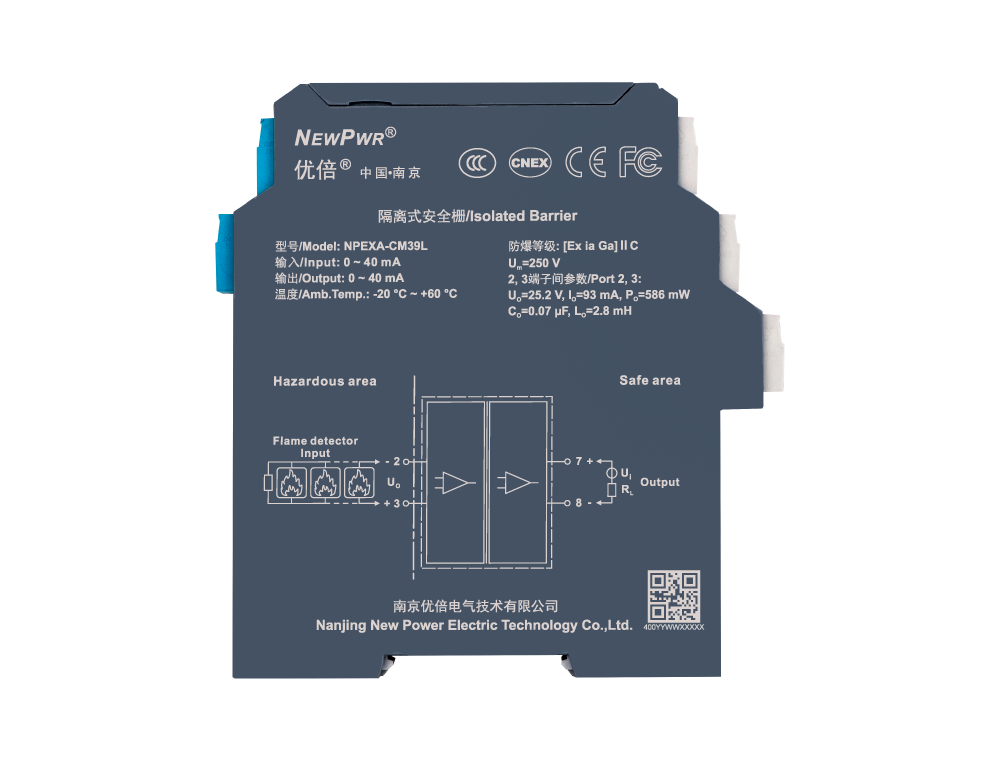

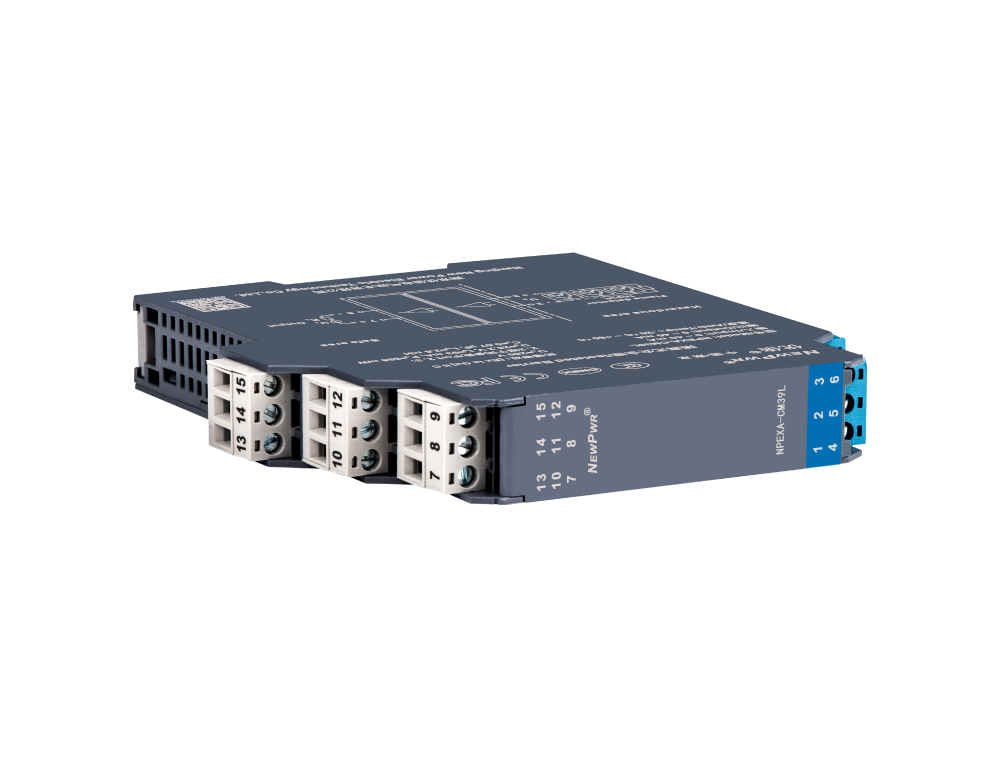

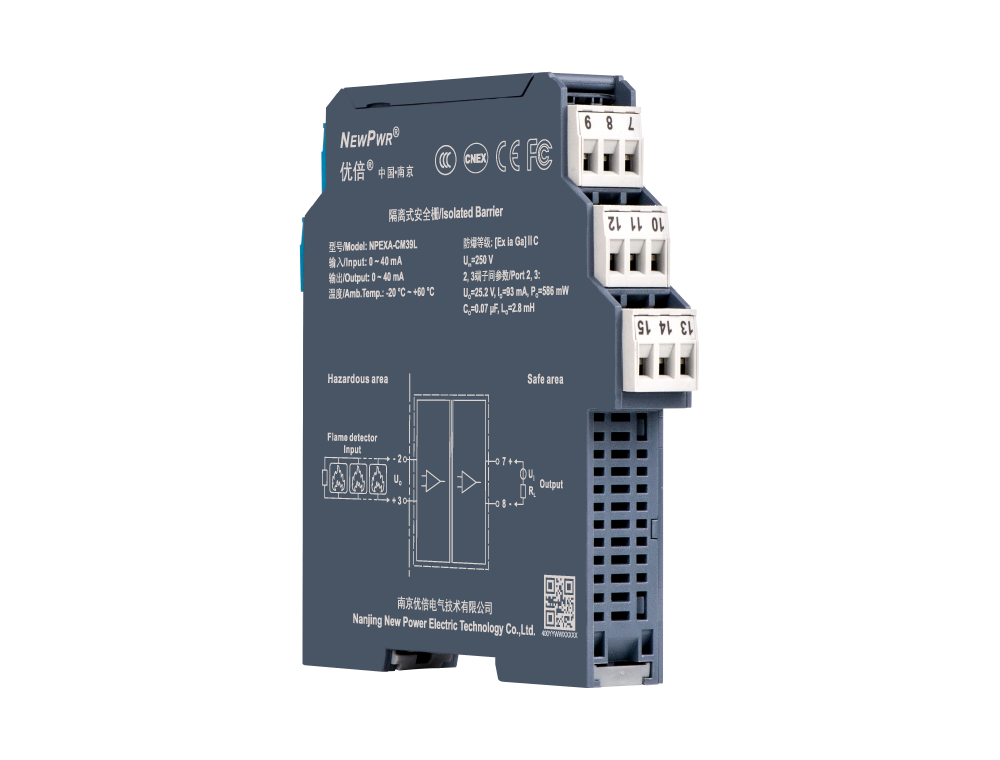

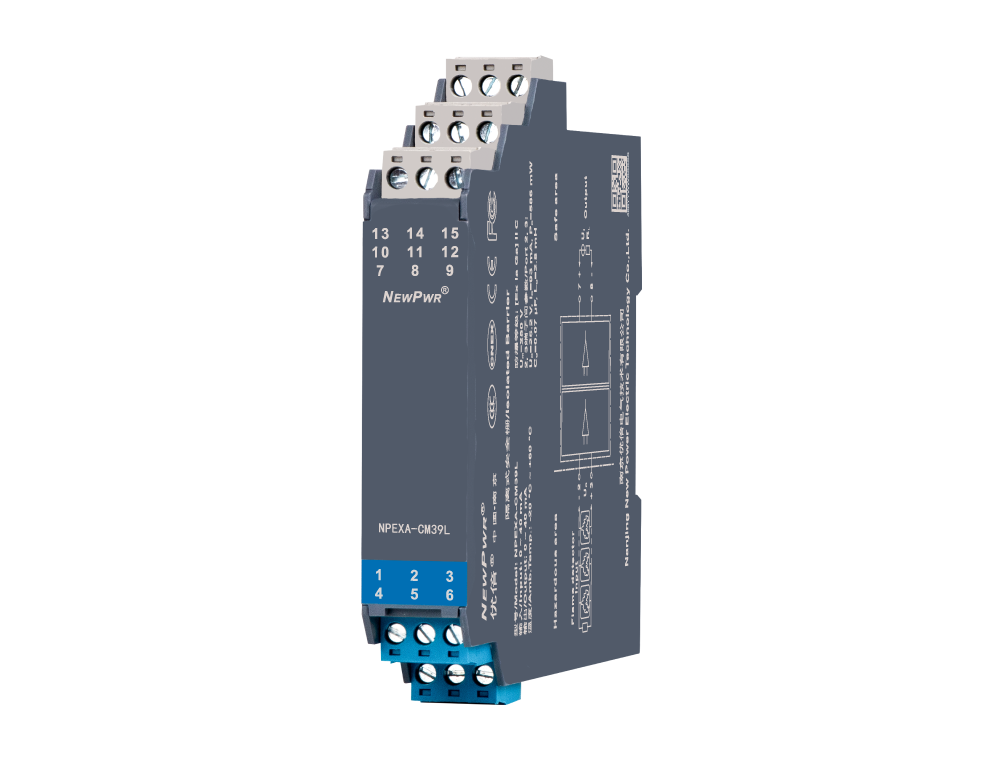

NPEXA-CM39L

向危险物的火焰、烟雾探测器提供隔离的工作电源 ，同时将火焰、烟雾探测器的电流信号（0～40mA） ，经隔离传送到安全区。该产品无需独立供电 ，输入、输出之距离离。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网
分享
NPEXA-CM39L

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 30 V DC 回路供电
输入
输入信号 0 ~ 40 mA
配电电压 Uo≥ Ui-(280+RL）×I-6, Ui≤ 24V; Uo> 18-(280+RL）×I, Ui> 24V;Ui为回路供电电压
输出
输出信号 0 ~ 40 mA
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.2 %F.S.
温度漂移 0.01 %F.S. /℃
根基参数
响应功夫 ≤ 2 ms
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 2500 V AC (本安侧与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区 ，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCS, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 25.2 V (2、3端子间)
Io 93 mA (2、3端子间)
Po 586 mW (2、3端子间)
Co 0.07 μF (2、3端子间)
Lo 2.8 mH (2、3端子间)
