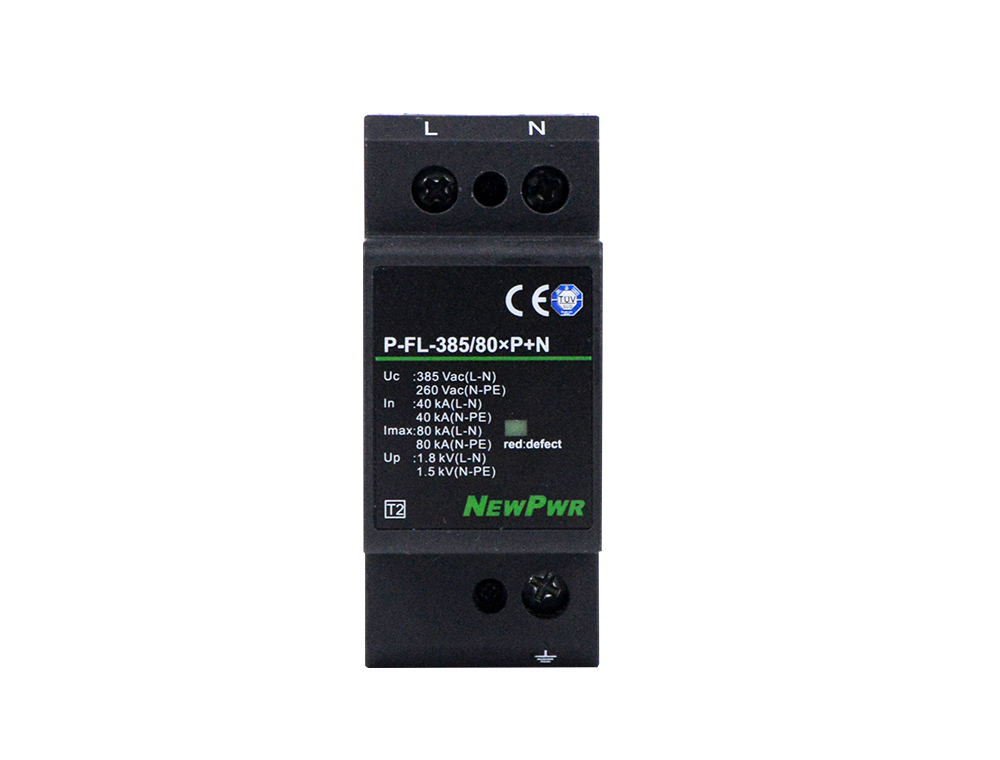

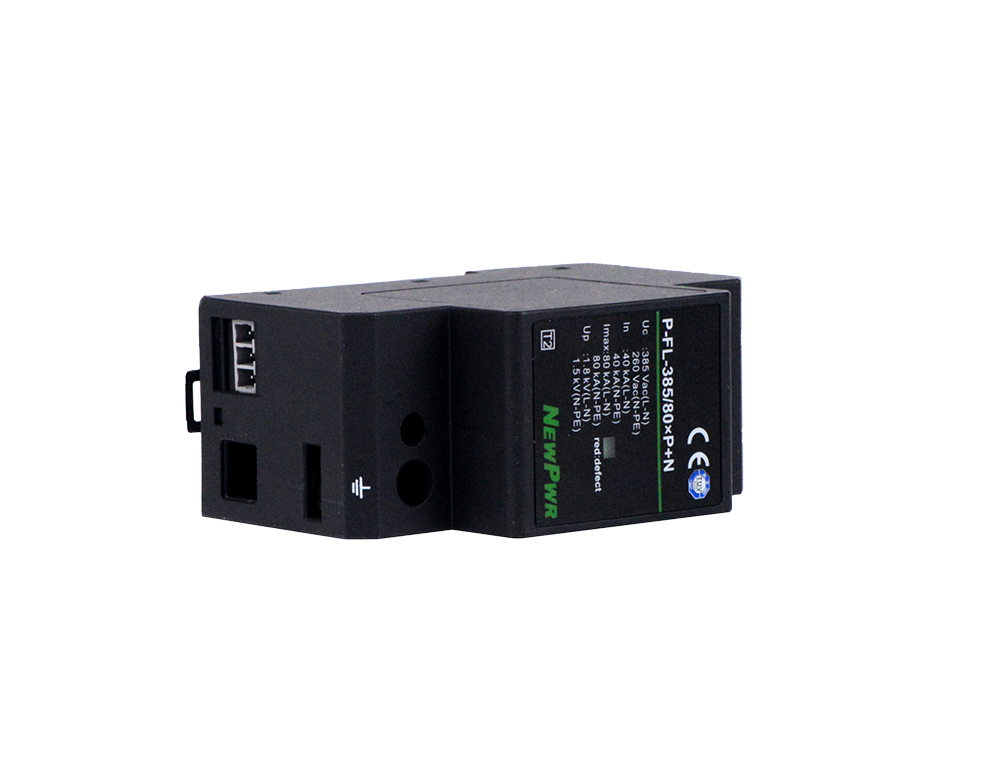

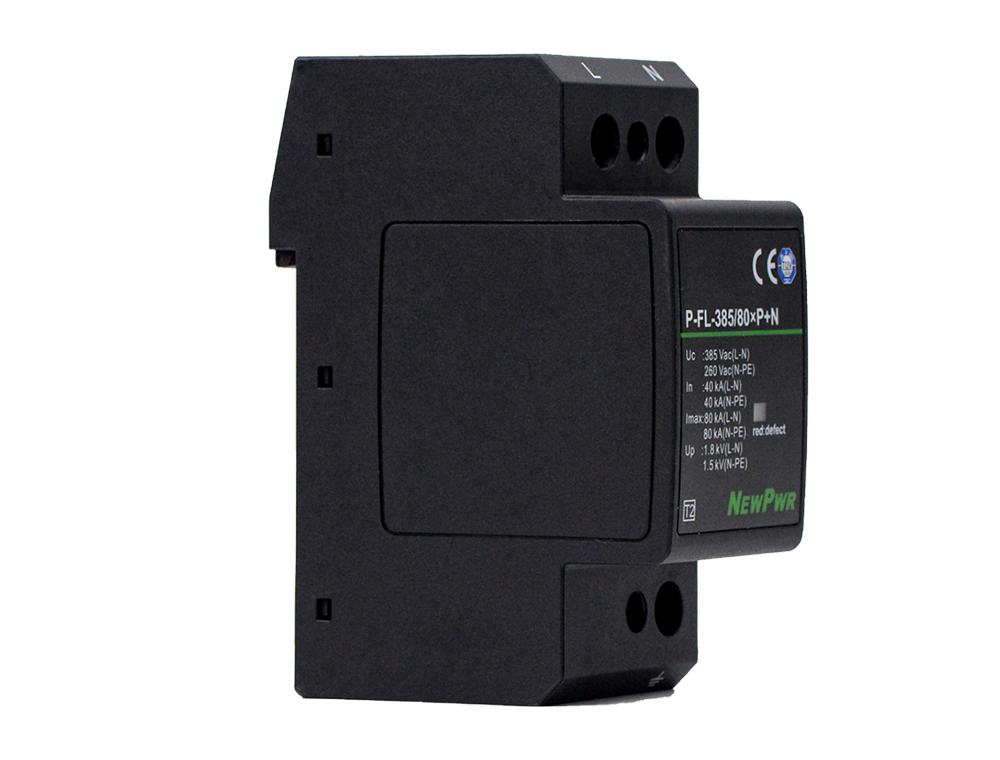

P-FL-385/80×P+N

凭据IEC和GB尺度设计，能在最短的功夫内，将被 ；は呗方尤氲鹊缥幌低持，将浪涌限度在肯定的电压 ；に，并迅速对大地开释因雷击引起的高压脉冲能量，降低各接线间的电位差，起到 ；ず蠖擞没涞缟璞傅淖饔。 用于LPZ0B区~LPZ1区及后续分区。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

类型

电压

防雷等级

最大放电电流

 ；は低忱嘈

分享
P-FL-385/80×P+N

【主题技术】


【装置与拆卸】






装置                                                                      拆卸



【技术参数】 根基参数 雷电参数 工作环境 表壳资料 故障输出 【机械个性】 机械个性 【认证信息】 认证信息
根基参数
标称电压Un 240/415 Vac
最大持续工作电压 385 Vac（L-N），260 Vac（N-PE）
响应功夫 ≤ 100 ns
雷电参数
标称放电电流In(8/20 μs) 40 kA
最大放电电流Imax(8/20 μs) 80 kA
 ；さ缪筓p 1.8 kV（L-N），1.5 kV（N-PE）
5 kA下 ；さ缪筓p 1.0 kV
最大后备熔丝 ≤125A gL/gG或SCB（P-SC-385/80×1P）
工作环境
工作温度领域 -40℃ ~+85℃
表壳资料
表壳资料 热塑料性资料
阻燃等级（UL94） V0
防护等级 IP20
故障输出
遥信触点类型 浮动切换触点（选配）
遥信触点能力 Max:125 VAC/1A，Min:5 V/1mA
工作状态/故障批示 绿/红
机械个性
表形尺寸 90 mm × 38.5 mm × 68.5mm
最幼装置导线截面积 1.5 mm2 单股线/软线
最大装置导线截面积 25 mm2 单股线/软线
装置方式 DIN 35 mm导轨装置
认证信息
测试尺度 IEC 61643-11/ EN 61643-11
产品认证 TUV，UL，CE，FCC
