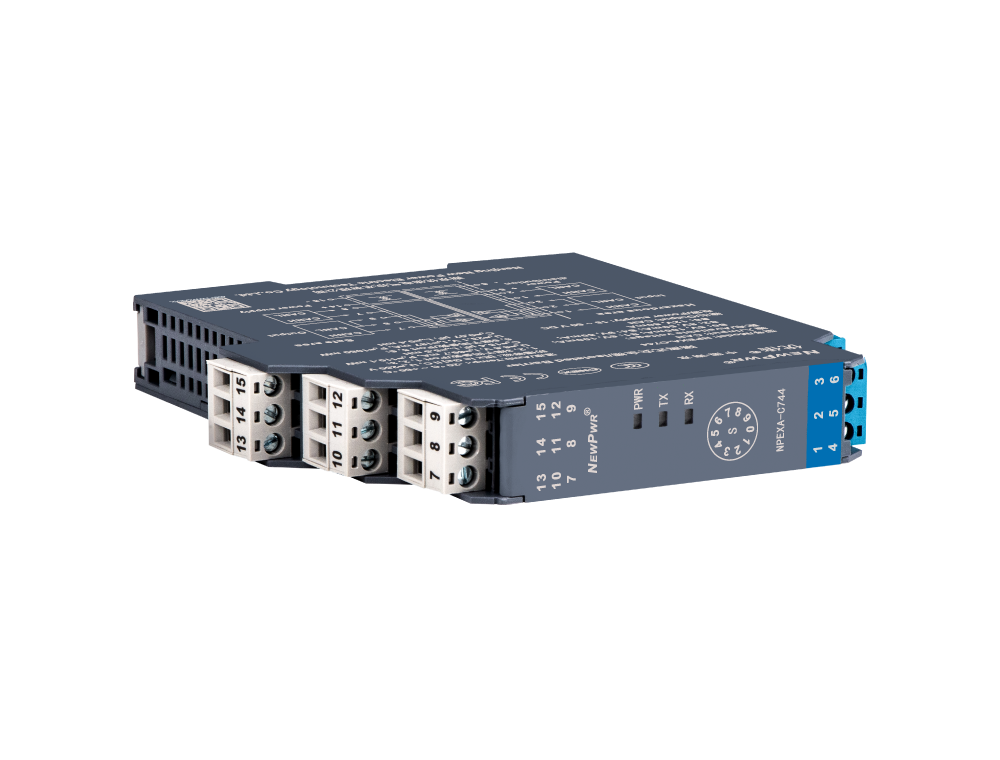

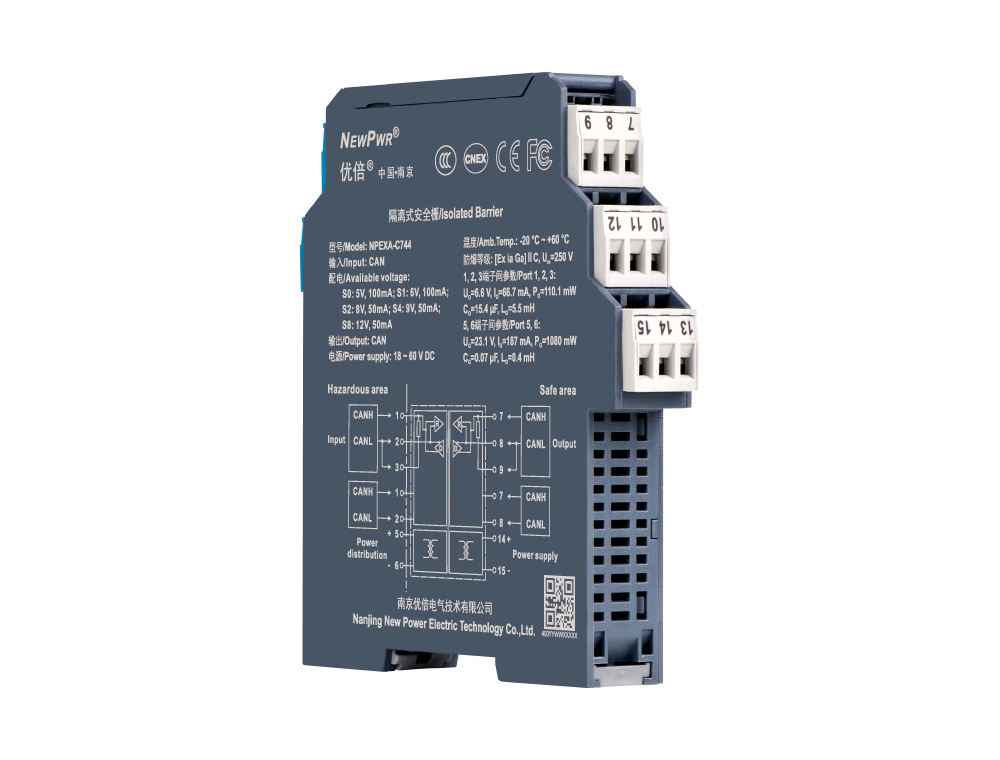

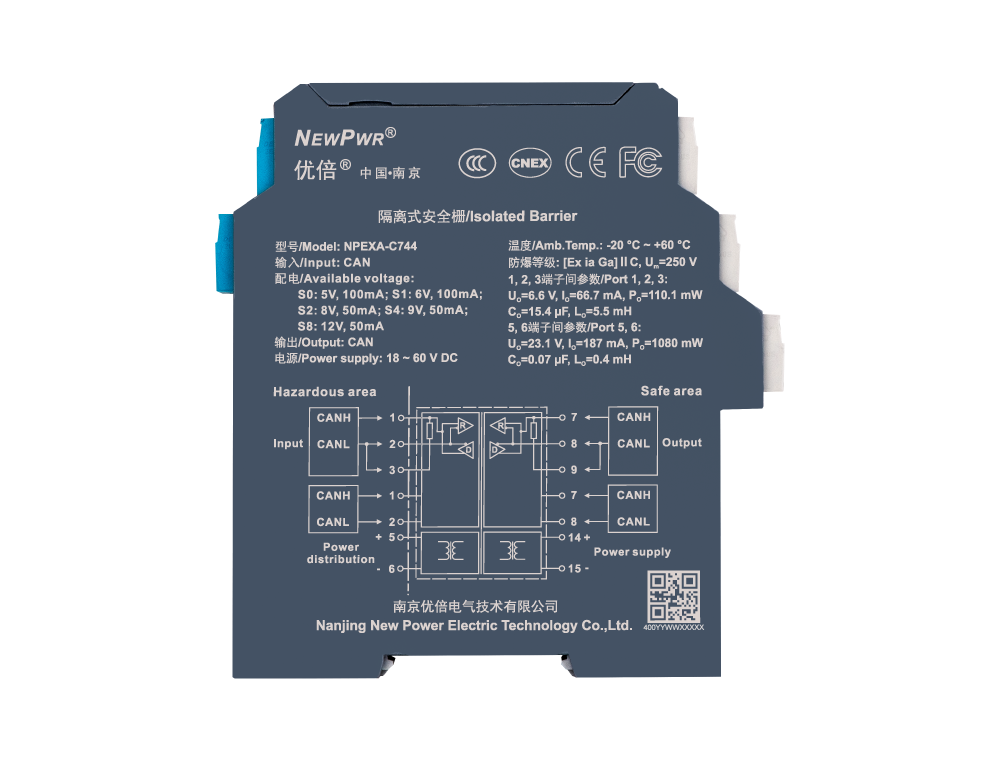

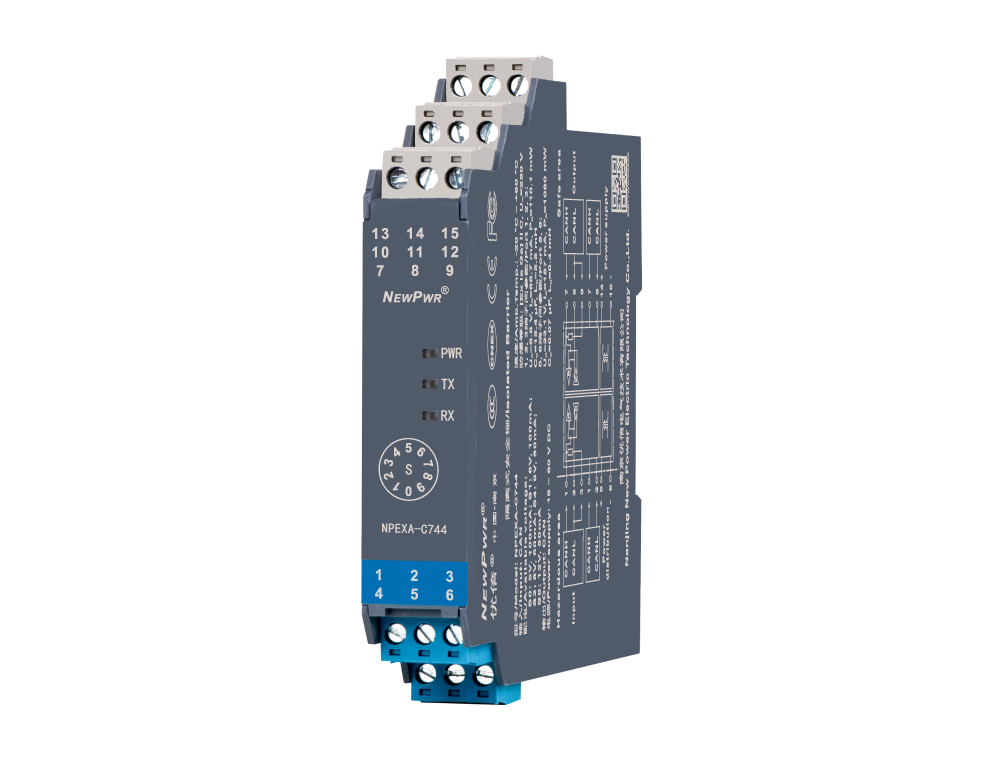

NPEXA-C744
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | CAN数字信号 |
| 配电电压 | 详见旋码设置 |
| 配电误差 | ± 10 % |
| 输出信号 | CAN数字信号 |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输延长 | ≤ 2 μs | ||
| 传输速度 | ≤ 300 kbps | ||
| 驱动能力 | ≤ 10个尺度收发器 |
| 旋码设置 | S0：5 V DC，100 mA；S1：6 V DC，100 mA；S2：8 V DC，50 mA；S4：9 V DC，50 mA；S8：12 V DC，50 mA |
| 工作功耗 | ≤ 2 W（24 V，8 V/9 V/12 V，50 mA配电时）；≤ 4 W（24 V，5 V/6 V，100 mA配电时） |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 5.88 V (1、2、3端子间)；23.1 V (5、6端子间) |
| Io | 297 mA (1、2、3端子间)；187 mA (5、6端子间) |
| Po | 437 mW (1、2、3端子间)；1080 mW (5、6端子间) |
| Co | 43 μF (1、2、3端子间)；0.07 μF (5、6端子间) |
| Lo | 0.3 mH (1、2、3端子间)；0.4 mH (5、6端子间) |
