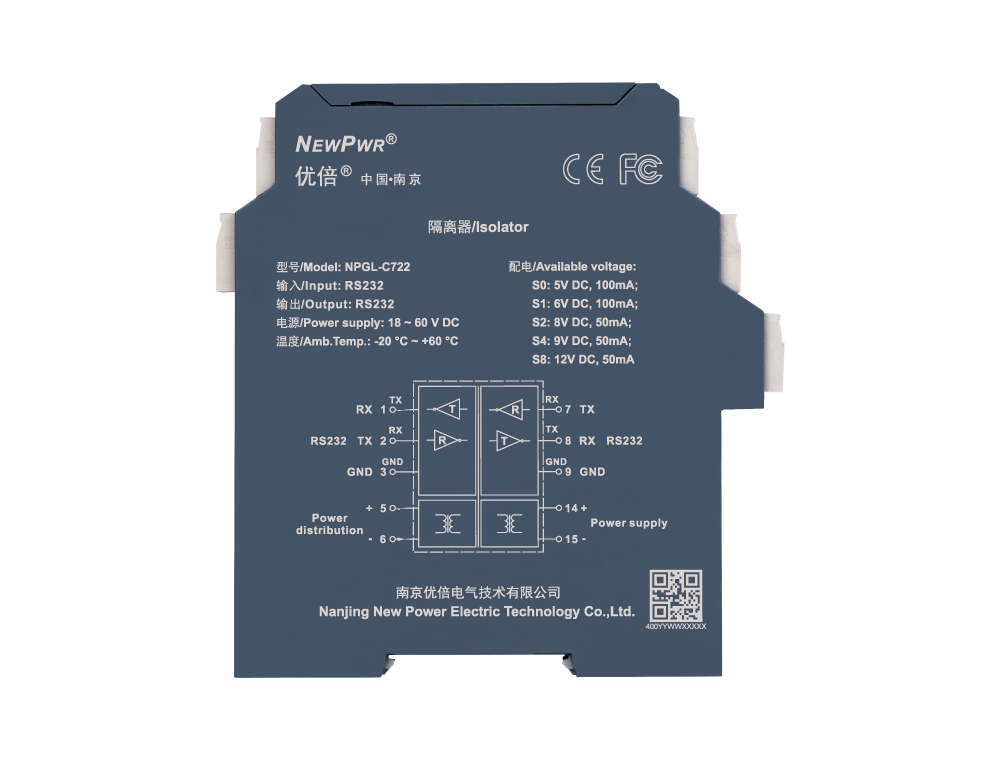

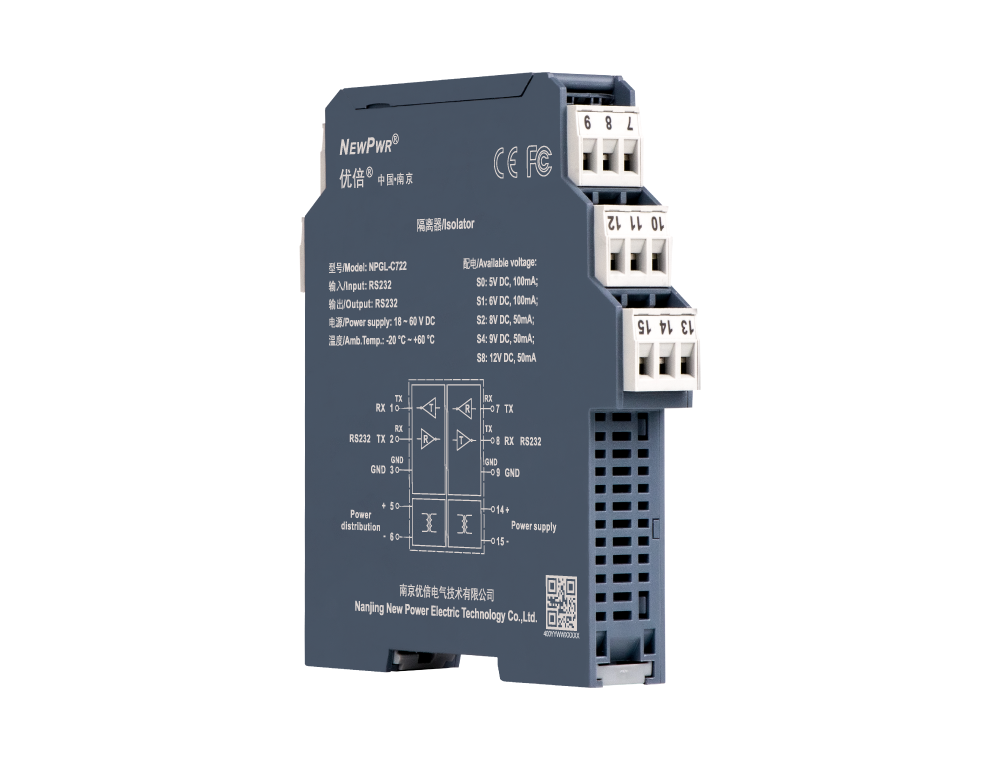

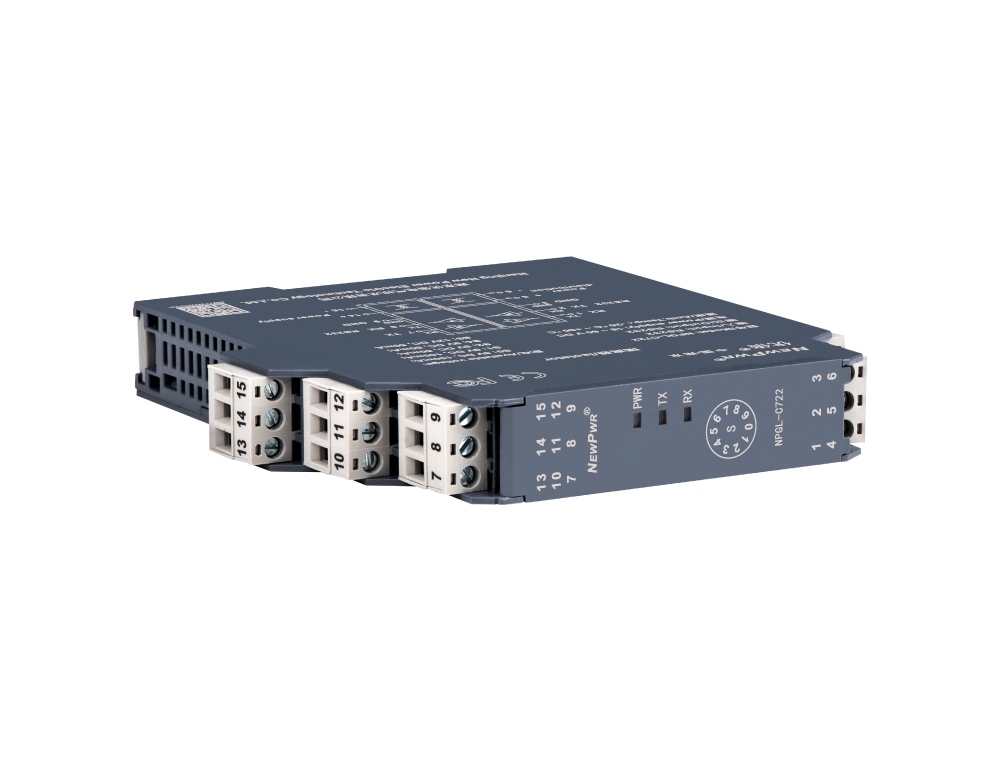

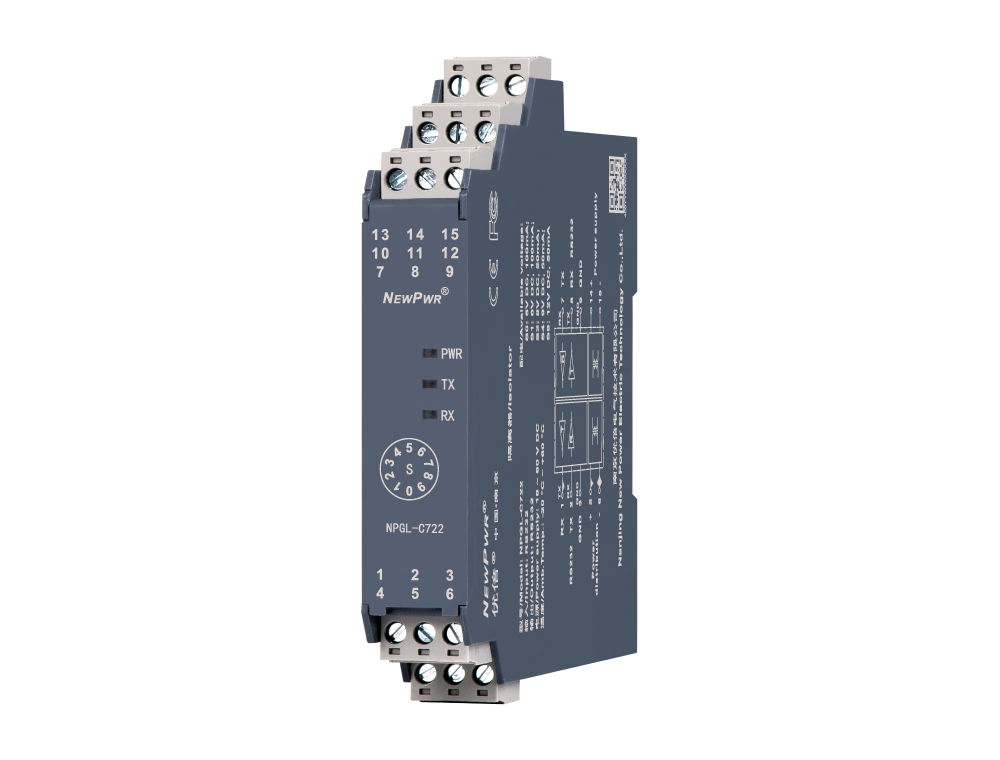

NPGL-C722

通讯输入隔离器， 输入RS-232数字信号， 经隔离输出RS-232数字信号进行双向通讯，同时向现场仪表提供隔离电源。该产品必要独立供电，输入、输出和电源三端隔离。

输入

输出

通路

供电

配电

分享
NPGL-C722

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS232
配电电压 详见旋码设置
配电误差 ± 10 %
输出
输出信号 RS232
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输延长 ≤ 5 μs
传输速度 ≤ 56 kbps
根基参数
旋码设置 S0：5 V DC，100 mA；S1：6 V DC，100 mA；S2：8 V DC，50 mA；S4：9 V DC，50 mA；S8：12 V DC，50 mA
工作功耗 ≤ 2 W（24 V，8 V/9 V/12 V，50 mA配电时）；≤ 3.5 W（24 V，5 V/6 V，100 mA配电时）
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
