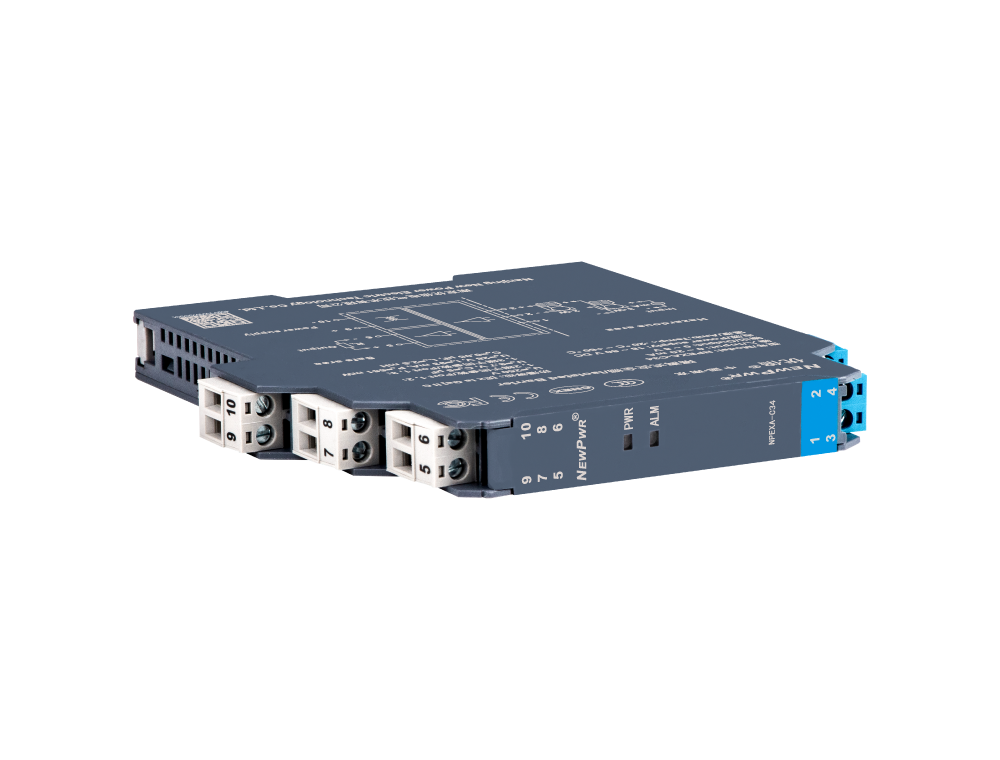

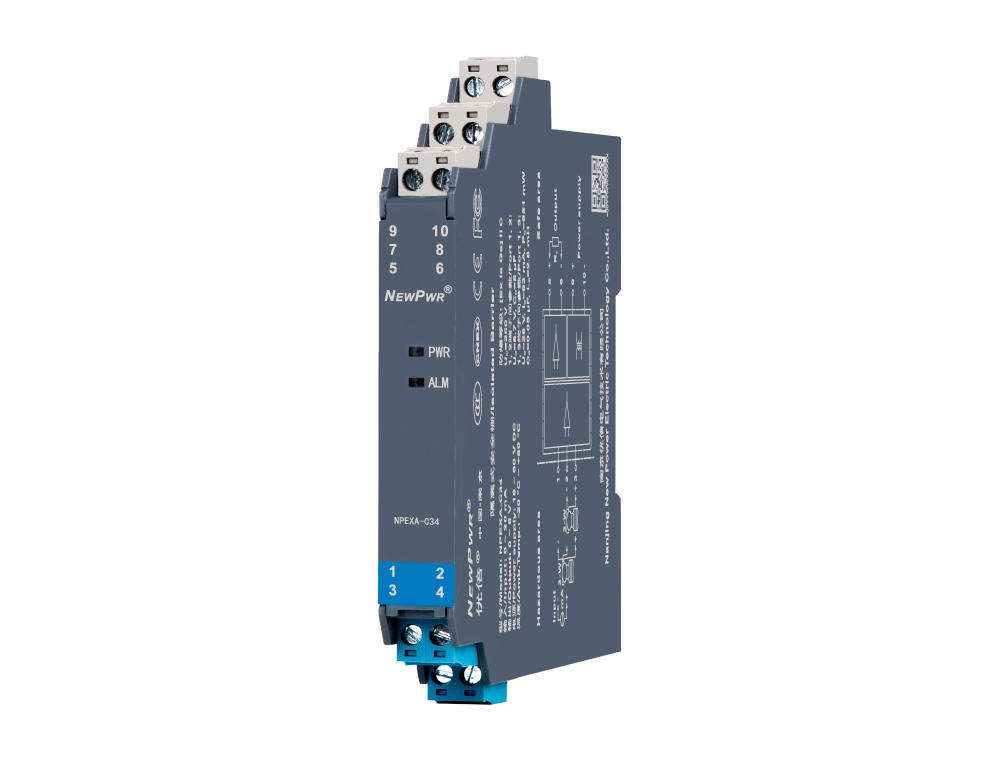

NPEXA-C34

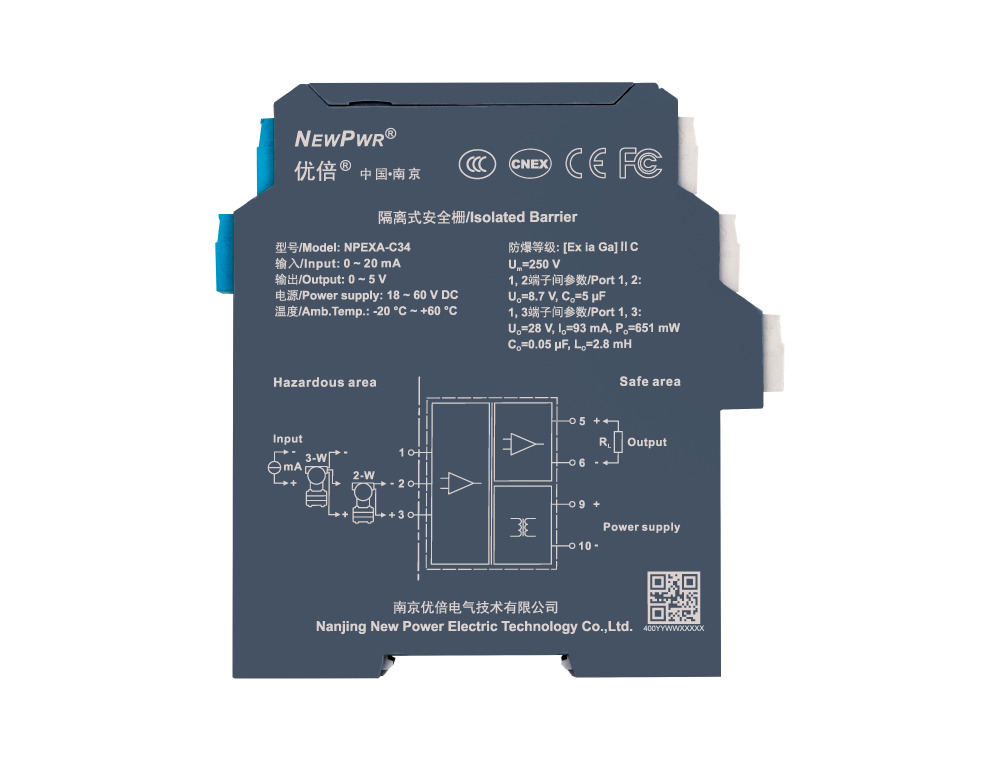

电流检测端安全栅，将危险区的2线造、3线造变送器或电流源信号，经隔离转换为0~5V电压信号输出到安全区(其他输出信号类型产品，具体型号见型谱)。该产品必要独立供电，输入、输出和电源三端隔离，拥有在线故障自诊断职能Ｄ芄煌ü齈C端或手持编程器对信号类型、信号故障时输出模式进行组态设置。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输入

输出（具体型号见型谱）

通路

供电

HART

分享
NPEXA-C34

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 直流电流信号
输入阻抗 ≤ 100 Ω
配电电压 开路电压≤ 26 V，20 mA时输出电压≥ 16 V
输出
输出信号 0 ~ 5V
允许负载 RL ≥20kΩ
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 1.5 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下，无论输入信号出现何种故障状态，在满量程领域内输出均追随输入信号变动 (4 ~ 20 mA输入断线或短路之表，此时输出0 V)，但最大不超出输出量程上限的110%
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 8.7 V (1、2端子间)；28 V (1、3端子间)
Io 93 mA (1、3端子间)
Po 651 mW (1、3端子间)
Co 5 μF (1、2端子间)；0.07 μF (1、3端子间)
Lo 4.2 mH (1、3端子间)
