16916512857027l00hi 16916512924975h5rik

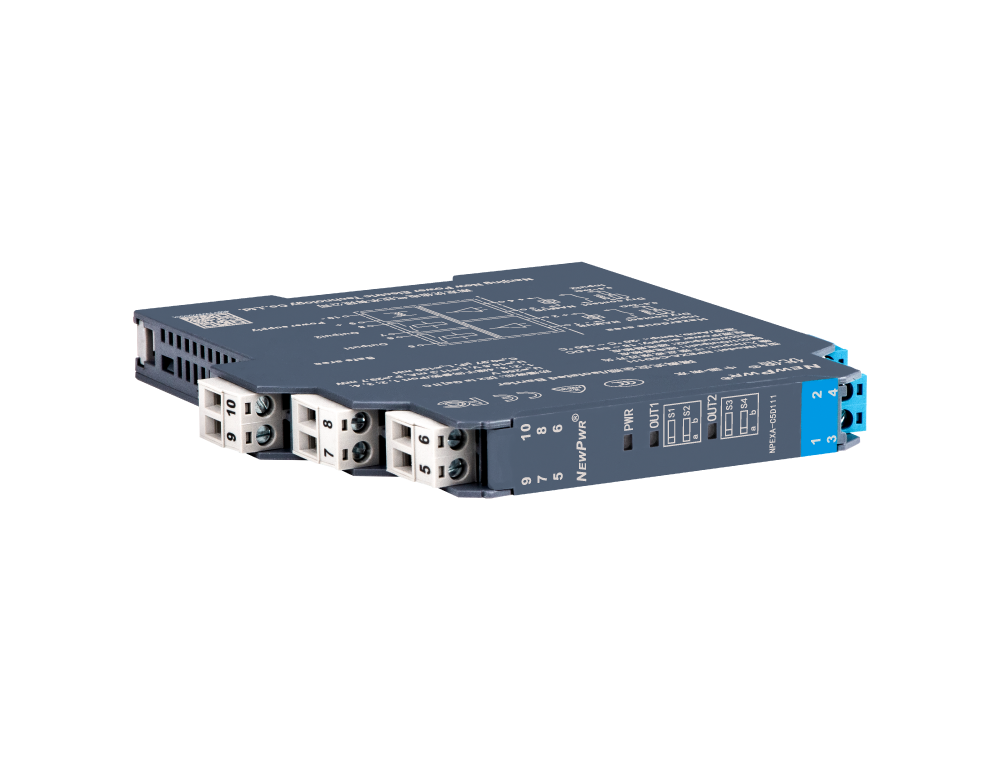

NPEXA-C5D111

开关量输入，继电器输出安全栅，将危险区的干接点或NAMUR型靠近开关信号，经隔离输出继电器触点到安全区？赏üβ肟豐1、S3设置CH1和CH2的输出和输入同相或反相逻辑节造（默认同相），拨码开关S2、S4设置CH1和CH2的线路故障监测开启或关关（默认开启，线路故障时LED闪动）。该产品必要独立供电，输入、输出和电源三端隔离。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输入

输出

通路

供电

LFD

分享

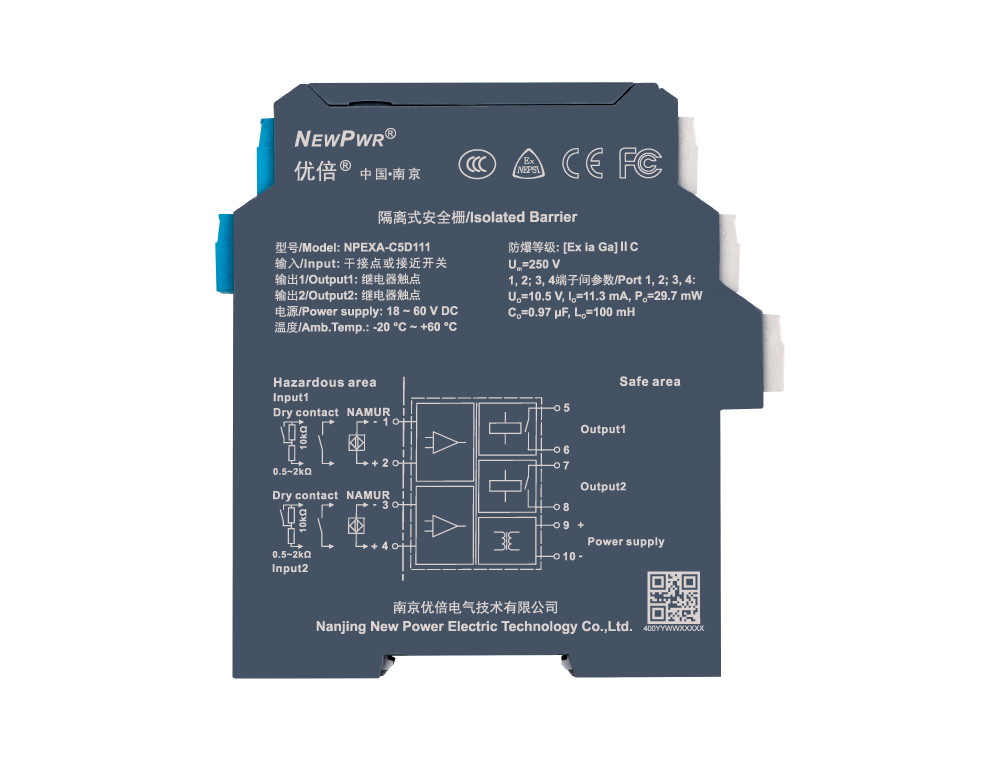

NPEXA-C5D111

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或NAMUR靠近开关
输出
输出信号 继电器触点
允许负载 250 V AC/2 A或30 V DC/2 A
根基参数
开关个性 输入电流＞ 2.1 mA，输出继电器关合，通路批示灯黄色长亮；输入电流＜ 1.2 mA，输出继电器断开，通路批示灯黄色熄灭
开关寿命 ＞ 10万次
开关频率 ＜ 10 Hz
拨码设置 S1→a：输出1和输入1同相；S1→b：输出1和输入1反相；S2→a：启用CH1线路故障监测职能；S2→b：关关CH1线路故障监测职能；S3→a：输出2和输入2同相；S3→b：输出2和输入2反相；S4→a：启用CH2线路故障监测职能；S4→b：关关CH2线路故障监测职能
响应功夫 ＜ 20 ms
工作功耗 1 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
状态描述
线路故障 输入电流≤ 50 μA，判断输入断线，输出继电器断开；输入电流≥ 6.5 mA，判断输入短路，输出继电器断开，通路批示灯红色闪动
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCS, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 10.5 V (1、2端子间；3、4端子间)
Io 11.3 mA (1、2端子间；3、4端子间)
Po 29.7 mW (1、2端子间；3、4端子间)
Co 0.97 μF (1、2端子间；3、4端子间)
Lo 100 mH (1、2端子间；3、4端子间)
