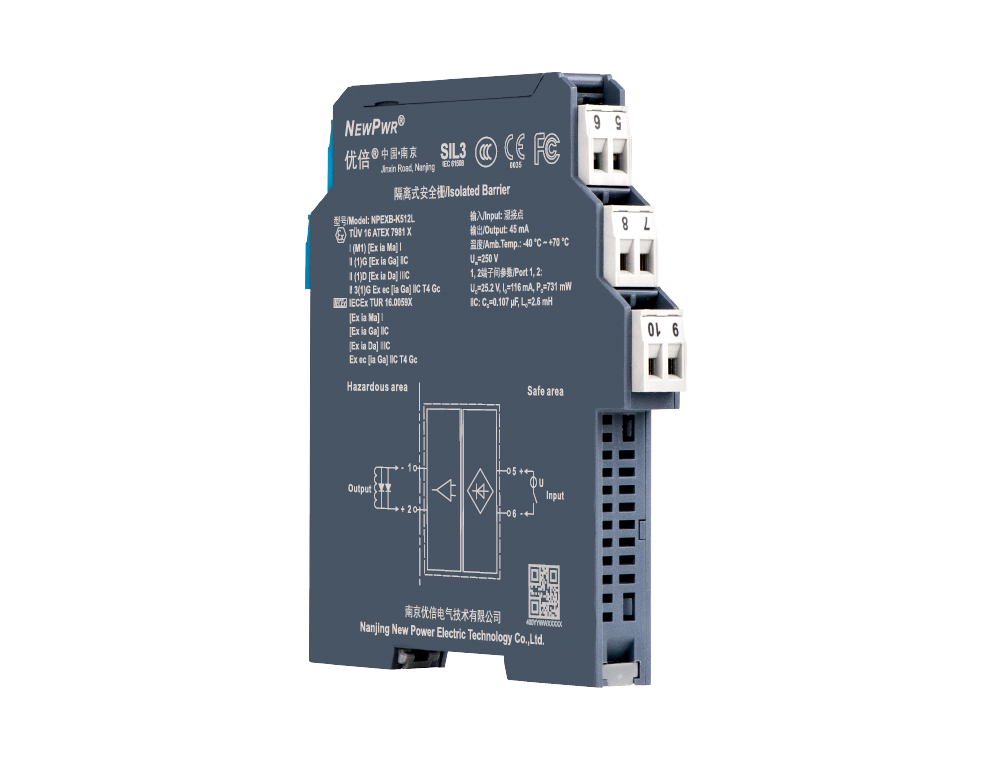

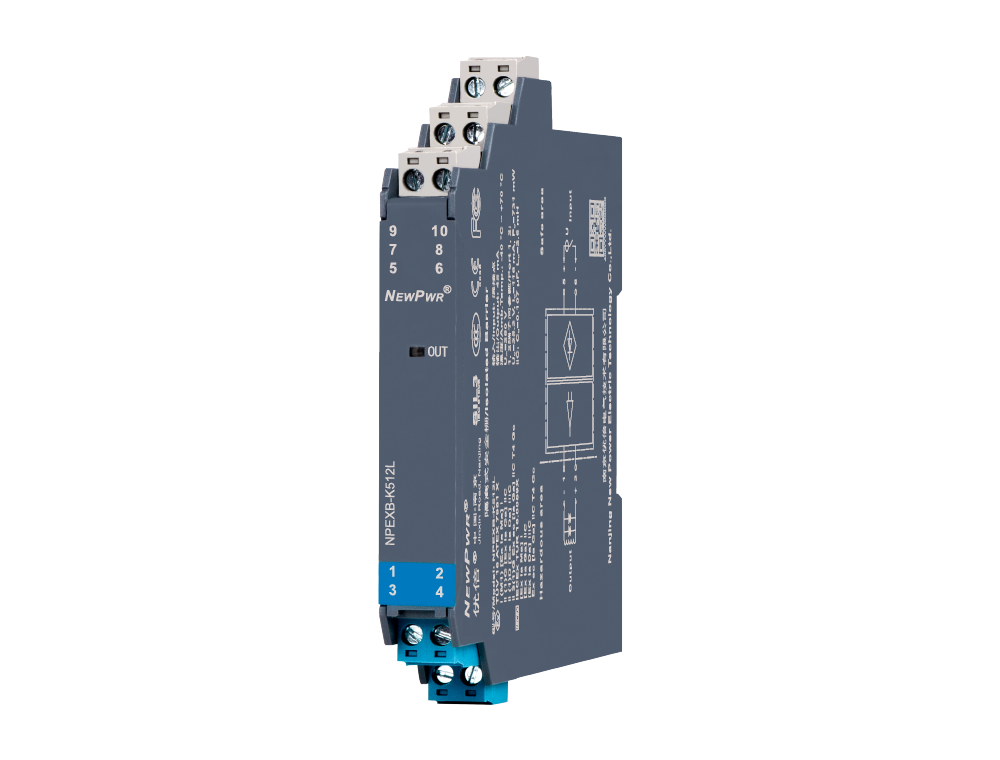

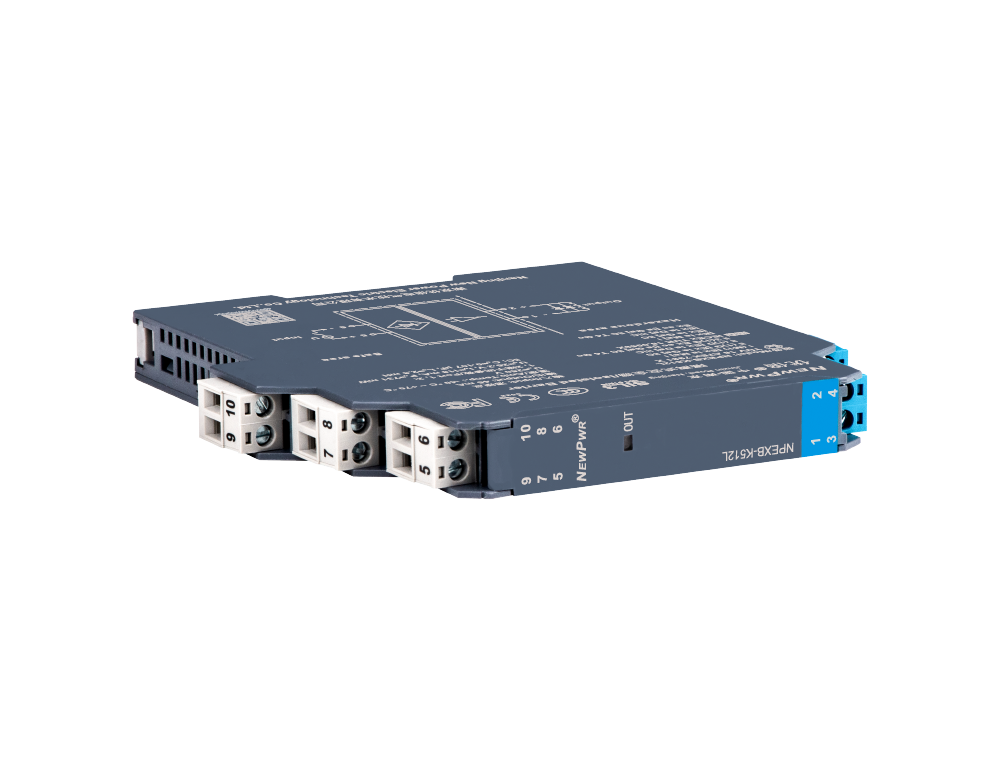

NPEXB-K512L

开关量输出型安全栅，通过湿接点节造安全区的电源，驱动危险区的本安幼功率设备。如电磁阀、声光报警器等本安设备。该产品安全等级达到SIL3要求，回路供电，输入、输出之距离离。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输入

输出

通路

供电

分享
NPEXB-K512L

【主题技术】


【装置与拆卸】






装置                                                                      拆卸


【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 20 ~ 30 V DC 回路供电
输入
输入信号 湿接点
输出
输出电压 ＞ 11.25 V DC
输出电流 ≤ 45 mA
开路电压 21.6 V DC
根基参数
响应功夫 ＜ 20 ms
工作功耗 1.4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -40 ℃ ~ +70 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区时，可衔接0区、1区、2区 ；?、?A、?B、?C、ⅢC ；T4 ~ T6危险区的本安设备。装置于2区时，请遵守说明书中的特殊装置要求
状态描述
安全状态 输出掉电（＜ 1 V,＜ 1 mA）
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 ATEX, IECEx, SIL, CCC
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL3
λS (1 FIT=10-9/h) 246.609 FIT
λDU (1 FIT=10-9/h) 2.191 FIT
λDD (1 FIT=10-9/h) 13.273 FIT
λTOTAL (1 FIT=10-9/h) 262.448 FIT
SFF ＞ 90%
PFDavg(T1=1Y) 9.6E-06
PFH 2.19E-09 1/h
防爆等级 [Ex ia Ma] Ⅰ、[Ex ia Ga] ⅡC、[Ex ia Da] ⅢC、Ex ec [ia Ga] ⅡC T4 Gc
最高电压（Um） 250 V
Uo 25.2 V (1、2端子间)
Io 116 mA (1、2端子间)
Po 731 mW (1、2端子间)
Co (?C) 0.107 μF (1、2端子间)
Lo (?C) 2.6 mH (1、2端子间)
