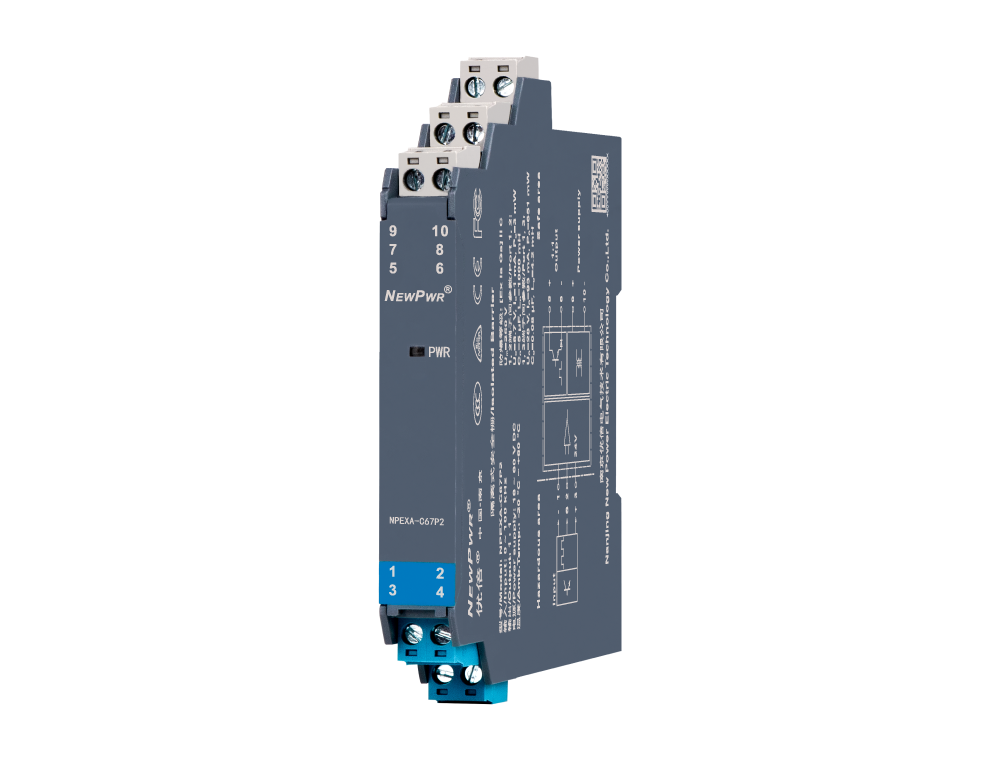

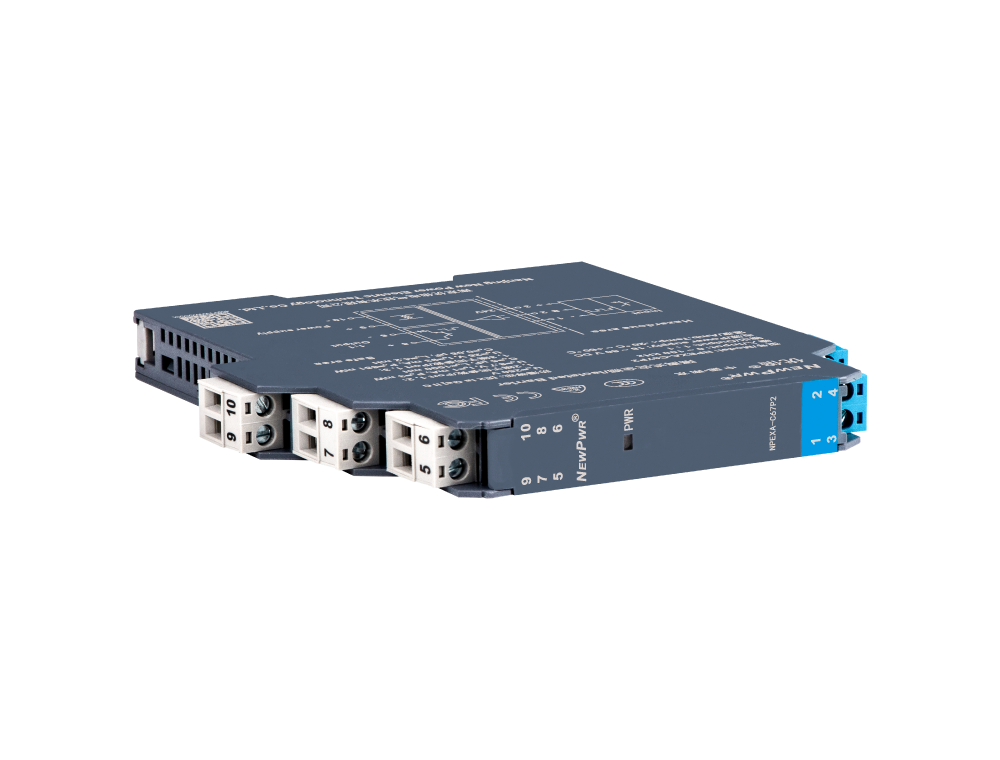

NPEXA-C67P2

频率量输入安全栅 ，将危险区的频率脉冲信号 ，经隔离转换为1：1频率信号（默认逻辑电平输出 ，集电极输出和发射极输出可。┦涑龅桨踩。该产品必要独立供电 ，输入、输出和电源三端隔离。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输入

输出（具体型号见型谱）

通路

供电

配电

分享
NPEXA-C67P2

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：0 ~ 2 V ，高电平：4 ~ 30 V（接受客户定造）
配电电压 24 V DC ，20 mA时输出电压≥ 16 V
输出
输出信号 集电极输出高电平：VCC（≤ 30 V） ，低电平：≤ 2 V ，驱动电流：≤ 10 mA ；发射极输出高电平：VCC - 2 V ，低电平：≤ 0.5 V ，驱动电流：≤ 10 mA ；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V ，低电平：VL ≤ 2 V ，负载电阻：≥ 2 kΩ
根基参数
工作功耗 0.9 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧) ；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区 ，可衔接0区、1区、2区 ；ⅡA、ⅡB、ⅡC ；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置

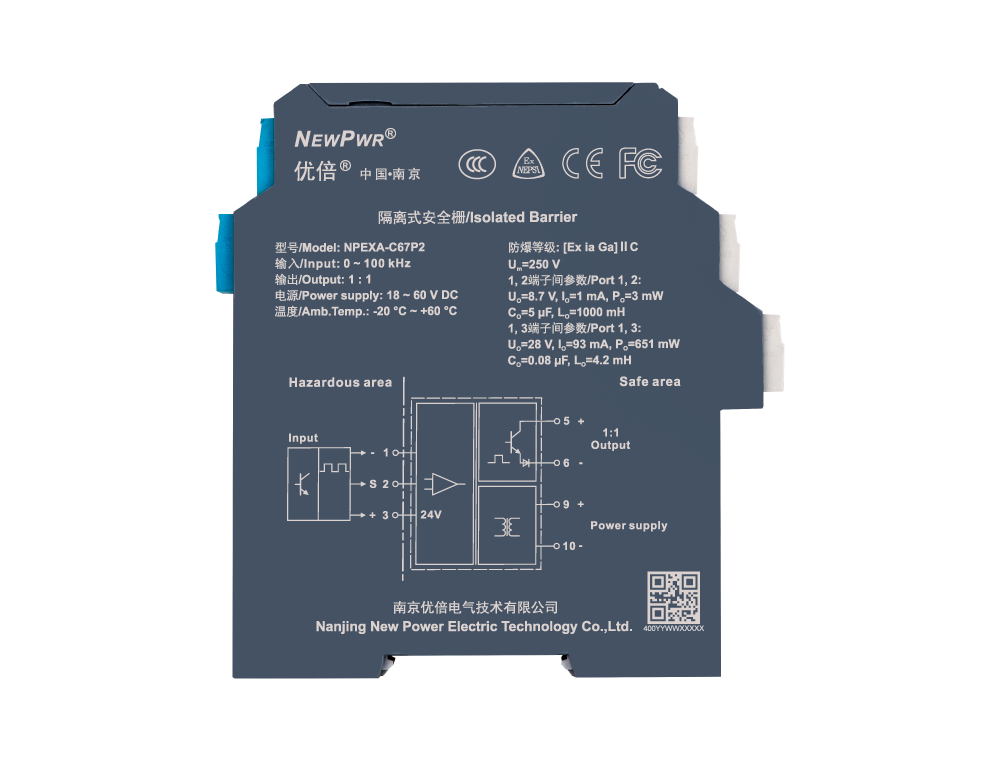

认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 8.7 V (1、2端子间) ；28 V (1、3端子间)
Io 1 mA (1、2端子间) ；93 mA (1、3端子间)
Po 3 mW (1、2端子间) ；651 mW (1、3端子间)
Co 5 μF (1、2端子间) ；0.08 μF (1、3端子间)
Lo 1000 mH (1、2端子间) ；4.2 mH (1、3端子间)
