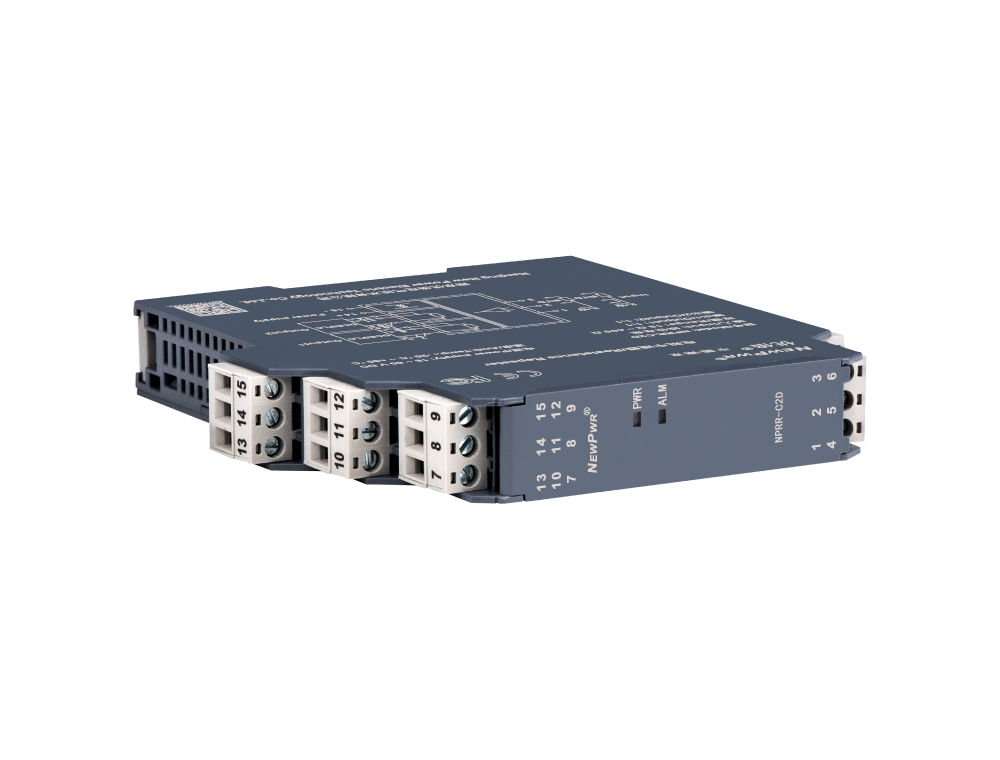

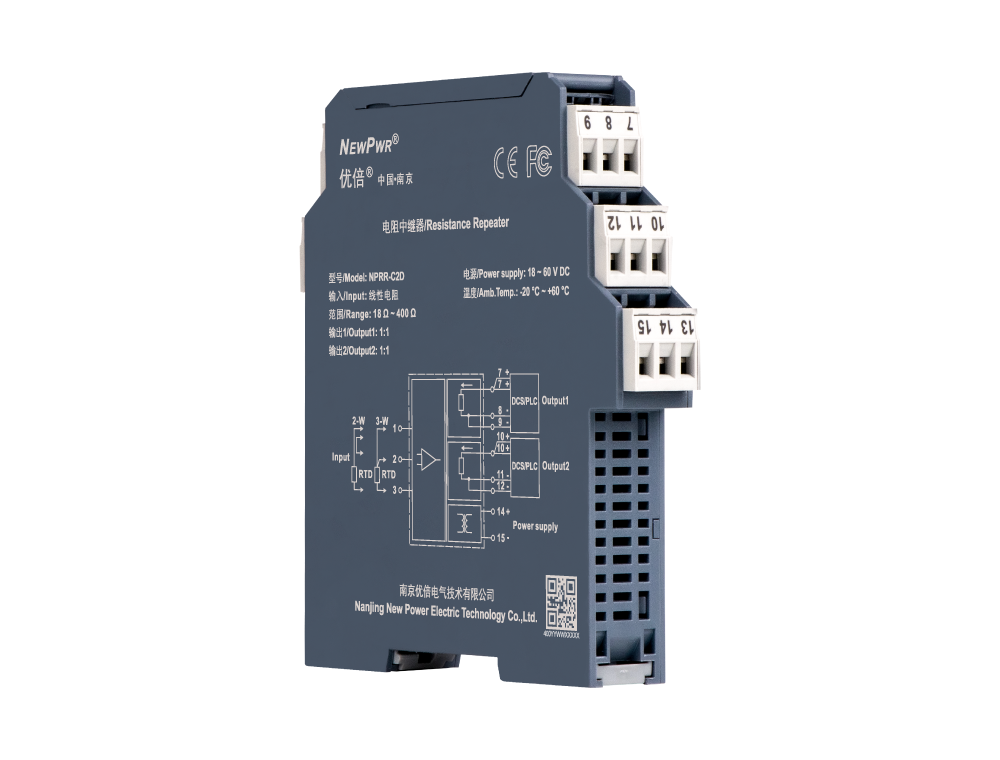

NPRR-C2D

电阻中继器，将电阻信号，经隔离输出1：1电阻信号 。该产品必要独立供电，输入、输出和电源三端隔离 。

输入

输出（具体型号见型谱）

通路

供电

分享
NPRR-C2D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 18 ~ 400 Ω
引线电阻 ≤ 20 Ω/线
输出
输出信号 1 : 1
激励电流 0.1 ~ 10 mA
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 激励电流0.5 ~ 10 mA，精度±0.1 %F.S.或＜ 0.2 Ω (取最大值)；电阻传输精度随激励电流减幼而降落
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 0.4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 在用户不出格指明的情况下，无论输入信号出现何种故障状态，在满量程领域内输出均追随输入信号变动 (断线之表，断线输出约16 Ω)，但最大不超出430 Ω
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
