NTM801

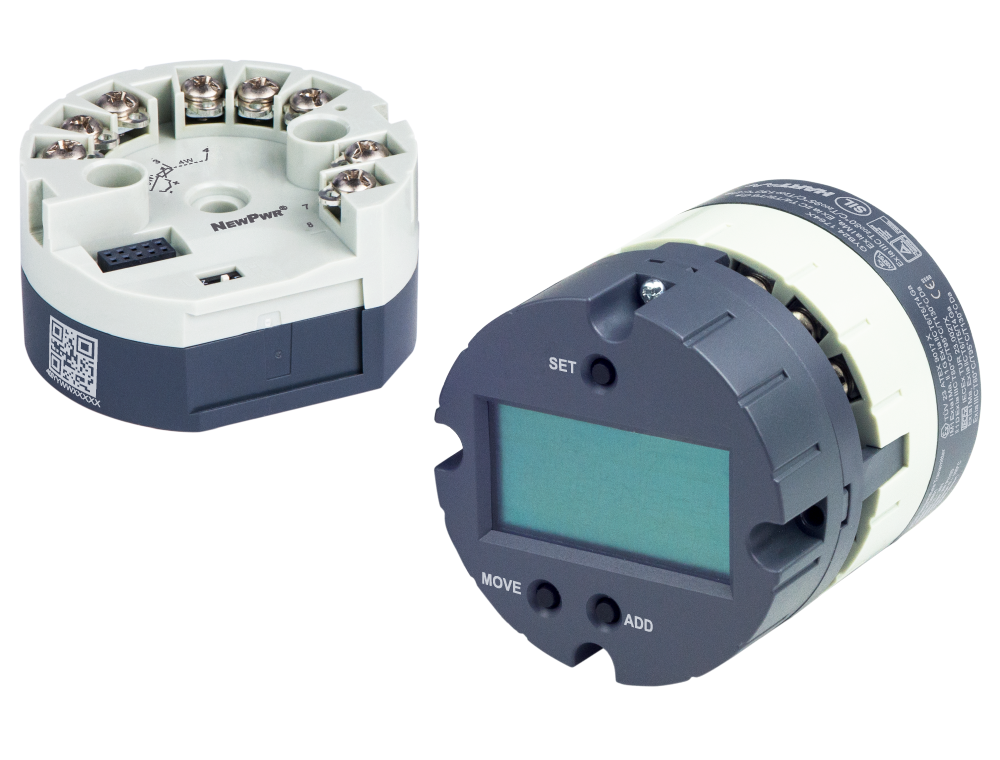

温度变送？，输入热电偶、热电阻、毫伏、电阻信号，经数字线性化处置隔离转换为4~20mA输出，在输出回路上截取能量为工作电源。支持HART数字通讯, 带LCD显示屏。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

输出（具体型号见型谱）

通路

供电

HART

SIL

液晶显示

防爆

分享
NTM801

【主题技术】




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 12 ~ 30 V DC 回路供电
输入
输入信号 热电偶、热电阻、毫伏、电阻
引线电阻 RTD < 50Ω/线, TC < 1kΩ
输出
输出信号 4 ~ 20 mA
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
K -270 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -270 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -210 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -270 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
L -200 ℃ ~ +800 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
Pt100, Pt200, Pt500, Pt1000(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Polynomial -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
毫伏信号 -120 mV ~ 120 mV ＜10 mV，0.01 mV ≥10 mV，±0.1 %F.S.
电阻信号 10 ~ 400 Ω ＜50 Ω，0.05 Ω ≥50 Ω，±0.1 %F.S.
电阻信号 10 ~ 4000 Ω ＜500 Ω，0.5 Ω ≥500 Ω，±0.1 %F.S
温度漂移 0.005 %F.S./°C
根基参数
赔偿精度 0.5 ℃ (赔偿领域：-40 ℃ ~ +85 ℃)
响应功夫 约1s
EMC个性
电磁兼容 IEC 61326-3-1, NAMUR NE21
介电强度 ≥ 1500 V AC (输入/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
工作环境
工作温度 -40 ℃ ~ +85 ℃
贮存温度 -45 ℃ ~ +90 ℃（LCD），-55 ℃ ~ +100 ℃（？椋
利用场所 可装置在0区、1区、2区；Ⅰ、ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备
状态描述
安全状态 ≤3.6 mA或 ≥ 21.5 mA
机械个性
衔接方式 螺钉衔接
螺丝端子力矩 0.5 Nm
规格尺寸 ? 59 × 31 mm
导线规格 0.2~1.5 mm2
认证信息
允许负载 RL ≤ [(U-11)/0.023] Ω；U为回路供电电压
产品认证 IECEx, ATEX, NEPSI, CE, HART, SIL
硬件故障裕度(HFT) 0
安全齐全性等级 SIL2, SC3
SFF ≥ 90%
诊断功夫距离 30 s
PFDavg(T1=9Y) ＜1E-03
PFH ＜1E-09/h
防爆等级 Ex ia Ⅰ Ma, Ex ia ⅡC T4/T5/T6 Ga, Ex ia ⅢC T80°C/T95°C/T130°C Da
T4 (Pi=670mW) -40 ℃ ~ +85℃
T5 (Pi=670mW) -40 ℃ ~ +70 ℃
T6 (Pi=670mW) -40 ℃ ~ +55 ℃
Uo 5.4 V (1、2、3、4、5、6端子间)
Io 19.5 mA (1、2、3、4、5、6端子间)
Po 26.4 mW(1、2、3、4、5、6端子间)
Co (?C) 65 μF (1、2、3、4、5、6端子间)
Lo (?C) 92.6 mH (1、2、3、4、5、6端子间)
Ui 30 V (7、8端子间)
Ii 120 mA (7、8端子间)
Pi 670 mW, 800 mW, 900 mW (7、8端子间)
Ci 近似为0 (7、8端子间)
Li 近似为0 (7、8端子间)
