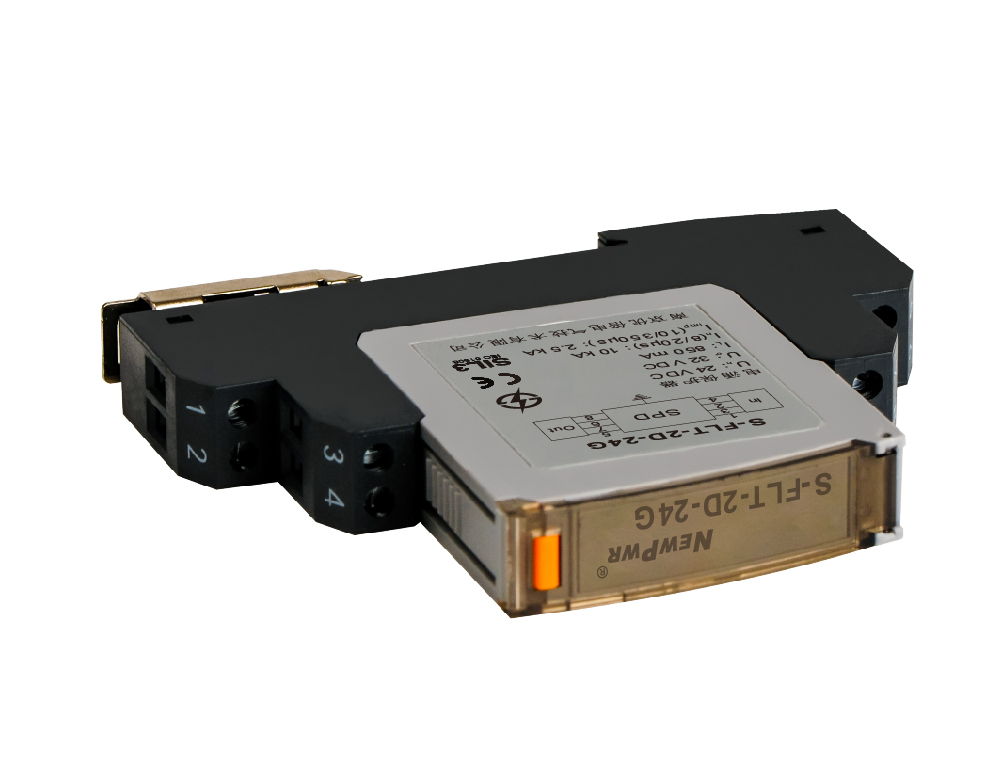

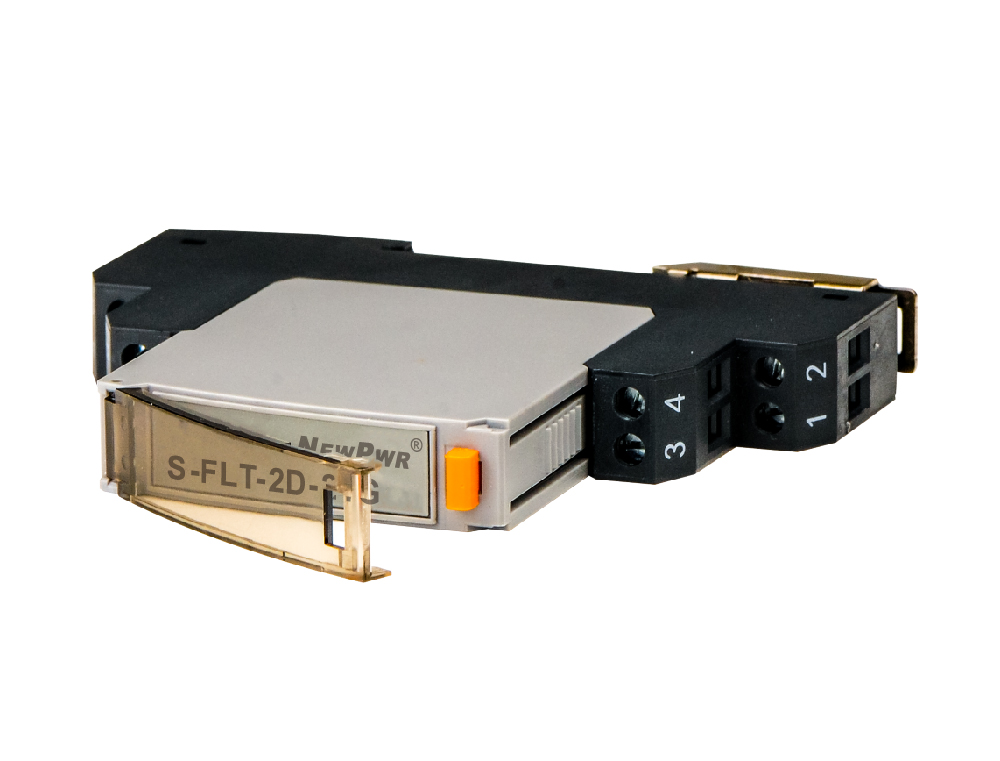

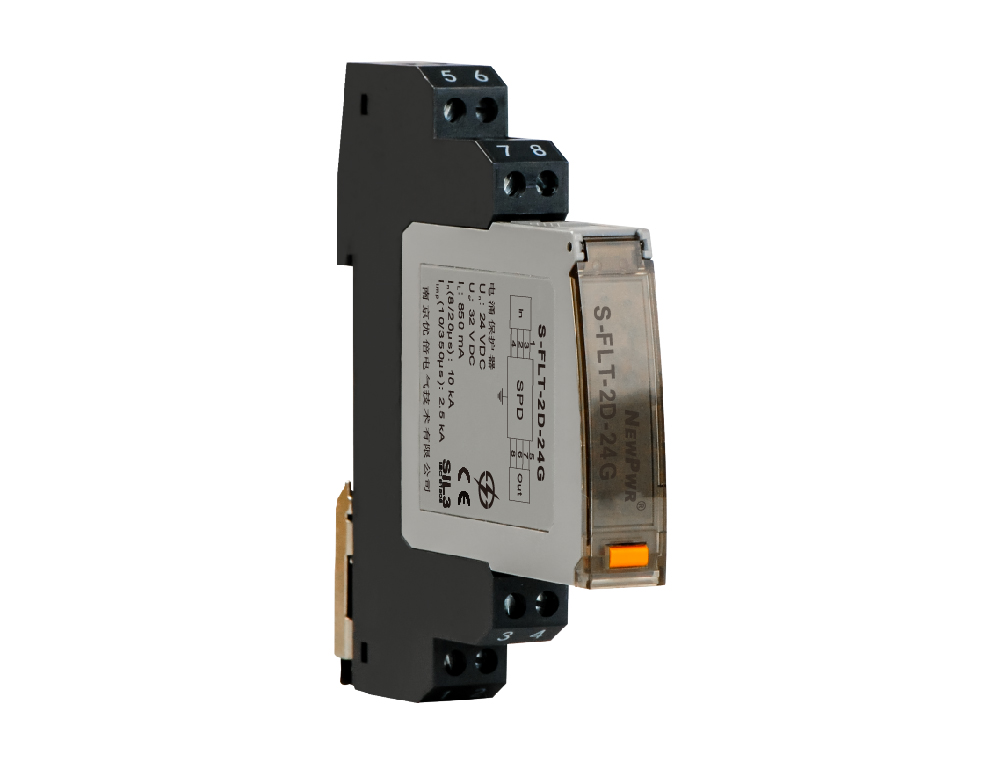

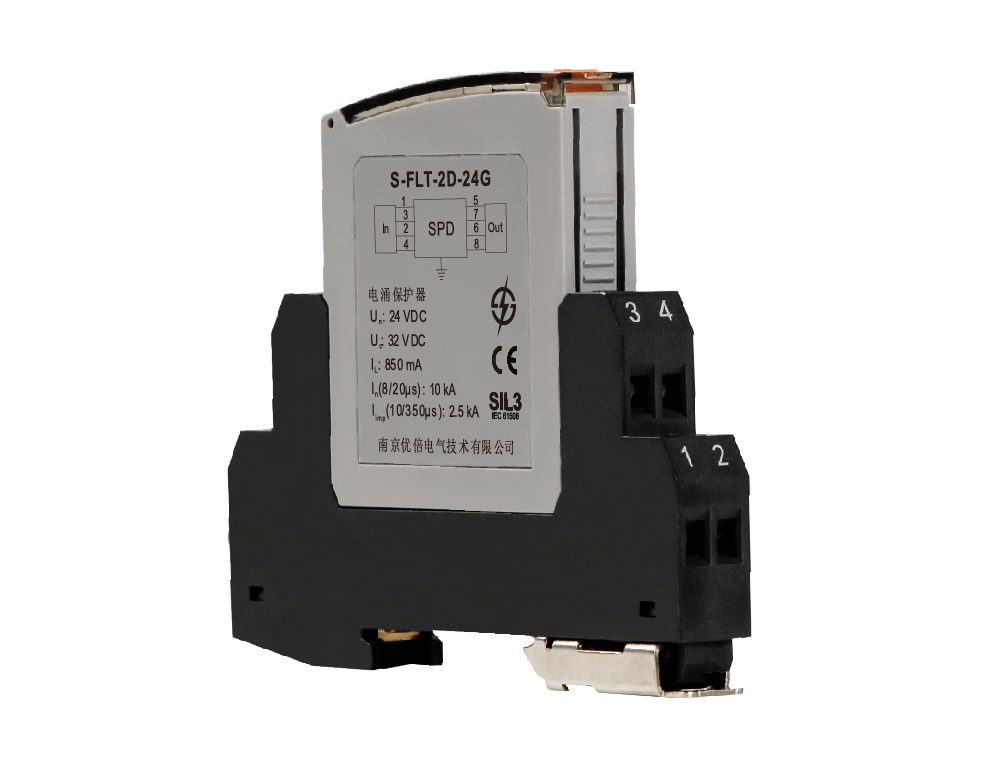

S-FLT-2D-24G

电涌；て魈峁┫-线低残压；，用于LPZ0B区~LPZ2区及后续分分辨界面的；。 可利用于0(4) ~ 20 mA、0 ~ 10 V仿照量及开关量（数字量）等信号；，如2线造压力变送器、阀门定位器、电气转换器、流量计、电磁阀等现场仪表及FF、PROFIBUS-PA等产品。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

类型

；は咴

防爆

细；

分享
S-FLT-2D-24G

【主题技术】


【装置与拆卸】






装置                                                                      拆卸



【技术参数】 根基参数 雷电参数 工作环境 表壳资料 【机械个性】 机械个性 【认证信息】 认证信息
根基参数
标称电压Un 24 V
直流最大持续工作电压Uc 32 V
互换最大持续工作电压Uc 22.5 V
通用标称电流IL 850 mA
串联阻抗 1 Ω
响应功夫Ta ＜ 1 ns
频宽fG 10 MHz
雷电参数
总雷电冲击电流Iimp(10/350 μs)，D1 10 kA
每线雷电冲击电流Iimp(10/350 μs)，D1 2.5 kA
最大放电电流Imax(8/20 μs)，C2 20 kA
每线标称放电电流In(8/20 μs)，C2 10 kA
；さ缪筓p(8/20 μs)，C2 L – L ≤ 60 V/ L – PE ≤ 60 V
；さ缪筓p(1 kV/μs)，C3 L – L ≤ 45 V/ L – PE ≤ 45 V
工作环境
工作温度领域 -40 ℃ ~ +80 ℃
表壳资料
表壳资料 PC
阻燃等级(UL94) V0
防护等级 IP20
机械个性
最幼装置导线截面积 0.2 mm2
最大装置导线截面积 2.5 mm2
装置方式 DIN35 mm导轨装置
接处所式 导轨接地
认证信息
测试尺度 IEC 61643-21/GB/T 18802.21
产品认证 SIL, CE, FCC, 防雷
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL3
λS (1 FIT=10-9/h) 18.8 FIT
λDU (1 FIT=10-9/h) 0.927 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 19.727 FIT
SFF 95.3%
PFDavg(T1=1Y) 4.07E-06
PFH 9.27E-10 1/h
