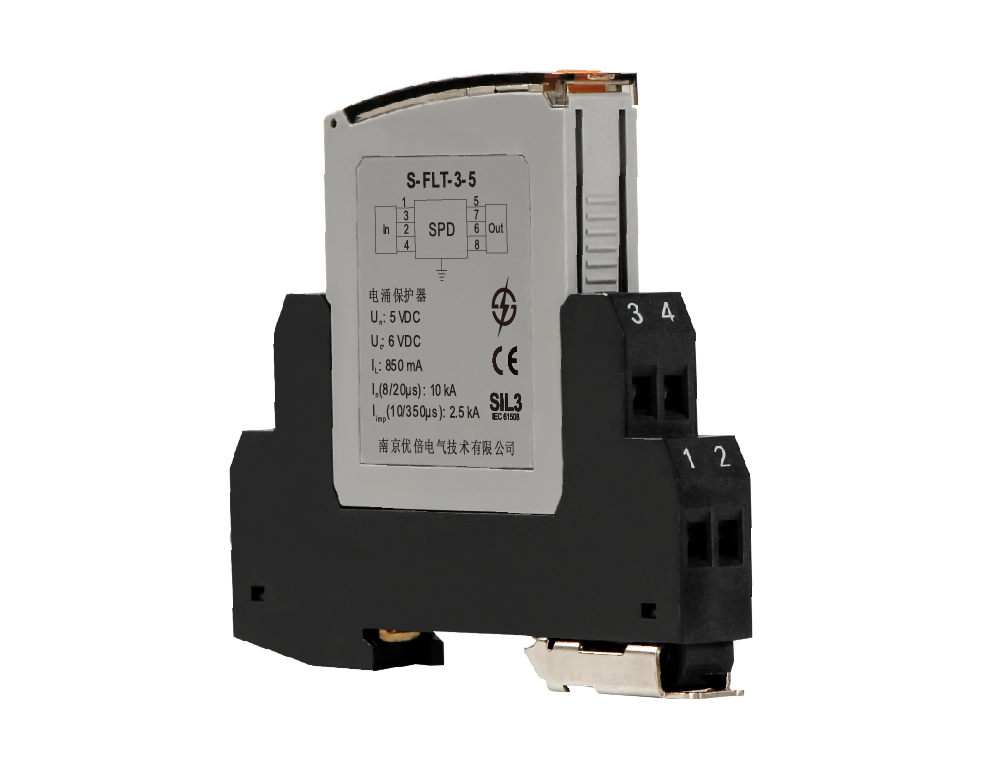

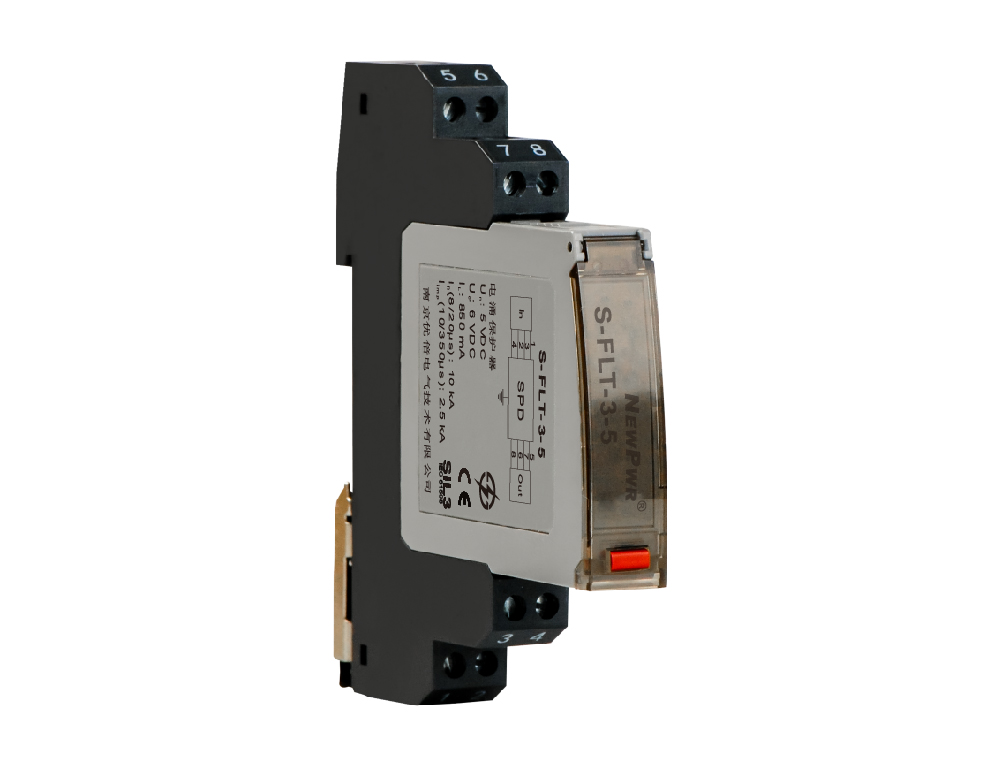

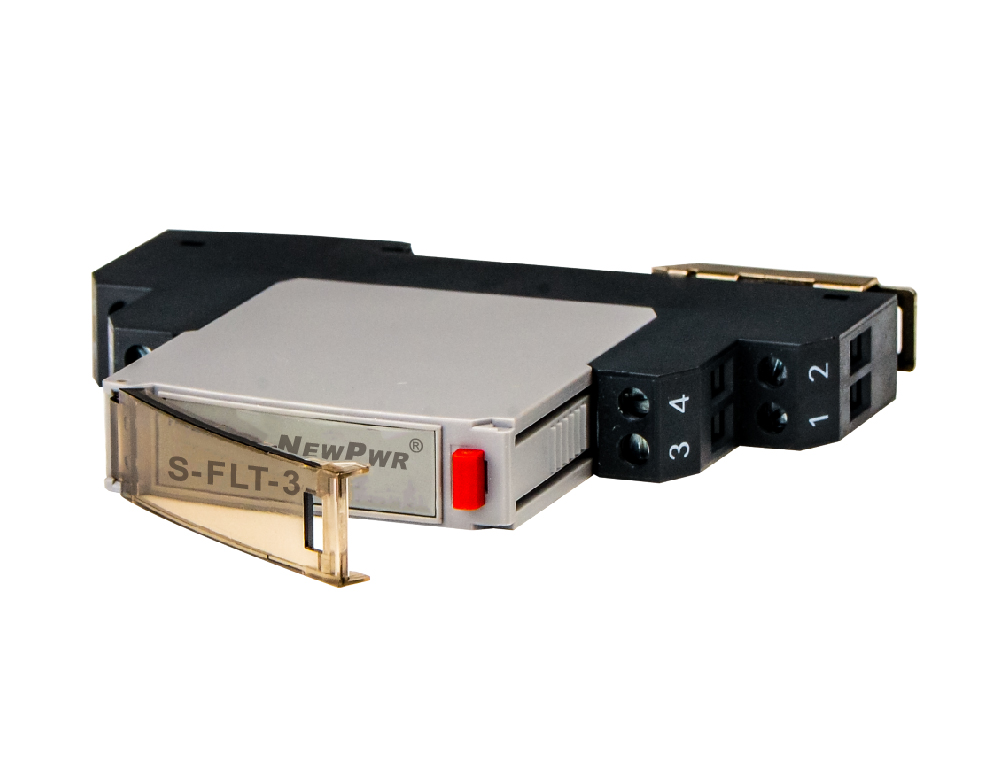

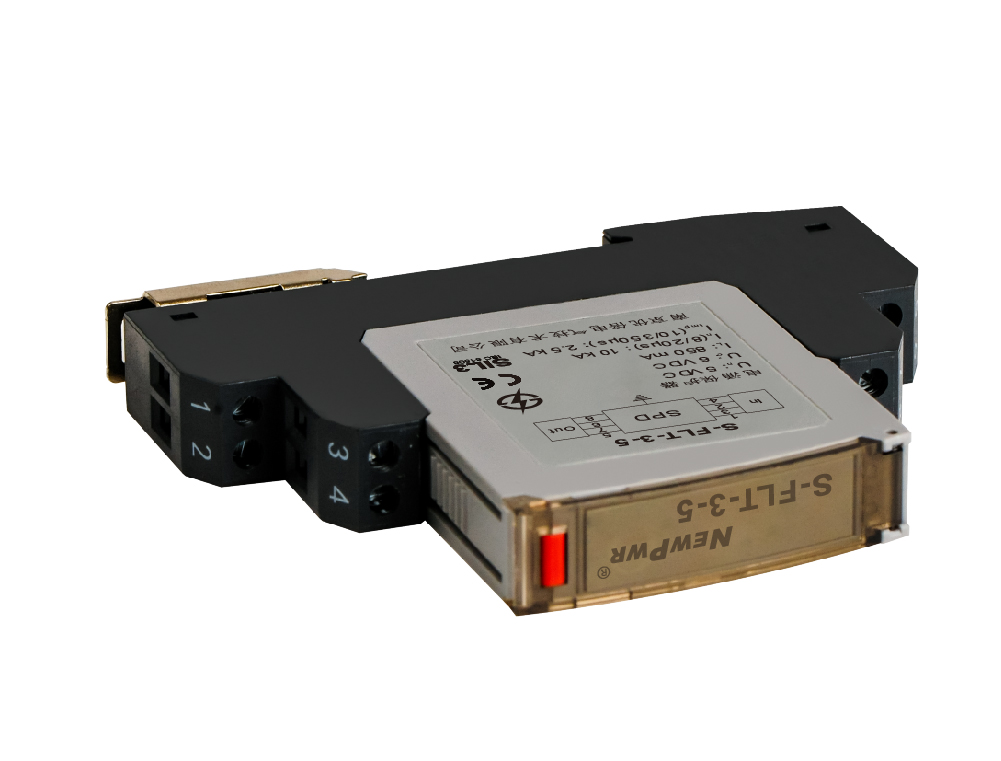

S-FLT-3-5

电涌 ；て魈峁┫-线低残压 ；，用于LPZ0B区~LPZ2区及后续分分辨界面的 ；。 可利用于3线造、4线造热电阻、RS422等产品 ；。
玖鼎集团·(中国区)有限公司官网 玖鼎集团·(中国区)有限公司官网

类型

 ；は咴

防爆

细 ；

分享
S-FLT-3-5

【主题技术】


【装置与拆卸】






装置                                                                      拆卸



【技术参数】 根基参数 雷电参数 工作环境 表壳资料 【机械个性】 机械个性 【认证信息】 认证信息
根基参数
标称电压Un 5 V
直流最大持续工作电压Uc 6 V
互换最大持续工作电压Uc 4 V
通用标称电流IL 850 mA
串联阻抗 1 Ω
响应功夫Ta ＜ 1 ns
频宽fG 1 MHz
雷电参数
总雷电冲击电流Iimp(10/350 μs)，D1 10 kA
每线雷电冲击电流Iimp(10/350 μs)，D1 2.5 kA
最大放电电流Imax(8/20 μs)，C2 20 kA
每线标称放电电流In(8/20 μs)，C2 10 kA
 ；さ缪筓p(8/20 μs)，C2 L – L ≤ 45 V/ L – PE ≤ 550 V
 ；さ缪筓p(1 kV/μs)，C3 L – L ≤ 15 V/ L – PE ≤ 550 V
工作环境
工作温度领域 -40 ℃ ~ +80 ℃
表壳资料
表壳资料 PC
阻燃等级(UL94) V0
防护等级 IP20
机械个性
最幼装置导线截面积 0.2 mm2
最大装置导线截面积 2.5 mm2
装置方式 DIN35 mm导轨装置
接处所式 导轨接地
认证信息
测试尺度 IEC 61643-21/GB/T 18802.21
产品认证 SIL, CE, FCC, 防雷
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL3
λS (1 FIT=10-9/h) 18.8 FIT
λDU (1 FIT=10-9/h) 0.06 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 18.86 FIT
SFF 99.7%
PFDavg(T1=1Y) 2.63E-07
PFH 6.00E-11 1/h
