智能流量积算仪
| 供电电源 | 24 V ± 20% DC; 220 V ± 20% AC (频率50 Hz/60 Hz) |
| 流量输入信号 | 电流：0/4 ~ 20 mA 、0 ~ 10 mA，配电24 V ± 20% DC，≤ 30 mA； 频率：矩形、正弦、三角波，1 Hz ~ 10 kHz，输入阻抗5 kΩ， 低电平0 ~ 2 V，高电平5 ~ 24 V（可定造），配电24 V ± 20% DC，≤ 100 mA （12V需指定） |
| 压力输入信号 | 电流：0/4 ~ 20 mA 、0 ~ 10 mA；配电24 V ± 20% DC，≤ 30 mA |
| 温度输入信号 | 热电偶：K、E、T等(冷端温度自动赔偿领域-15 ℃ ~ +60 ℃，赔偿正确度±2 ℃)； 热电阻：Pt100，三线造输入 (引线电阻≤ 10 Ω/线)； 电流：0/4 ~ 20 mA 、0 ~ 10 mA，配电24 V ± 20% DC，≤ 30 mA |
| 输出信号 | 电流：0/4 ~ 20 mA、0 ~ 10 mA； 通讯：RS485或RS232 |
| 允许负载 | 0/4 ~ 20 mA：RL ≤ 500 Ω； 0 ~ 10 mA：RL ≤ 1 kΩ； |
| 触点容量 | 3 A/220 V AC 或 5 A/24 V DC |
| 通讯参数 | MODBUS-RTU，距离≤ 1000 m |
| 波特率 | ≤ 19.2 kbps |
| 工作功耗 | ＜ 8 W |
| 根基误差 | 频率输入：读数的0.1 %； 温度输入：±0.3 ℃（t ≤ 300 ℃），读数的0.1 %（t ＞ 300 ℃）； 电流输入：满量程的±0.1 %； 电流输出：满量程的±0.2 % ； 赔偿后流量显示：满量程的±0.2 % |
| 赔偿领域 | 蒸 汽：压力 0.1-22 MPa abs， 温度 0 ℃ ~ 374 ℃（鼓和蒸汽），100 ℃ ~ 560 ℃（过热蒸汽）； 液 体：温度 -200 ℃ ~ 560 ℃ ； 天 然 体：压力 0 ~ 14 MPa G， 温度 - 40 ℃ ~115 ℃ ，密度 0.554 ~ 0.750 kg/m?，N2、CO2含量 0~15 % ； 通常气体：压力 肆意， 温度 -200 ℃ ~ 560 ℃ |
| 工作温度 | -10 ℃ ~ +60 ℃ |
| 贮存温度 | -30 ℃ ~ +70 ℃ |

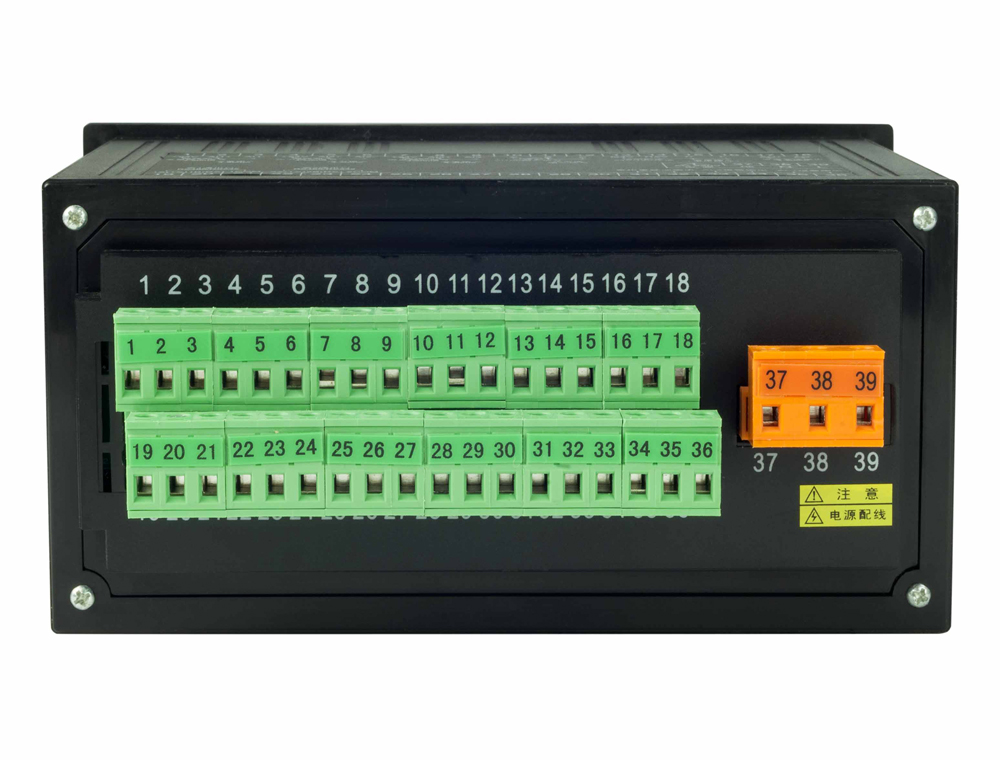

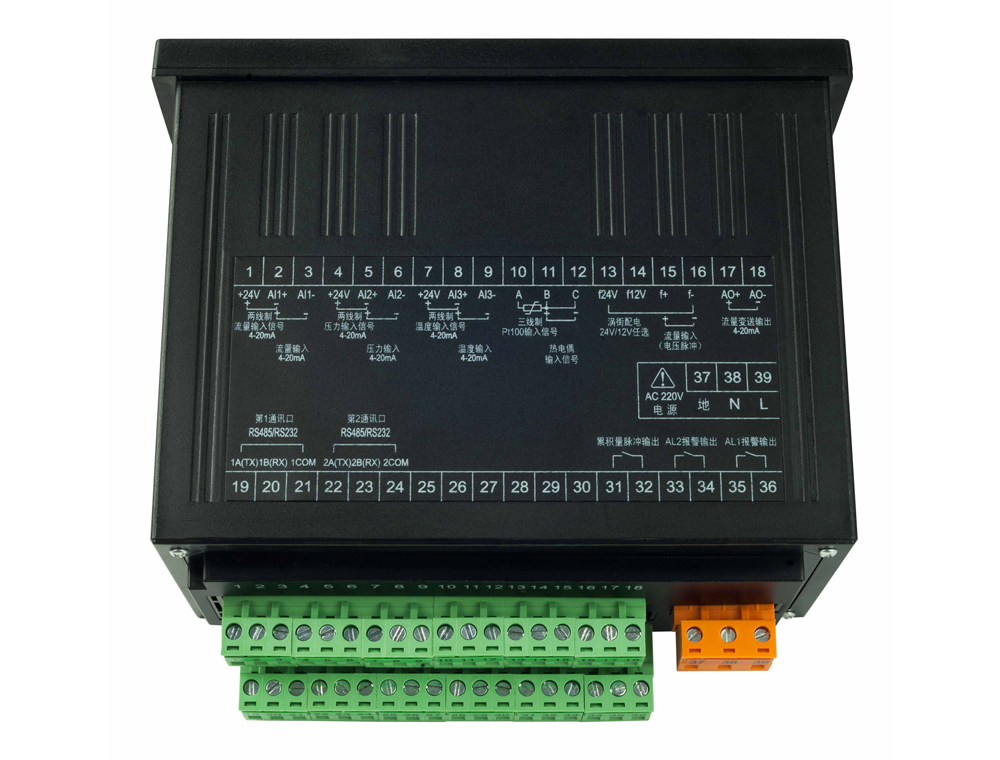

| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽160 mm×高80 mm×深150 mm； 宽80 mm×高160 mm×深150 mm； 宽96 mm×高96 mm×深112 mm |
